铁电测试结果处理-达到发表要求的电滞回线图 已有1人参与
|
|

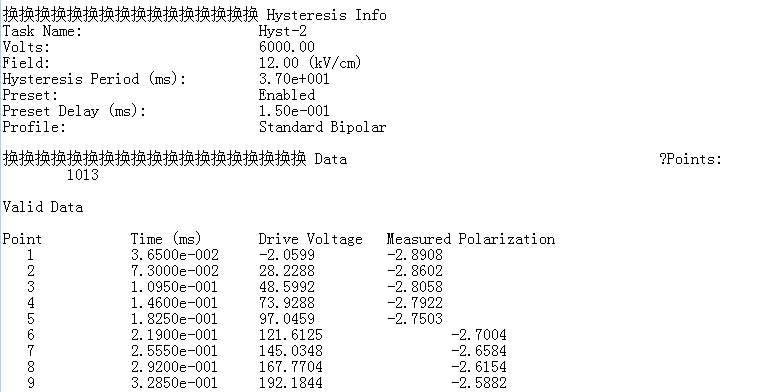

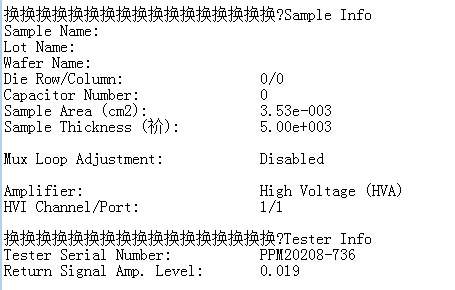

最近在南大做了几个非心点群的铁电性质，由于是首次涉猎到这类性质，连基础的电滞回线图也不明白怎么作，在此向广大虫友求助。 1.我不清楚测试结果里的P和V是什么单位，是否需要一个转化才能变成P单位为（微库/平方厘米）；Ec单位为（千伏/厘米）。 2.请大家看看这两个电滞回线怎么样（P、E轴未处理）。（这个做图可行，电滞回线如何？） 谢谢您的驻足~~（图1,2为测试结果里的截图；图3,4为未处理的作图）  2.jpg  1.jpg |
回复此楼» 猜你喜欢
一志愿985，本科211，0817化学工程与技术319求调剂
已经有4人回复
-
311求调剂
已经有6人回复
-
0703化学调剂 290分有科研经历，论文在投
已经有4人回复
-
化学工程321分求调剂
已经有6人回复
-
本人考085602 化学工程 专硕
已经有9人回复
-
材料与化工一志愿南昌大学327求调剂推荐
已经有7人回复
-
326求调剂
已经有3人回复
-
焦虑
已经有8人回复
-
308求调剂
已经有4人回复
-
NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗
已经有14人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 铁电材料应用有市场吗？
已经有11人回复
- 铁电体电滞回线求助
已经有4人回复
- 铁电极化的P-E，不理想
已经有15人回复
- 铁电压电陶瓷的关系
已经有6人回复
- 漏电流测试问题
已经有5人回复
- 测量频率对电滞回线测试的影响
已经有3人回复
- 电滞回线疑问？
已经有14人回复
- 铁电材料介电频谱
已经有12人回复
- 关于铁电性的讨论
已经有13人回复
- 铁电材料光伏效应调控研究获进展
已经有12人回复
- 【请教】初学者请教各位一个关于PFM测铁电电畴的问题
已经有6人回复
- 【求助】铁电电滞回线测试中 单极（unipolar）和双极（bipolar）测试区别
已经有12人回复
- 请教铁电电滞回线P-E 修正方法-- P r Waser
已经有5人回复
- 【求助】电滞回线的测量问题
已经有7人回复
- 【讨论】请教正交、四方结构铁电体的电畴有什么区别？
已经有18人回复
- 【求助】铁电材料电滞回线求助
已经有12人回复
- 【讨论】请问压电陶瓷在居里温度以上热处理后,又在室温下测电滞回线有什么意义吗？
已经有13人回复
- 【讨论】DSSC封装中Surlyn 1702 薄膜的使用
已经有12人回复
苏几岸
木虫 (正式写手)
啄木虫
- 应助: 48 (小学生)
- 金币: 2751.4
- 散金: 797
- 红花: 12
- 帖子: 832
- 在线: 335.9小时
- 虫号: 1954958
- 注册: 2012-08-24
- 性别: GG
- 专业: 配位化学
2楼2014-09-23 14:22:55
guxue
专家顾问 (知名作家)
学习使人进步
-
专家经验: +1781 - FPI: 3
- 应助: 2372 (讲师)
- 贵宾: 1.086
- 金币: 40794.9
- 散金: 102
- 红花: 158
- 帖子: 6485
- 在线: 609.7小时
- 虫号: 538944
- 注册: 2008-04-03
- 专业: 无机非金属类光电信息与功
- 管辖: 无机非金属
3楼2014-09-23 14:42:58
苏几岸
木虫 (正式写手)
啄木虫
- 应助: 48 (小学生)
- 金币: 2751.4
- 散金: 797
- 红花: 12
- 帖子: 832
- 在线: 335.9小时
- 虫号: 1954958
- 注册: 2012-08-24
- 性别: GG
- 专业: 配位化学
4楼2014-09-23 15:14:52
wu1008
金虫 (著名写手)
- 应助: 243 (大学生)
- 金币: 1486.4
- 散金: 176
- 红花: 14
- 帖子: 1788
- 在线: 197.6小时
- 虫号: 1859230
- 注册: 2012-06-14
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
5楼2014-09-23 20:49:51
mingxu
铁杆木虫 (正式写手)
- 应助: 34 (小学生)
- 金币: 5702.9
- 散金: 20
- 红花: 5
- 帖子: 710
- 在线: 359.6小时
- 虫号: 1024295
- 注册: 2010-05-20
- 性别: GG
- 专业: 无机非金属类光电信息与功
6楼2014-09-24 07:28:12
zwl2006141
铁杆木虫 (正式写手)
- 应助: 33 (小学生)
- 金币: 8999.9
- 散金: 36
- 红花: 3
- 帖子: 428
- 在线: 320.8小时
- 虫号: 1003683
- 注册: 2010-04-23
- 专业: 功能陶瓷
7楼2014-09-25 18:20:12
苏几岸
木虫 (正式写手)
啄木虫
- 应助: 48 (小学生)
- 金币: 2751.4
- 散金: 797
- 红花: 12
- 帖子: 832
- 在线: 335.9小时
- 虫号: 1954958
- 注册: 2012-08-24
- 性别: GG
- 专业: 配位化学
|
嗯，那麻烦您给看看，分析分析优劣~~这分别是两个样品的数据。。。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 500v-20ms.txt
- 附件 2 : 6200v-40ms.txt
2014-09-27 08:57:38, 36.25 K
2014-09-27 08:57:46, 78.81 K
8楼2014-09-27 08:57:50
zwl2006141
铁杆木虫 (正式写手)
- 应助: 33 (小学生)
- 金币: 8999.9
- 散金: 36
- 红花: 3
- 帖子: 428
- 在线: 320.8小时
- 虫号: 1003683
- 注册: 2010-04-23
- 专业: 功能陶瓷
|
1.数据里边给出的Measured Polarization即为极化强度，单位在文件的最后给出了（应该是μC/cm2）（他们测试用的电脑系统应该是中文的，所以显示有错误），矫顽场即为电压除以样品厚度与X轴的交点。 2.从你目前的数据来看，质量不是很好，可以说是unsaturated P-E loop，可能是漏导太大了，如下图。另一个样品估计电压有点小，不是很清楚。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 1.JPG
2014-09-27 16:01:04, 34.83 K
9楼2014-09-27 16:01:51
