应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 求助纳米金棒的合成，紫外可见谱图附在文中，请大神能够解答，感谢
101/1返回列表
查看: 2114  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

pro1985

金虫 (初入文坛)

[求助] 求助纳米金棒的合成，紫外可见谱图附在文中，请大神能够解答，感谢 已有2人参与

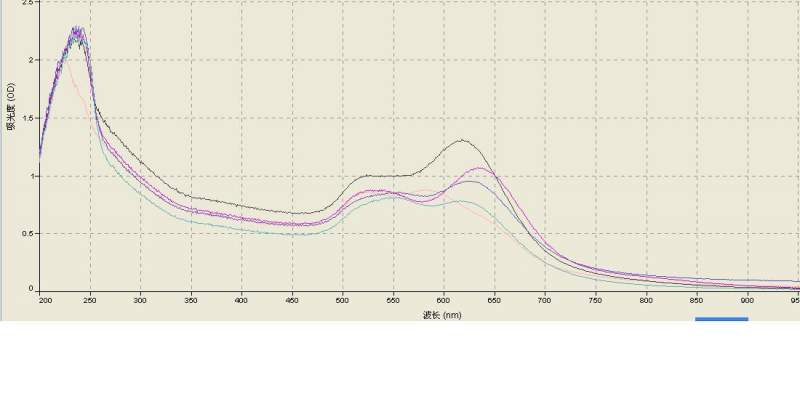

我是严格按照2003CM的文章合成的，种子溶液呈深棕色，合成后的溶液成蓝紫色，放置12小时后检测的紫外可见光谱。谱图也附上，希望大家能够积极帮忙，只有29个金币，拿出20个金币反馈大家，谢谢大家

求助纳米金棒的合成，紫外可见谱图附在文中，请大神能够解答，感谢
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
与各位大牛在科研路上并肩前行
1楼 2014-09-21 20:00:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

voidvoid

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
pro1985: 金币+2, ★有帮助 2014-10-17 09:41:52
UV不要从200测，从400测就可以，这样你的SPR峰就好看一点。看着你合成的还可以吧，球有点多。
赞一下 回复此楼
不管外界如何变化，做好自己！
2楼2014-09-21 20:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanofellow

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你想要什么帮助，能否说清楚些？看你的UV图已经算是合成成功了：在可见光区有两个吸收峰啊。
赞一下 回复此楼
想成为JACS的作者，坚持！
3楼2014-09-22 21:38:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pro1985

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by nanofellow at 2014-09-22 21:38:23
你想要什么帮助，能否说清楚些？看你的UV图已经算是合成成功了：在可见光区有两个吸收峰啊。

我没有说清楚，我主要是觉得为啥我的纵峰到了650nm左右就再也上不去了，我看别人文献里都是能达到800nm的位置，而且横纵峰幅值差别还挺大的，我做的却相差较多，所以不清楚是什么原因，难道是CTAB的原因？我用的是西陇化工的试剂，只有氯金酸是sigma的，还请能指教
赞一下(1人) 回复此楼
与各位大牛在科研路上并肩前行
4楼2014-09-23 18:38:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanofellow

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
pro1985: 金币+8 2014-10-17 09:42:05
引用回帖:
4楼: Originally posted by pro1985 at 2014-09-23 18:38:07
我没有说清楚，我主要是觉得为啥我的纵峰到了650nm左右就再也上不去了，我看别人文献里都是能达到800nm的位置，而且横纵峰幅值差别还挺大的，我做的却相差较多，所以不清楚是什么原因，难道是CTAB的原因？我用的是 ...

CTAB中碘离子的含量对金纳米棒的长径比影响是很大的。关于这个问题我已经在此前的帖子里面说得臭够了，你自己去查一下我发的帖子，在一篇应该是2008年的Langmuir中可以找到答案。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

pro1985
想成为JACS的作者，坚持！
5楼2014-09-23 23:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pro1985

金虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by nanofellow at 2014-09-23 23:57:22
CTAB中碘离子的含量对金纳米棒的长径比影响是很大的。关于这个问题我已经在此前的帖子里面说得臭够了，你自己去查一下我发的帖子，在一篇应该是2008年的Langmuir中可以找到答案。...

恩，我看过之前的帖子，国产的CTAB只能做到650nm，sigma货号不同，能做到的吸收峰位置不同，我也换了CTAB试剂，还没做，谢谢提醒
赞一下 回复此楼
与各位大牛在科研路上并肩前行
6楼2014-09-24 01:10:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanofellow

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by pro1985 at 2014-09-24 01:10:50
恩，我看过之前的帖子，国产的CTAB只能做到650nm，sigma货号不同，能做到的吸收峰位置不同，我也换了CTAB试剂，还没做，谢谢提醒...

那篇Langmuir的文章是：Smith DK, Korgel BA: The importance of the CTAB surfactant on the colloidal seed-mediated synthesis of gold nanorods. Langmuir 2008, 24:644-649. 建议买Sigma牌号的，国产的质量有时候不敢恭维。
赞一下 回复此楼
想成为JACS的作者，坚持！
7楼2014-09-24 10:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhl的世界

新虫 (小有名气)
引用回帖:
2楼: Originally posted by voidvoid at 2014-09-21 20:24:09
UV不要从200测，从400测就可以，这样你的SPR峰就好看一点。看着你合成的还可以吧，球有点多。

请问UV检测一般在放置多长时间后？谢谢
赞一下 回复此楼
8楼2015-04-14 16:57:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

voidvoid

木虫 (正式写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by lhl的世界 at 2015-04-14 16:57:46
请问UV检测一般在放置多长时间后？谢谢...

放置多久？你觉得你的金棒长好了就可以测UV。其实你可以一加入种子之后就开始定时测uv，看看金棒需要多久可以达到稳定。一般来说经典种子法都是生长12小时以上的。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
不管外界如何变化，做好自己！
9楼2015-04-15 03:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhl的世界

新虫 (小有名气)
引用回帖:
9楼: Originally posted by voidvoid at 2015-04-15 03:53:06
放置多久？你觉得你的金棒长好了就可以测UV。其实你可以一加入种子之后就开始定时测uv，看看金棒需要多久可以达到稳定。一般来说经典种子法都是生长12小时以上的。
...

谢谢指教！

[ 发自小木虫客户端 ]
回复此楼
10楼2015-04-15 14:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 pro1985 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿天大材料与化工（085600）总分338 +3 蔡大美女 2026-03-13 3/150 2026-03-18 15:53 by jhhcooi
[考研] 0817 化学工程 299分求调剂 有科研经历 有二区文章 +7 rare12345 2026-03-18 7/350 2026-03-18 14:31 by laoshidan
[考研] 304求调剂 +12 小熊joy 2026-03-14 13/650 2026-03-18 12:34 by Linda Hu
[考研] 303求调剂 +4 睿08 2026-03-17 6/300 2026-03-18 11:01 by Iveryant
[考研] 0703化学336分求调剂 +6 zbzihdhd 2026-03-15 7/350 2026-03-18 09:53 by zhukairuo
[考研] 334求调剂 +3 志存高远意在机� 2026-03-16 3/150 2026-03-18 08:34 by lm4875102
[考研] 本人考085602 化学工程 专硕 +16 不知道叫什么！ 2026-03-15 18/900 2026-03-17 17:05 by ruiyingmiao
[考研] 材料工程专硕274一志愿211求调剂 +6 薛云鹏 2026-03-15 6/300 2026-03-17 11:05 by 学员h26Tkc
[考研] 275求调剂 +4 太阳花天天开心 2026-03-16 4/200 2026-03-17 10:53 by 功夫疯狂
[考研] 考研调剂 +3 淇ya_~ 2026-03-17 5/250 2026-03-17 09:25 by Winj1e
[考研] 一志愿211 0703方向310分求调剂 +3 努力奋斗112 2026-03-15 3/150 2026-03-16 16:44 by houyaoxu
[考研] 0703化学调剂 +6 妮妮ninicgb 2026-03-15 9/450 2026-03-16 16:40 by houyaoxu
[考研] 0856求调剂 +3 刘梦微 2026-03-15 3/150 2026-03-16 10:00 by houyaoxu
[考研] 327求调剂 +6 拾光任染 2026-03-15 11/550 2026-03-15 22:47 by 拾光任染
[考研] 265求调剂 +4 威化饼07 2026-03-12 4/200 2026-03-14 17:23 by userper
[考研] 26调剂/材料/英一数二/总分289/已过A区线 +6 步川酷紫123 2026-03-13 6/300 2026-03-13 21:59 by 星空星月
[考研] （081700）化学工程与技术-298分求调剂 +12 11啦啦啦 2026-03-11 35/1750 2026-03-13 21:25 by JourneyLucky
[考研] 求调剂 +7 18880831720 2026-03-11 7/350 2026-03-13 16:10 by JourneyLucky
[考研] 290求调剂 +3 ADT 2026-03-13 3/150 2026-03-13 10:19 by peike
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-03-12 4/200 2026-03-12 19:33 by 求调剂zz
信息提示
关闭
请填处理意见
关闭
