[求助] origin 怎么设置共用一个Y轴啊? 已有1人参与

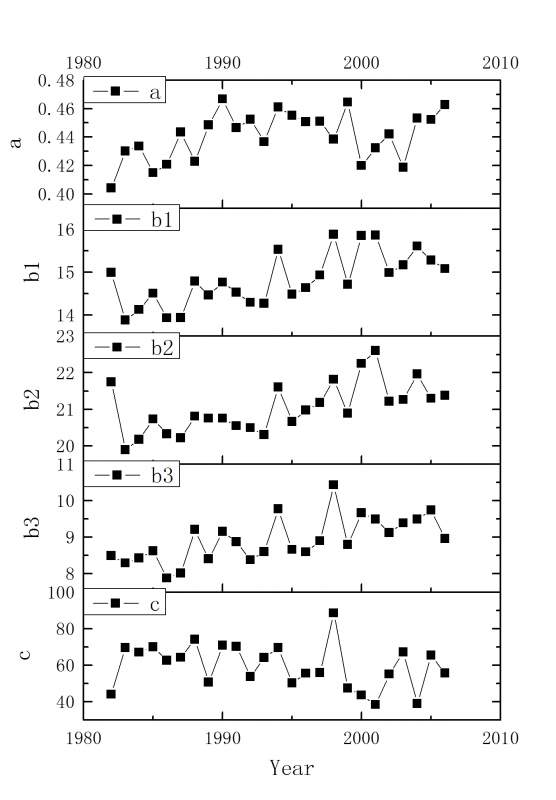

如图,如何让b1,b2,b3 共用一个Y轴呢。 最终只留三个Y轴,一左,一右,一左。
如第二张效果图(不过中间再多两条线)。

origin 怎么设置共用一个Y轴啊?
origin 怎么设置共用一个Y轴啊?-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

gogogo
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinladan1987

金虫 (著名写手)

没人回复  自己顶一下
gogogo
2楼2014-09-17 20:43:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芥末人生

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
用stack作图试试,然后更改坐标刻度。但是B1B2B3没法公用一个Y轴吧 你的数据决定不可能公用的,只能是
3楼2014-09-17 21:51:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芥末人生

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
jinladan1987: 金币+10, ★有帮助 2014-09-18 08:46:30
引用回帖:
3楼: Originally posted by 芥末人生 at 2014-09-17 21:51:42
用stack作图试试,然后更改坐标刻度。但是B1B2B3没法公用一个Y轴吧 你的数据决定不可能公用的,只能是

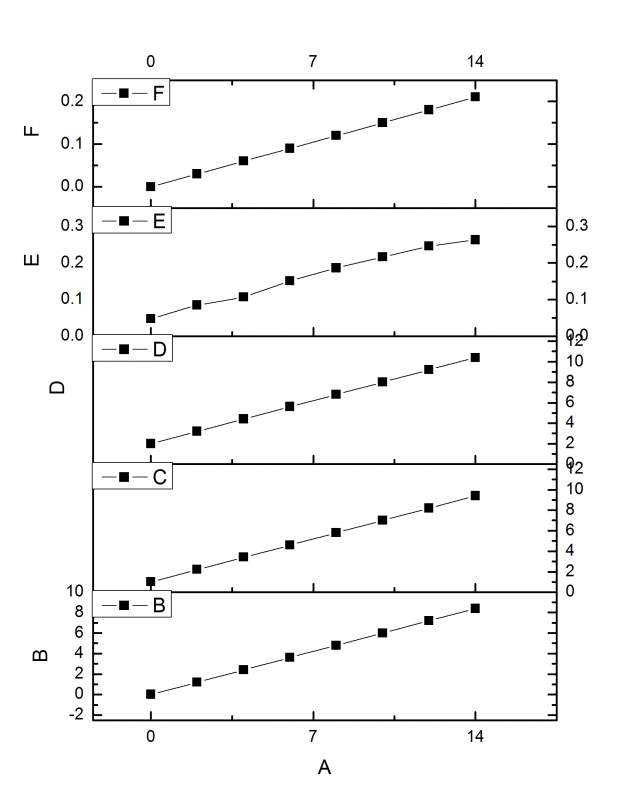

是不是这样的
origin 怎么设置共用一个Y轴啊?-2

4楼2014-09-17 21:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinladan1987

金虫 (著名写手)

引用回帖:
4楼: Originally posted by 芥末人生 at 2014-09-17 21:56:42
是不是这样的

...

是的 就这种效果。  但是能不能让中间三条曲线共用一个y轴呢。   我的y轴设为8~20 就满足了
gogogo
5楼2014-09-18 08:46:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芥末人生

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
jinladan1987: 金币+15, ★★★★★最佳答案, 非常感谢 2014-09-18 10:44:21
引用回帖:
5楼: Originally posted by jinladan1987 at 2014-09-18 08:46:14
是的 就这种效果。  但是能不能让中间三条曲线共用一个y轴呢。   我的y轴设为8~20 就满足了...

这样的话可以考虑用 merge graph window。第一步做出时间与C的图,第二步做出时间与B的图,此时你把B1B2B3做在一个图层里,第三步做出时间与a的图   然后点击graph-merge graph window 选择你要合并的三个图 设置 1column 3row gap 0  然后就会得到一个有三个图层的合并图形,更改第二个图层的坐标轴设置  基本可以实现了
6楼2014-09-18 09:34:03
