[求助] origin作图求助：双Y轴加折线图，

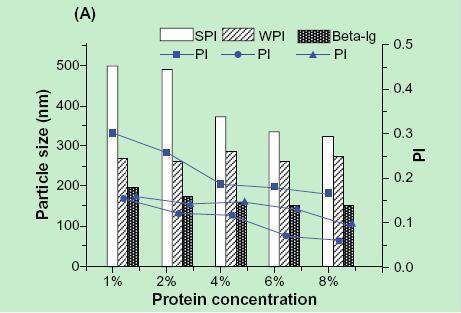

origin作图求助：双Y轴 柱状图 加 折线图 每个X轴上的值对应多个柱状图，柱状图又对应各自的折线图

回复此楼

» 收录本帖的淘帖专辑推荐

origin软件资源及问题解答 文章

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-17 16:35:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zbdfwq5777

木虫之王 (文学泰斗)

至尊山羊

文献杰出贡献

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小飞刀: 金币+15, ★★★很有帮助 2013-04-18 18:29:50
引用回帖:
13楼: Originally posted by 小飞刀 at 2013-04-18 16:54:11
能不能详细一点儿，主要是后面折线图如何跟柱状图对应 我的对应不起来， 大神请看图片

...

你把右侧数据的X坐标重新做，即插入新的数据列作为它们的X轴，一个改成x-a，跟左柱子中心对上；另一个改成x+a，跟右柱子中心对上，这样再画图就行了。
赞一下(2人) 回复此楼
14楼2013-04-18 17:02:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxttmmm

至尊木虫 (文坛精英)

【答案】应助回帖

赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 录像1.avi
    • 2013-04-17 17:18:21, 9.15 M
8楼2013-04-17 17:18:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小飞刀

木虫 (小有名气)
引用回帖:
8楼: Originally posted by zxttmmm at 2013-04-17 17:18:23

视频我看了，但是一个X轴的值对应一个柱状图，这种图我会做的。 给出这张图的难点是1：一个X轴的值对应 多个 柱状图；2：每一个柱状图又对应有 各自 的折线图。
赞一下(1人) 回复此楼
9楼2013-04-17 19:33:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhoupeng87

版主 (文学泰斗)

优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
这个可以把2个图做出来后P到一起
赞一下 回复此楼
2楼2013-04-17 16:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小飞刀

木虫 (小有名气)
引用回帖:
2楼: Originally posted by zhoupeng87 at 2013-04-17 16:52:49
这个可以把2个图做出来后P到一起

能不能不用PS的，可以用origin做 我不会用PS
赞一下 回复此楼
3楼2013-04-17 16:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoupeng87

版主 (文学泰斗)

优秀版主优秀版主
引用回帖:
3楼: Originally posted by 小飞刀 at 2013-04-17 16:56:31
能不能不用PS的，可以用origin做 我不会用PS...

我只做过柱子的，这种2个合起来的我也没做过...
赞一下 回复此楼
4楼2013-04-17 17:01:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风行1101

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
origin里面有没有这个选项？建议找教程
赞一下 回复此楼
人生自古终一死，留下些许笑谈来
5楼2013-04-17 17:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxttmmm

至尊木虫 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
先画好一个点状图，然后点击图右键，选择 PLOT SET UP，在对话框中的PLOT  TYPE中选择 COLUMN/BAR，然后选择相应的X Y,添加，确定进行作图
赞一下 回复此楼
6楼2013-04-17 17:14:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

科研小站

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这不就相当于双Y轴图吗，双Y会画，这个就会了
赞一下 回复此楼
7楼2013-04-17 17:15:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laomazxlfb

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
严格来说，这幅图是1个graph里面有3个layer，移动layer的位置（设置grid间距和column宽度一致）。从legend排序和column和tick可以看出来
赞一下 回复此楼
我拉的屎我就不看了！
10楼2013-04-18 15:32:19
