应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 堆焊层金相分析
51/1返回列表
查看: 1303  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

330979710

新虫 (小有名气)

[求助] 堆焊层金相分析 已有2人参与

不锈钢309L在Q235上进行堆焊，水平有限，不太会分析，求大神帮忙分析一下微观组织，而且想问一下是不是试件腐蚀的时间太长了导致发黑。

堆焊层金相分析

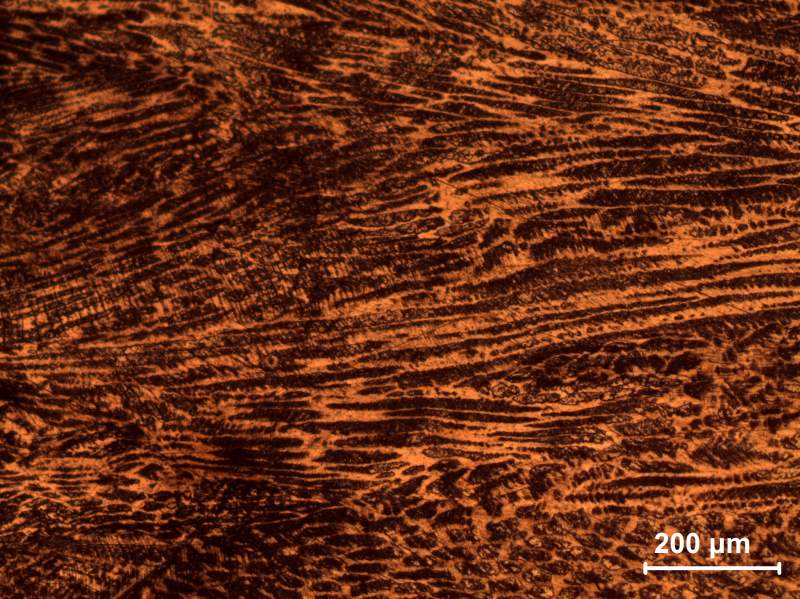

焊缝底部１０　Ａ.jpg

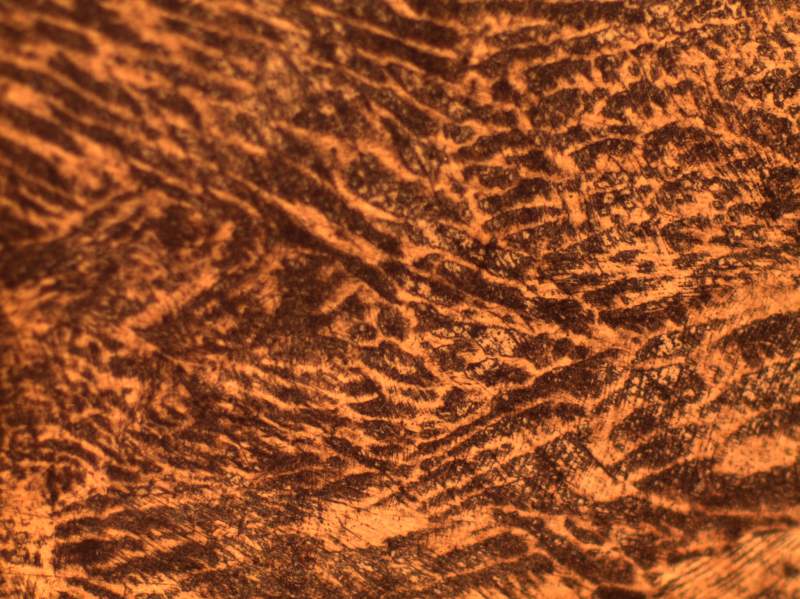

堆焊层金相分析-1

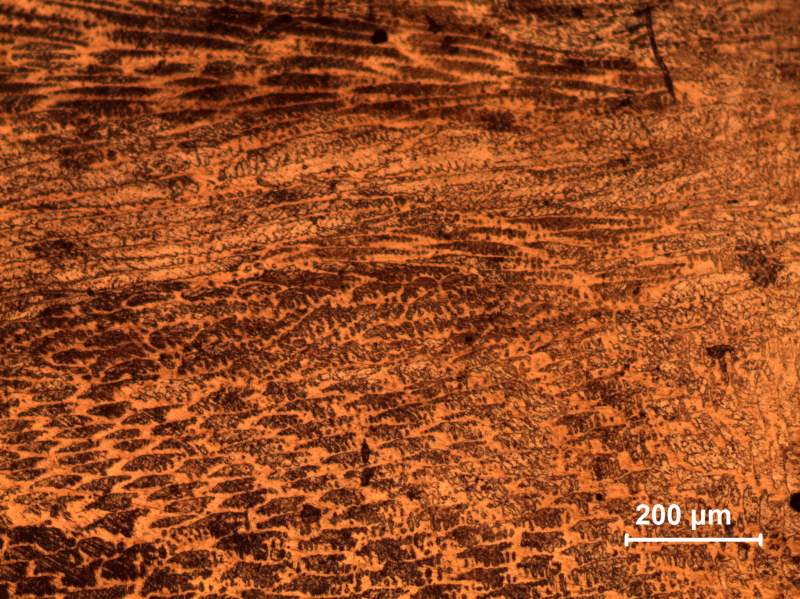

堆焊层金相分析-2

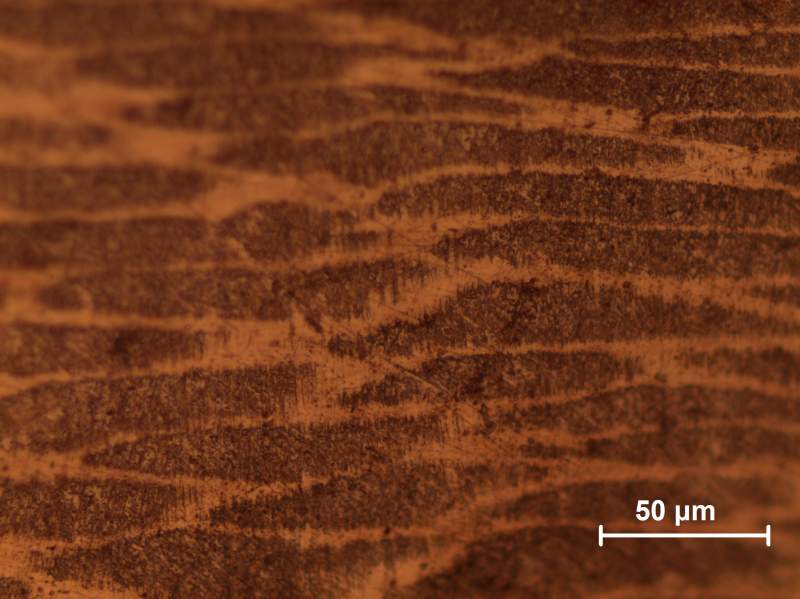

堆焊层金相分析-3


堆焊层金相分析-4

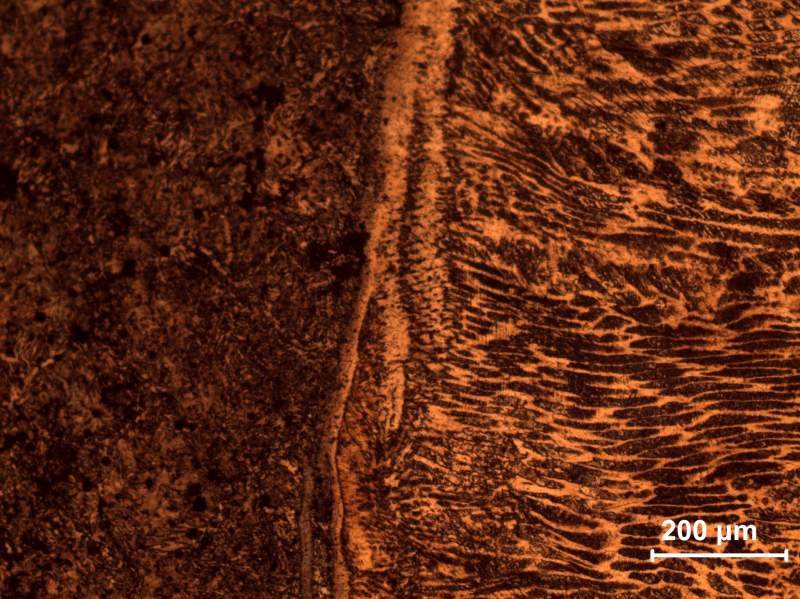

熔合线１０　Ａ.jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-13 12:00:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ycbx31031

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
330979710: 金币+5 2014-09-15 10:50:54
腐蚀太深了，都出现浮凸啦，这种样品一般先显示Q235组织，然后再腐蚀显示焊缝组织，一般焊缝组织出来的时候Q235已经成黢黑一片了。
赞一下 回复此楼
2楼2014-09-13 13:15:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

330979710

新虫 (小有名气)
引用回帖:
2楼: Originally posted by ycbx31031 at 2014-09-13 13:15:38
腐蚀太深了，都出现浮凸啦，这种样品一般先显示Q235组织，然后再腐蚀显示焊缝组织，一般焊缝组织出来的时候Q235已经成黢黑一片了。

那焊缝区现在能帮我分析一下长条状黑色组织和块状黑色组织是什么吗？谢谢啊   暂时条件不允许，不能重新腐蚀母材有腐蚀好的，基本能自己分析，堆焊层的组织确实搞不定啊。拜托
赞一下 回复此楼
3楼2014-09-13 15:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天磨试样

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
焊缝组织中，白色的应该是铁素体，黑色的是渗碳体。你这个蚀刻太过，母材已经全部被腐蚀掉了

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
一不留神就成了材人..
4楼2014-09-13 21:06:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ycbx31031

新虫 (初入文坛)

【答案】应助回帖

不锈钢焊缝一般都是奥氏体+铁素体组织，一般腐蚀液腐蚀出来颜色深的是铁素体，浅的是奥氏体。你这个腐蚀过了，深色部分不全是铁素体。
赞一下(2人) 回复此楼
5楼2014-09-13 21:41:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 330979710 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
