[交流] ansys 输出结果代表的含义求教,谢谢

请大师们指教一下,做完分析以后的结果图中,都有一个颜色条吗?比如我下面的仿真为例,我做的结构分析,我看的结构应变的图,如下面两张图;

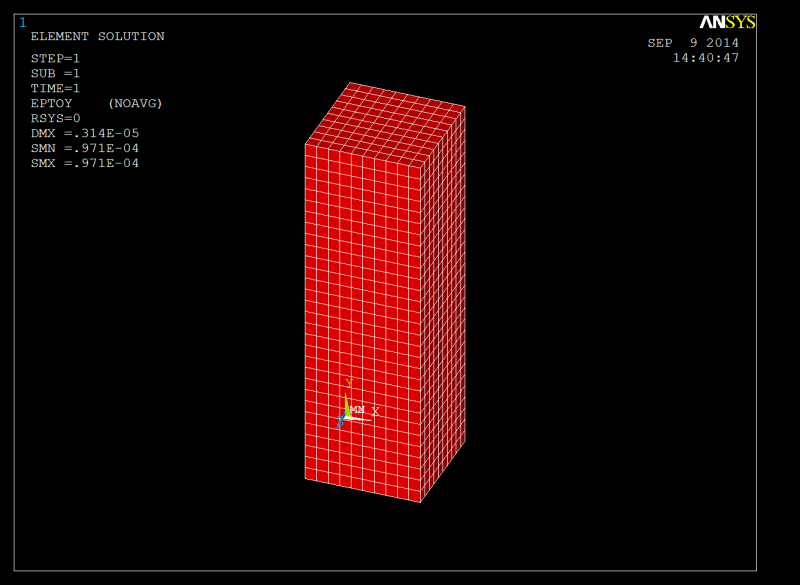

比如第一张图下面的颜色条应该是用来做参考的,物体上的颜色应该是对应着不同的应变大小对吗?这个应变大小是指一个单元的应变大小吗?如果是这样,那么这整个物体在Y轴方向的应变有多大呢?

第二张图,不知道为什么没有颜色条?这个图全部是红色的,它是指每个单元都伸长了0.971e-4吗?如果想知道整体伸长了多少,是不是还要乘以在Y方向的网格的数目呢?

ansys 输出结果代表的含义求教,谢谢
