[求助] 请问这个图怎么画的 已有1人参与

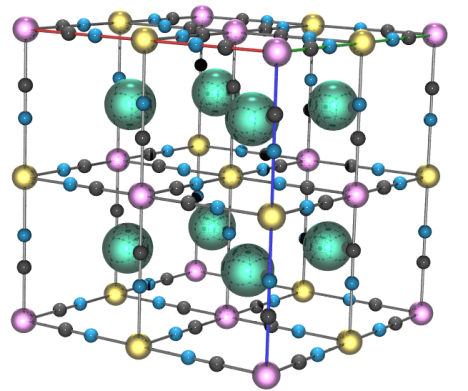

把CIF文件导入materials studio或者crystalmaker能得到三维图，请问怎么把连接原子的线画上去？

请问这个图怎么画的
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-19 14:19:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhdxxiejin

银虫 (正式写手)
同问~
回复此楼
2楼2014-08-19 16:06:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sisu: 金币+10, ★★★很有帮助, 多谢！ 2014-08-19 20:30:54
将文件导入crystalmaker后，如果键还没有链接，可以自己通过软件bonding功能进行连接
Edit---bonding 对话框打开后Add合适数量的键类型，并选择好想要连接的两种原子（可以是同类）。
然后通过测量原子距离工具测量要连接的原子间距，以此为参考在bonding里把键长的阀值填好，即可。
赞一下(1人) 回复此楼
仰望星空脚踏实地
3楼2014-08-19 16:17:36
