[求助] 能带反转,有懂的大侠过来解惑解惑! 已有3人参与

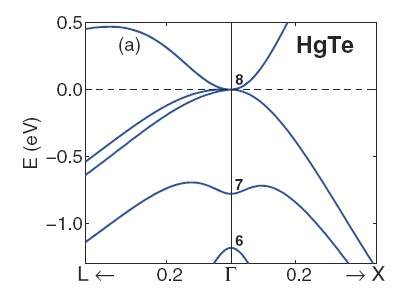

最近看了篇文献,计算了HgTe的能带(含spin orbit coupling),局域密度近似的计算结果图1如下:
能带反转,有懂的大侠过来解惑解惑!
其中作者标定了价带顶轻空穴带和重空穴带为Gamma8(图中用8表示),Gamma7为自旋耦合分裂带,Gamma6为导带底
翻转到7下面,形成了所谓的负带隙半导体或零带隙金属,与灰锡的能带结构类似。

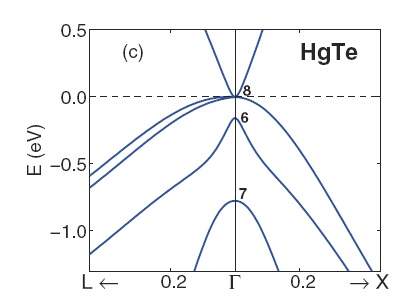

但作者又做了QSGW能带修正计算,计算结果如图2所示:
能带反转,有懂的大侠过来解惑解惑!-1
根据结果,作者把自旋耦合分裂带Gamma7和导带底Gamma6又重新进行了标定,此时6位于7之上。


我通过LDA计算也得到了作者类似的能带图,我最初认为中间那条能带是导带底翻转过来的,最下面那条才是自旋耦合分裂带,看了这篇文献之后我自己就疑惑了,所以我的问题是如何才能像作者那样标定6, 7 ,8能带的归属,通过什么可以判定呢?

高手们都进来看看,解答解答!
回复此楼
...我之所以坚定地相信未来,是我相信未来人们的眼睛;她有拨开历史风尘的睫毛,她有看透岁月篇章的瞳孔...
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lfhuang

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
oscar5667: 金币+6, ★★★★★最佳答案, 多谢多谢!我试试! 2014-09-11 15:47:34
下面这个程序应该完全可以实现你的需求:
http://blog.sciencenet.cn/home.php?mod=space&uid=345795&do=blog&quickforward=1&id=641013
尤其图3.
祝:好运!

» 本帖已获得的红花(最新10朵)

先进使役材料计算(https://aidme.nimte.ac.cn)
10楼2014-09-10 20:17:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北漂2012

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by oscar5667 at 2014-08-20 20:59:52
你好,请问vasp哪个命令可以计算每条能带对应的轨道成分呢?...

确实和计算PDOS很类似。在自洽计算,和非自洽的能带计算中
INCAR都要设置 LOBIT这个参数。
LORBIT=10 或者LORBIT=11
##
那么当你做完能带的计算后,在文件"PROCAR"中, 可以看到,能带不同轨道成分的权重。你需要自己编个小脚本读取其中的数据,然后画图,就可以了。
ibelieveicanfly,ibelieveeicantouchthesky.Ificanseeit,thenicandoit,ifijustbelieveit,thethereisnothingtoit.
8楼2014-08-31 23:16:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

KalaShayminS

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
oscar5667: 金币+2, ★★★很有帮助 2014-08-19 08:25:47
liliangfang: 金币+1, 谢谢交流 2014-09-01 07:47:31
检查能带的轨道成分是判定是否翻转的方法。这种图是没有这个信息的
2楼2014-08-18 22:00:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oscar5667

新虫 (著名写手)

引用回帖:
2楼: Originally posted by KalaShayminS at 2014-08-18 22:00:19
检查能带的轨道成分是判定是否翻转的方法。这种图是没有这个信息的

大侠您好,请问一下轨道成分怎么检查呢,比如说vasp或abinit能计算轨道成分吗?您有没有这方面的例子呢?
...我之所以坚定地相信未来,是我相信未来人们的眼睛;她有拨开历史风尘的睫毛,她有看透岁月篇章的瞳孔...
3楼2014-08-19 08:29:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Physicser

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
oscar5667: 金币+2 2014-08-20 20:55:41
liliangfang: 金币+1, 谢谢交流 2014-09-01 07:47:39
引用回帖:
3楼: Originally posted by oscar5667 at 2014-08-19 08:29:13
大侠您好,请问一下轨道成分怎么检查呢,比如说vasp或abinit能计算轨道成分吗?您有没有这方面的例子呢?...

PDOS就是计算轨道成分的
4楼2014-08-19 18:01:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北漂2012

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by oscar5667 at 2014-08-19 08:29:13
大侠您好,请问一下轨道成分怎么检查呢,比如说vasp或abinit能计算轨道成分吗?您有没有这方面的例子呢?...

VASP就可以
ibelieveicanfly,ibelieveeicantouchthesky.Ificanseeit,thenicandoit,ifijustbelieveit,thethereisnothingtoit.
5楼2014-08-20 14:41:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oscar5667

新虫 (著名写手)

引用回帖:
4楼: Originally posted by Physicser at 2014-08-19 18:01:30
PDOS就是计算轨道成分的...

不好意思,我只知道pdos可以分析比如价带顶或导带底的成分,请问pdos怎么可以对应于每一条能带的成分呢,感觉用pdos图分析不出来吧?
...我之所以坚定地相信未来,是我相信未来人们的眼睛;她有拨开历史风尘的睫毛,她有看透岁月篇章的瞳孔...
6楼2014-08-20 20:58:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oscar5667

新虫 (著名写手)

引用回帖:
5楼: Originally posted by 北漂2012 at 2014-08-20 14:41:41
VASP就可以...

你好,请问vasp哪个命令可以计算每条能带对应的轨道成分呢?
...我之所以坚定地相信未来,是我相信未来人们的眼睛;她有拨开历史风尘的睫毛,她有看透岁月篇章的瞳孔...
7楼2014-08-20 20:59:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oscar5667

新虫 (著名写手)

引用回帖:
8楼: Originally posted by 北漂2012 at 2014-08-31 23:16:19
确实和计算PDOS很类似。在自洽计算,和非自洽的能带计算中
INCAR都要设置 LOBIT这个参数。
LORBIT=10 或者LORBIT=11
##
那么当你做完能带的计算后,在文件"PROCAR"中, 可以看到,能带不同轨道成分的 ...

多谢,我试试看哈!
...我之所以坚定地相信未来,是我相信未来人们的眼睛;她有拨开历史风尘的睫毛,她有看透岁月篇章的瞳孔...
9楼2014-09-10 20:08:44
