[求助] ansys仿真结果 已有1人参与

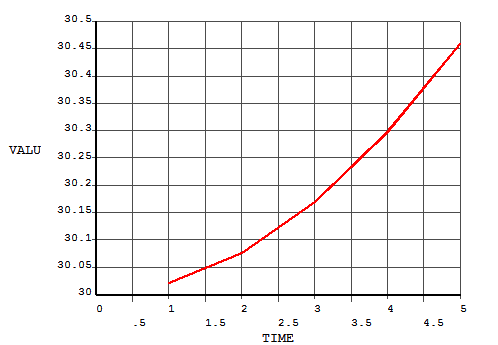

ansys仿真结果得到这样的随时间变化的温度曲线，这些数据该怎么提取出来呢？rth文件里吗？我想提取出来每个时间点对应的温度。请各位大神帮忙啦！！！谢谢谢！

ansys仿真结果
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-16 11:51:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zxm03054020: 金币+5, ★有帮助 2014-08-17 21:35:44
两种办法：
1  在 POST1 中，使用 APDL 编程提取各个节点，不同时间的温度；
2  在 POST26 中，使用循环语句，逐个节点将温度定义为变量，然后列表输出该变量。
其实基本原理都是一样的，也都要使用 APDL 编程。
赞一下(1人) 回复此楼
2楼2014-08-16 16:46:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yh8910

铁虫 (小有名气)
你的曲线已经画出来了，就很容易提数据了吧。在Time History Variables窗口中的工具栏按钮中，点击List Results，就可以将曲线的坐标导出TXT格式文件。
赞一下(1人) 回复此楼
3楼2014-08-17 09:01:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxm03054020

新虫 (小有名气)
引用回帖:
3楼: Originally posted by yh8910 at 2014-08-17 09:01:06
你的曲线已经画出来了，就很容易提数据了吧。在Time History Variables窗口中的工具栏按钮中，点击List Results，就可以将曲线的坐标导出TXT格式文件。

是的呀，谢谢啦
回复此楼
4楼2014-08-17 21:35:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
