ANSYS仿真结果提取
|

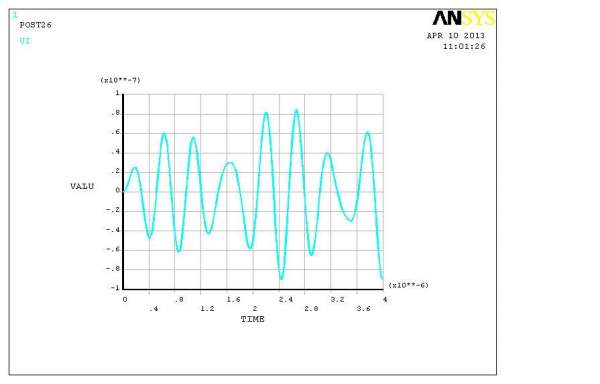

如何把ANSYS生成的曲线图中的数据提取出来？想用matlab重新还原出曲线图，这样copy到word中的图形比较清楚，如果直接截图的话有点不清晰。 2421213_1366967583_761.jpg |
