[求助]
Ansys新人求助
|
|

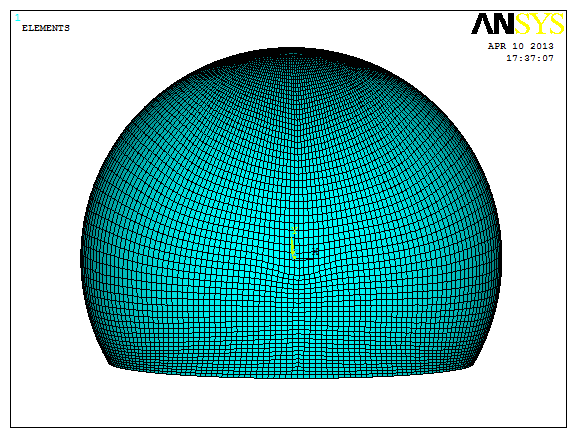

本人刚接触Ansys一个月左右，求高虫指点！ 1.关于三维球面的网格应该怎么划分比较合理，我采用的是shell63单元，把球面分为4部分，然后分别用映射网格划分的方法划分的，但提示了比较多的警告。 2.此模型固定在钢板上，并随着钢板做6方向（前后左右上下）随机运动，我希望进行结构强度分析，应该用到Ansys分析的哪个模块？ 边界条件和载荷如何添加比较合适。模型及网格划分见附件。  image1.png |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS电场分析单位求助
已经有14人回复
- ANSYS求助 关于材料性质随温度改变的单元设置
已经有10人回复
- 新人求助：Elsevier投稿格式中的问题，figure caption，参考文献等，不胜感激啊！
已经有22人回复
- ANSYS问题求助
已经有9人回复
- ansys 加载求助
已经有3人回复
- 求助，ansys建钢管混凝土模型
已经有5人回复
- 【求助】ansys热分析
已经有15人回复
- 【求助】FLAC还是ANSYS?
已经有23人回复
- 【求助】ansys误操作，可否撤销？是不是得重新开始？
已经有16人回复
- 【求助】使用ANSYS做热分析时突然退出...
已经有7人回复
- 【求助】ANSYS 12.0 安装【已解决】
已经有5人回复
- 【求助】纠结了n天了，ansys12.1痛苦安装经历！目前仍不成功！
已经有29人回复
- 【求助】ansys10.0安装求助
已经有13人回复
- 【求助】ANSYS模拟
已经有15人回复
- 【求助】ANSYS软件与操作系统是否有关
已经有8人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+3, 谢谢参与！ 2013-04-11 18:22:19
inn4ever: 金币+5, 谢谢~~ 2013-04-11 20:05:02
感谢参与，应助指数 +1
xiegangmai: 金币+3, 谢谢参与！ 2013-04-11 18:22:19
inn4ever: 金币+5, 谢谢~~ 2013-04-11 20:05:02
|
1 你的模型好像不是一个整球，不知你划分网格时遇到什么警告？可以试试将该球多分割成几块，比如将上半球切出来，然后与下半部一起再分别各自切割为 4 块，可能划分网格时会好一些。另外，如果警告是说有多少单元在测试后超过了警告限 (但没有超过错误限)，而数量在总单元数 5% 以下的话，可以检查一下质量较差的单元所在的位置，如果不是在关心的部位，一半可以不去管它。 2 既然你的模型是固定在钢板上，随钢板而运动，可以考虑计算如下情况： a 给出钢板运动的最大加速度及其方向，然后分解到三个坐标轴上，作为加速度载荷施加到模型上，进行静力分析。最好将加速度乘上一个放大因子，计算结果用于判断结构强度时会比较安全。 b 如果能够给出钢板的运动规律，求出钢板的位移或加速度随时间的变化数据，可以对整个结构进行瞬态动力分析。 另外，考虑加速度载荷时，应将重力加速度也考虑进去。 |
2楼2013-04-11 09:04:13
非常感谢您的耐心回复，如果可以的话 可以加个QQ么，以后有问题还想向您请教。 3楼2013-04-11 20:04:43
4楼2013-04-17 19:30:07
