小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » 机械综合 » 求助，请问这是什么涡轮蜗杆呀？？
101/1返回列表
查看: 1689  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

love_tantan

金虫 (小有名气)

[求助] 求助，请问这是什么涡轮蜗杆呀？？ 已有3人参与

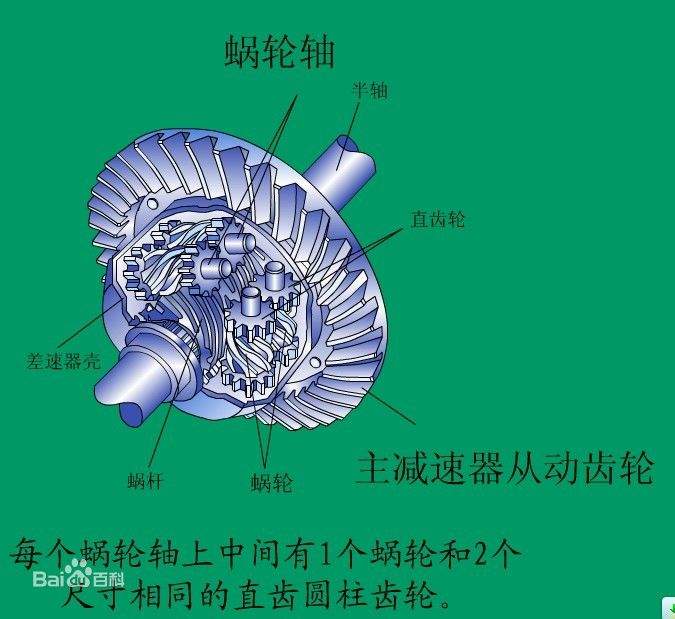

如图，我想加工下图的蜗轮蜗杆，但是不知道怎么设计，求解！！

求助，请问这是什么涡轮蜗杆呀？？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
快毕业吧~
1楼 2014-08-13 12:37:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lht0808...

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这个 设计  不会有问题吧？多轴输出 你能保证同步性？？加工难度大了点吧、、、这个东西 要是设计用三维软件 不难吧，你的参数呢？？？那么小的齿轮 很悬
赞一下 回复此楼
坚持坚持就是不放弃
2楼2014-08-16 11:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
本帖内容被屏蔽
3楼2014-08-16 15:23:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucker_cc

金虫 (小有名气)
这是汽车后轴的差速器。
赞一下 回复此楼
4楼2014-08-16 15:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucker_cc

金虫 (小有名气)

【答案】应助回帖

想了一下，楼主可以去找西工大版的《机械原理》看看
动力是通过螺旋锥齿轮传递到轴上的。2个半轴通过图示的同轴蜗杆直齿轮传动（目测是3组6个，感觉有2组4个就够）实现了课本上介绍的差速器运动原理。
具体的也忘了，楼主去看书吧
赞一下(1人) 回复此楼
5楼2014-08-16 17:09:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

love_tantan

金虫 (小有名气)
引用回帖:
2楼: Originally posted by lht0808... at 2014-08-16 11:24:16
你这个 设计  不会有问题吧？多轴输出 你能保证同步性？？加工难度大了点吧、、、这个东西 要是设计用三维软件 不难吧，你的参数呢？？？那么小的齿轮 很悬

这个是奥迪车的差速器，原理肯定没问题！我想要加工出来

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
快毕业吧~
6楼2014-08-17 12:40:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

love_tantan

金虫 (小有名气)
引用回帖:
5楼: Originally posted by lucker_cc at 2014-08-16 17:09:01
想了一下，楼主可以去找西工大版的《机械原理》看看
动力是通过螺旋锥齿轮传递到轴上的。2个半轴通过图示的同轴蜗杆直齿轮传动（目测是3组6个，感觉有2组4个就够）实现了课本上介绍的差速器运动原理。
具体的也忘 ...

原理我知道，就是不知道这种蜗轮蜗杆怎么设计

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
快毕业吧~
7楼2014-08-17 12:41:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

love_tantan

金虫 (小有名气)
引用回帖:
4楼: Originally posted by lucker_cc at 2014-08-16 15:26:00
这是汽车后轴的差速器。

对的！

[ 发自小木虫客户端 ]
回复此楼
快毕业吧~
8楼2014-08-17 12:42:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

love_tantan

金虫 (小有名气)
引用回帖:
3楼: Originally posted by shimgmg at 2014-08-16 15:23:21
相邻齿轮啮合，相邻的涡轮转向肯定不一样，然后涡轮和蜗杆怎么配合的就没看明白了

这个是奥迪的差速器！

[ 发自小木虫客户端 ]
赞一下 回复此楼
快毕业吧~
9楼2014-08-17 12:42:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沪江123

铁虫 (著名写手)
想当年，做过差速器的毕业设计

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
10楼2014-08-17 13:22:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
