[求助] 做tafel plot 怎样得到文献中的过电势与log（j/cm2）直线图 已有2人参与

我根据CHI测得的tafel plot曲线，导出为txt数据，得到的是电位与电流的数据，然后通过origin中的数据计算，将电流转换为电流密度，再取对数，以电流密度的对数为x，过电位为电位减去平衡电位作为y。画出的图和文献上不一样呀？请问这个tafel plot该怎么处理才能得到文献上的图呀？

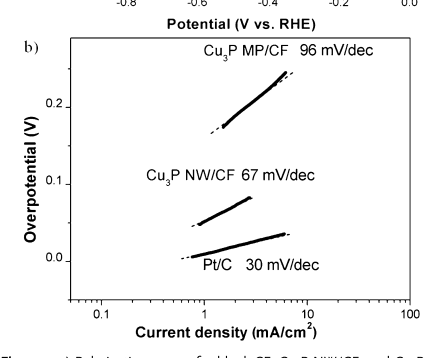

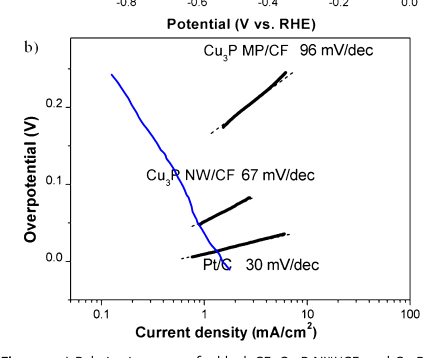

我自己画出的图和文献的图趋势相反的。图片蓝色的那种线呀。

做tafel plot 怎样得到文献中的过电势与log（j/cm2）直线图


做tafel plot 怎样得到文献中的过电势与log（j/cm2）直线图-1
回复此楼

» 收录本帖的淘帖专辑推荐

电催化二氧化碳还原

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-31 17:19:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)
请问你的这个电流密度指的是动力学电流密度jk还是极限电流密度j？
赞一下 回复此楼
优秀是一种习惯
2楼2014-09-03 16:35:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wal516

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
liu355: 金币+20, ★★★很有帮助 2014-09-04 16:13:02
你应该是 overpotential 那里弄成负值了，所以导致斜率也是负的。
赞一下 回复此楼
加油吧
3楼2014-09-03 21:45:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu355

金虫 (小有名气)
引用回帖:
3楼: Originally posted by wal516 at 2014-09-03 21:45:48
你应该是 overpotential 那里弄成负值了，所以导致斜率也是负的。

请问overpotential必须是正直对吗？还有就是做这个过电势的线性图的电势范围怎么确定呀？
赞一下 回复此楼
4楼2014-09-04 15:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by liu355 at 2014-09-04 15:46:05
请问overpotential必须是正直对吗？还有就是做这个过电势的线性图的电势范围怎么确定呀？...

楼主可以看一下电化学相关的书：过电位都是正值
赞一下 回复此楼
优秀是一种习惯
5楼2014-09-07 15:43:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)
请问你用CHI测出塔菲尔区先后，怎样选取数据得到一条直线，然后得到斜率及截距呢？电压范围怎样设定的，谢谢啊
赞一下 回复此楼
优秀是一种习惯
6楼2014-09-07 15:45:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niezher

木虫 (小有名气)
请问楼主，平衡电势是怎样得到的呢？
赞一下(1人) 回复此楼
7楼2015-03-05 10:00:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

唯有、努力

银虫 (正式写手)
引用回帖:
7楼: Originally posted by niezher at 2015-03-05 10:00:08
请问楼主，平衡电势是怎样得到的呢？

请问你知道如何得到了吗？
赞一下 回复此楼
反正都是坑，闭着眼，往里跳就行了。
8楼2015-08-27 16:06:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深雪22

银虫 (初入文坛)
引用回帖:
7楼: Originally posted by niezher at 2015-03-05 10:00:08
请问楼主，平衡电势是怎样得到的呢？

如果是可逆过程可以运用能势特方程计算出来，是不可逆过程测定的开路电压就是平衡电势
赞一下 回复此楼
9楼2016-06-10 10:38:35
