[求助] 氧还原金属催化剂的塔菲尔曲线测定

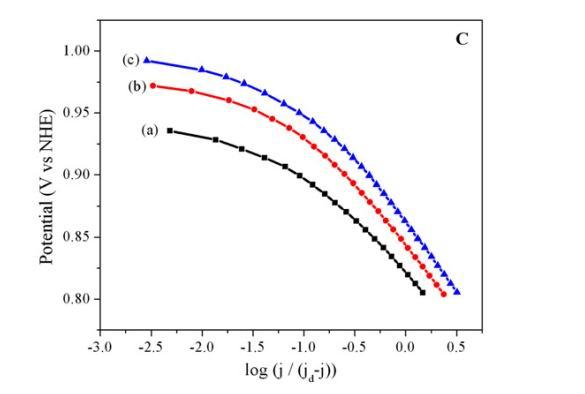

最近做氧还原催化剂，文献上有塔菲尔曲线，有哪位做个这样的图，能否具体说一下怎么测量，是用旋转电极连电化学工作站，再用tafel plot 测吗？参数怎么设置？横坐标中的jd值是怎么得到的？

回复此楼

» 收录本帖的淘帖专辑推荐

资料

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
相信自己
1楼 2012-11-14 21:57:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dkcqu

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
857688363: 金币+1, 感谢应助 2012-11-20 11:15:54
旋转圆盘电极做的，仪器一般连的双恒电位仪。看图中是用E与Log(j/jd-j)估计是做拟合直线来计算i0-交换电流密度和α-电荷转移数的。jd是极限电流吧
赞一下 回复此楼
2楼2012-11-15 09:03:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池2012

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by dkcqu at 2012-11-15 09:03:03
旋转圆盘电极做的，仪器一般连的双恒电位仪。看图中是用E与Log(j/jd-j)估计是做拟合直线来计算i0-交换电流密度和α-电荷转移数的。jd是极限电流吧

您做个这种曲线吗？Jd是扩散极限电流 这是怎么得到的，还有这里的j是怎么测的？请赐教！
赞一下 回复此楼
相信自己
3楼2012-11-19 19:52:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dkcqu

金虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 电池2012 at 2012-11-19 19:52:22
您做个这种曲线吗？Jd是扩散极限电流 这是怎么得到的，还有这里的j是怎么测的？请赐教！...

你可以先测LSV，可以得到Jd的。
赞一下 回复此楼
4楼2012-11-20 08:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luomc

金虫 (小有名气)

【答案】应助回帖

确实是用RDE得到的以上数据。横坐标其实是 动力学电流密度的对数， 也就是jK；它用K-L方程转换了一下！纵坐标是电压。  最主要是说明 低过电势条件下和高过电势条件下  Tafel斜率是不一样的。
赞一下 回复此楼
5楼2012-11-20 08:42:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池2012

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by luomc at 2012-11-20 08:42:35
确实是用RDE得到的以上数据。横坐标其实是 动力学电流密度的对数， 也就是jK；它用K-L方程转换了一下！纵坐标是电压。  最主要是说明 低过电势条件下和高过电势条件下  Tafel斜率是不一样的。

文献上是这么说的“The Tafel plots were obtained after the measured currents were corrected for diffusion to give the kinetic currents in the mixed activation–diffusion region, calculated from the equation: j k = [j/(jd-j)], where j is the overall measured current density, j k is the kinetic current density, j d is the boundary-layer diffusion-limited current density and [j/(jd-j)] is the mass-transfer correction。”  请问这里的j和jd是怎么测得的？用K-L方程怎么转换呢？
赞一下 回复此楼
相信自己
6楼2012-11-20 11:08:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池2012

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by dkcqu at 2012-11-20 08:21:51
你可以先测LSV，可以得到Jd的。...

LSV图一般都是S型，这里的上下两个平台电流密度差就是jd吗？
赞一下 回复此楼
相信自己
7楼2012-11-20 11:10:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luomc

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
电池2012: 金币+5, ★有帮助 2012-11-22 20:42:09
引用回帖:
6楼: Originally posted by 电池2012 at 2012-11-20 11:08:29
文献上是这么说的“The Tafel plots were obtained after the measured currents were corrected for diffusion to give the kinetic currents in the mixed activation–diffusion region, calculated from the e ...

j是直接测试得到的电流，jd可以借助旋转圆盘电极得到。总之，Tafel是纯动力学的研究，因此其电流必须为动力学电流。j是由动力学因素和扩散因素共同影响的，这个方程就是从j中减去mass-transfer影响（jd），从而得到纯动力学电流密度。
赞一下 回复此楼
8楼2012-11-21 08:27:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywnemosarine

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by luomc at 2012-11-21 08:27:11
j是直接测试得到的电流，jd可以借助旋转圆盘电极得到。总之，Tafel是纯动力学的研究，因此其电流必须为动力学电流。j是由动力学因素和扩散因素共同影响的，这个方程就是从j中减去mass-transfer影响（jd），从而得到 ...

请问，氧还原中，塔菲尔曲线是分析什么的？
赞一下 回复此楼
9楼2014-06-18 10:45:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)
引用回帖:
8楼: Originally posted by luomc at 2012-11-21 08:27:11
j是直接测试得到的电流，jd可以借助旋转圆盘电极得到。总之，Tafel是纯动力学的研究，因此其电流必须为动力学电流。j是由动力学因素和扩散因素共同影响的，这个方程就是从j中减去mass-transfer影响（jd），从而得到 ...

从RDE得到K-L曲线，截距不是j k吗？jd=j-jk吗？
赞一下 回复此楼
优秀是一种习惯
10楼2014-09-03 16:05:50
