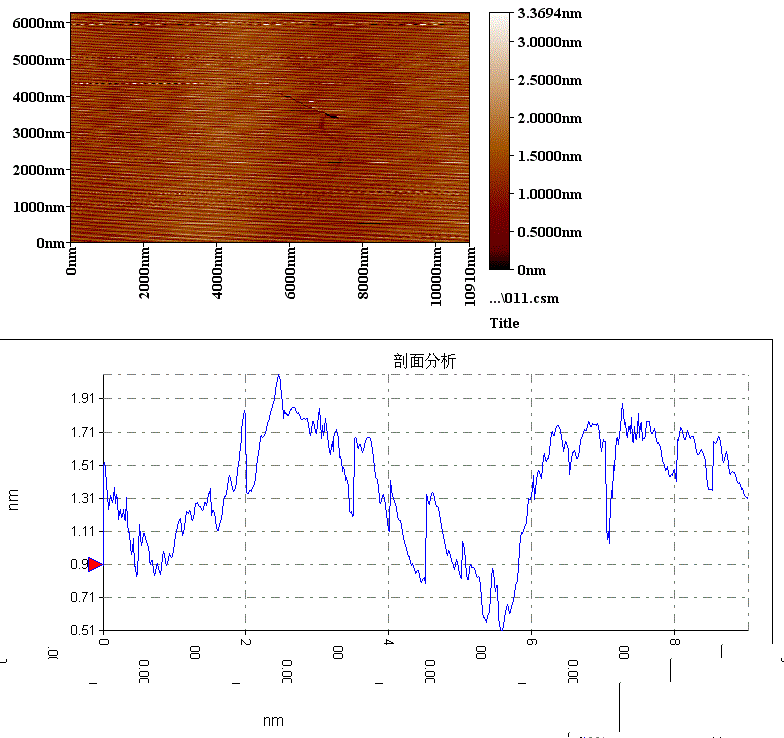

[求助] 请帮忙看一下AFM图像,是单层(或多层)化合物吗? 已有5人参与

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那个

金虫 (著名写手)

【答案】应助回帖

商家已经主动声明此回帖可能含有宣传内容
★ ★ ★ ★ ★
感谢参与,应助指数 +1
liuyi880: 金币+5, ★★★很有帮助 2014-07-27 17:14:01
AFM只能看表面形貌吧,具体是单层还是多层化合物肉眼看不出来
俺们中心提供各种分析测试,iso品质,有需要站内哈~~~~
2楼2014-07-27 15:24:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fuguizhong

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
liuyi880: 金币+5 2014-07-27 17:14:19
建议对试样进行线切割,把剖面打磨抛光,做个SEM,又好看,又好用,这个AFM只能看表面,得出的表面高度分析无法看出深层的组织结构。
_(:з」∠)_ 虽然是个平凡的小人物,也想走别人没走过的路
3楼2014-07-27 16:07:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

exciting73

金虫 (著名写手)


【答案】应助回帖

感谢参与,应助指数 +1
你确定这是你扫描的样品吗?感觉像噪声。有没有放大的图像?
4楼2014-07-28 09:43:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leobtx

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
干扰比较大啊,看上去扫得不好,不够平整
5楼2014-07-28 10:16:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
你的AFM图上看到的基本上全是噪音,可能是驱动力设置不合适。建议重做,不然不能说明什么问题。

AFM表征的是样品表面的形貌,或者说“起伏”。你可以测出样品上不同位置的高度差。至于这个高度差是否对应你的所谓“层”,或者对应于几个“层”,还要看你的样品本身的结构。
6楼2014-07-28 10:47:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mochi1029

铜虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
看起来有拖影,试着把扫描速度放慢(1HZ以下),用接触模式。横着扫一遍,竖着扫一遍,对比一下就知道哪些是噪声哪些是样品了。
还要确定这种化合物有没有粘性,太粘的话AFM扫出来的效果都不好。
7楼2014-07-28 16:05:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sbzjhh

金虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
7楼: Originally posted by mochi1029 at 2014-07-28 16:05:30
看起来有拖影,试着把扫描速度放慢(1HZ以下),用接触模式。横着扫一遍,竖着扫一遍,对比一下就知道哪些是噪声哪些是样品了。
还要确定这种化合物有没有粘性,太粘的话AFM扫出来的效果都不好。

你好,试着把扫描速度放慢是什么意思?我最近也在做AFM,我扫的是量子点,拍TEM电镜图里有很多点,但是做AFM的时候扫完之后只有几个点,但是从三维图里能够看出有很多小的点,但是没有形成三维的效果。是不是因为扫描的次数不够多?
我总害怕看到夕阳,因为它代表着一天的结束,时光如刀,刀刀催人老!
8楼2014-07-29 14:10:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mochi1029

铜虫 (初入文坛)

引用回帖:
8楼: Originally posted by sbzjhh at 2014-07-29 14:10:23
你好,试着把扫描速度放慢是什么意思?我最近也在做AFM,我扫的是量子点,拍TEM电镜图里有很多点,但是做AFM的时候扫完之后只有几个点,但是从三维图里能够看出有很多小的点,但是没有形成三维的效果。是不是因为扫 ...

AFM扫描时应该可以设定一个rate之类的值,单位是Hz,就是每秒扫多少行的意思,越慢效果越好,你可以找找看。AFM扫一次出一幅图,跟扫描次数没多大关系。如果你的样品尺寸很小,你得用一根针尖曲率半径足够小的针,用接触模式扫描,并把分辨率设高一点。
9楼2014-07-29 16:45:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sbzjhh

金虫 (初入文坛)

【答案】应助回帖

引用回帖:
9楼: Originally posted by mochi1029 at 2014-07-29 16:45:20
AFM扫描时应该可以设定一个rate之类的值,单位是Hz,就是每秒扫多少行的意思,越慢效果越好,你可以找找看。AFM扫一次出一幅图,跟扫描次数没多大关系。如果你的样品尺寸很小,你得用一根针尖曲率半径足够小的针, ...

好的,非常感谢你的回答,真的很有用,很专业!再次感谢。。。
我总害怕看到夕阳,因为它代表着一天的结束,时光如刀,刀刀催人老!
10楼2014-07-30 08:39:06
