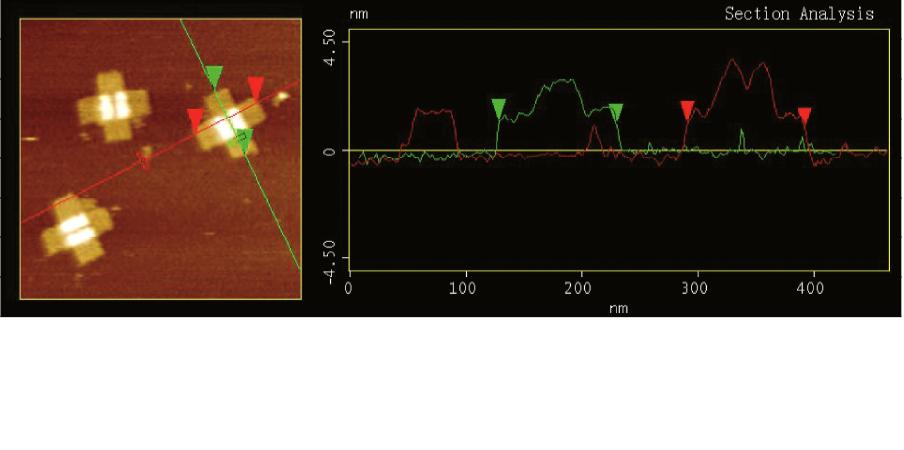

[交流] 【请教】请高手帮忙解析一下AFM谱图


请高手详细解释一下，另外我问几个问题，呵呵~
1.纵轴的-4.5~4.5nm是什么意思啊？
2.第一个峰为红线的小峰，是什么原因造成的呢？
3.第二个红颜色的峰为什么成M状啊？
还有就是读谱图先要看什么呢，都是看那些信息呢？
谢谢哈~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-01-22 18:33:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqianaaa11

金虫 (小有名气)
★
xjajx(金币+1): 鼓励交流 2011-01-23 14:09:57
这个不是谱图，就是形貌像吧。红线和蓝线是界面的轮廓。别把它当谱图来解析，呵呵。
赞一下(1人) 回复此楼
2楼2011-01-22 19:07:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingyanhuai

木虫 (小有名气)
★ ★
飞的猪(金币+5): 谢谢您的帮助~ 2011-01-22 19:16:36
xjajx(金币+2): 鼓励交流 2011-01-23 14:10:05
你这是一个很有意思的纳米结构，像两根纳米带叠加成的十字架

你这是AFM的section（截面）图，右边的红色和绿色的线表示的是左边形貌图中对应的两条线的截面。

纵坐标表示的是高度坐标，横坐标是长度方向的坐标。

这个图应该还有一部分数据没有显示出来，绿色的数据表示的是绿线上两个箭头之间的数据，包括高度差，水平距离和表面距离等。红色的数据表示的是红线的数据。

你这次测试没有给出十字架的高度数据，建议你拿原始数据处理一下。
赞一下(2人) 回复此楼
3楼2011-01-22 19:09:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞的猪

铁杆木虫 (文坛精英)
引用回帖:
Originally posted by liqianaaa11 at 2011-01-22 19:07:15:
这个不是谱图，就是形貌像吧。红线和蓝线是界面的轮廓。别把它当谱图来解析，呵呵。

左边的红线和蓝线是轮廓吗？右边的应该是谱图吧？呵呵，您能说的详细一点吗？谢谢
赞一下 回复此楼
4楼2011-01-22 19:12:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞的猪

铁杆木虫 (文坛精英)
引用回帖:
Originally posted by dingyanhuai at 2011-01-22 19:09:52:
你这是一个很有意思的纳米结构，像两根纳米带叠加成的十字架

你这是AFM的section（截面）图，右边的红色和绿色的线表示的是左边形貌图中对应的两条线的截面。

纵坐标表示的是高度坐标，横坐标是长度方向的坐 ...

您说的截面是用刀顺着两条线，并且垂直于平面切下去的吗？什么样的图才能把所有数据都表示出来呢？
赞一下 回复此楼
5楼2011-01-22 19:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingyanhuai

木虫 (小有名气)
★
飞的猪(金币+2): 谢谢~呵呵 2011-01-22 19:30:39
xjajx(金币+1): 鼓励交流 2011-01-23 14:10:23
你现在已经把十字架的两个长度方向进行了测量，还需要把高度也表征出来，这个很容易，直接拿原始数据处理一下就能得到。你有原始数据的话我也可以给你处理。
赞一下(1人) 回复此楼
6楼2011-01-22 19:24:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞的猪

铁杆木虫 (文坛精英)
引用回帖:
Originally posted by dingyanhuai at 2011-01-22 19:24:30:
你现在已经把十字架的两个长度方向进行了测量，还需要把高度也表征出来，这个很容易，直接拿原始数据处理一下就能得到。你有原始数据的话我也可以给你处理。

这个数据不是我的呵呵，我看到一篇文献上的。谢谢您的帮助~
赞一下 回复此楼
7楼2011-01-22 19:30:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyjpu

银虫 (正式写手)
★
xjajx(金币+1): 鼓励交流 2011-01-23 16:42:32
红线和蓝线是截面轮廓的测量位置，能够大致估算黄色台阶和白色台阶的高度
赞一下(1人) 回复此楼
8楼2011-01-23 11:42:33
