关于CFX划分网格的问题
|

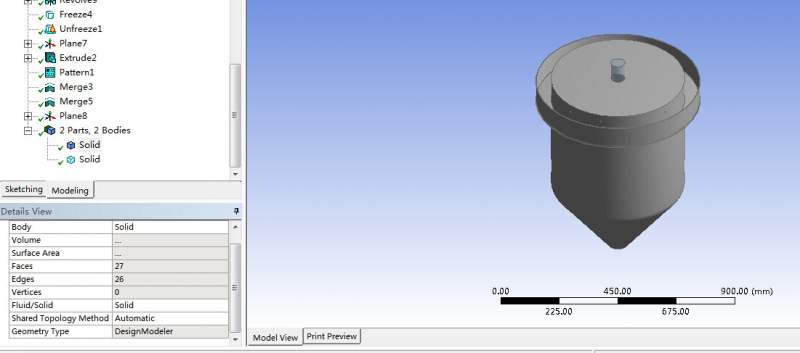

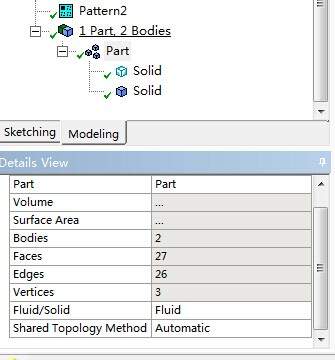

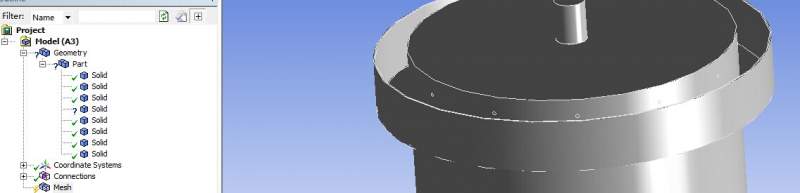

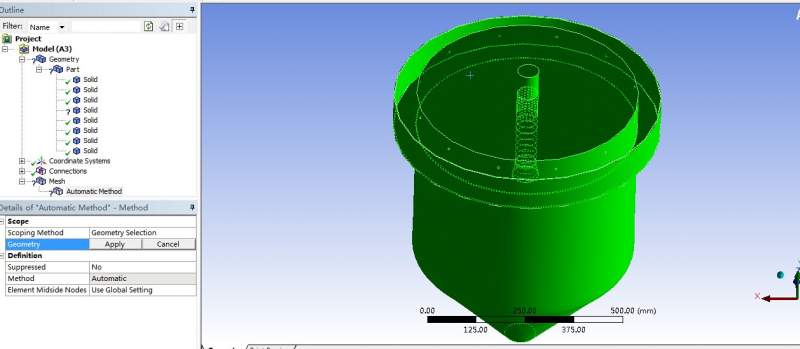

我做了一个沉降池的模型，开始泥水混合物进口管冻结，池体非冻结的时候是2parts，2bodies，性质是solid，如图1，可以划分网格，网格质量也不错。之后根据需要，我把池体和进口管合成了一个1part，2bodies，把其改成了Fluid，如图2。结果划分网格的时候出现了如图3的问题，part中有问号出现，导致网格划分失败，请问各位大侠是什么原因。把带问号的solid，用suppress body，再次划分网格还是不成功。我不知道是什么原因，为什么划分网格的时候，part里面那么多solid，如图4，进口管那一圈一圈的是什么也不清楚，我用DM做模型的时候用的功能很少，可以说很简介，应该没有什么问题，求大侠帮我看看是什么原因，感谢。 p1.jpg  P2.jpg  P3.jpg  P4.jpg |
