应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料其他 » 如图，求解为啥我做的轧制后，轧板成这样的裂开？
51/1返回列表
查看: 1373  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖

1966283955li

木虫 (小有名气)

[求助] 如图，求解为啥我做的轧制后，轧板成这样的裂开？ 已有4人参与

如图，求高人指点，材料为我自己熔炼成的，Mg-Sn合金，轧制参数如图，轧制一次就这样了，下压量为0.3mm，材料400℃热处理24小时后进行轧制的！

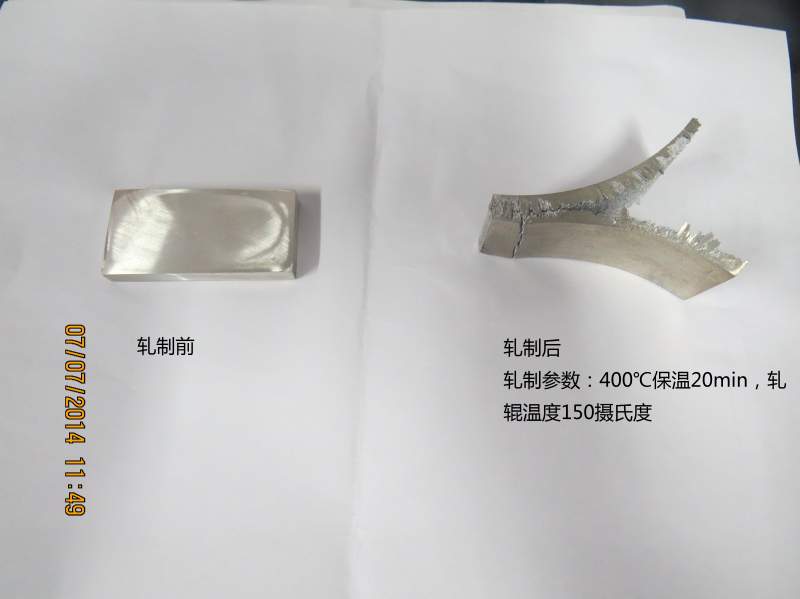

如图，求解为啥我做的轧制后，轧板成这样的裂开？

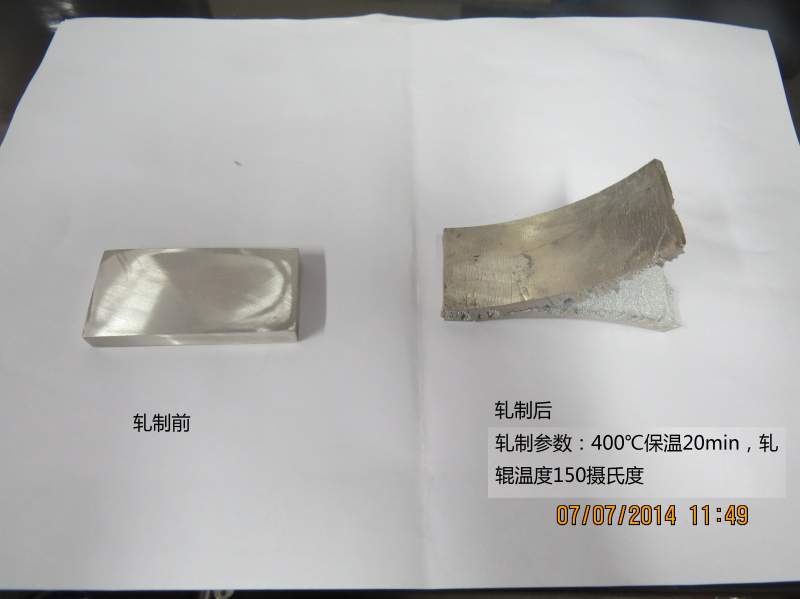

如图，求解为啥我做的轧制后，轧板成这样的裂开？-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2014-07-09 11:16:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wydmhy

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 1966283955li at 2014-07-14 09:56:14
上下辊速度一样；你说的温度问题，可是我轧制之前是在400度下保温了20min中，锭子温度应该已经均匀了呀。...

不知道你的锡含量，400度退火估计在相图左边。这个材料没干过，但从相图看（左边成分），我会400-450度固溶2小时处理（木炭保护），出炉快速水淬，冷轧开坯，材料轧热后水淬冷却。退火后出炉同样快速冷却。铸锭涛铸完后快速脱模水冷。个人观点，说错莫怪。

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2014-07-14 16:35:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 10 个回答

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
这不是典型的劈头缺陷吗。有几个原因导致劈头。一是上下辊的速度差过大，在轧件中心部位形成较大的纵向剪应力；一是头部外层温度比中间部位低的较多。
赞一下 回复此楼
2楼2014-07-09 23:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csu_long

银虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
还有就是应变速度过快，导致上下表面金属流动过快；镁合金轧制需要更大的轧制力，同时镁合金比热小，需要保温。还有就要从材料注坯时内部铸造缺陷等。

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-07-10 00:42:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wydmhy

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
1、这个材料加工性能不算太好；
2、热轧温度貌似低了一点，是什么材料；
3、多退火，比如从炉子里拿出来轧1-3道次就退火。
4、道次变形量小一点，但这样变开不深透，锭子容易翘曲，注意安全；
5、锭子炼的不算太好，控制浇铸过程（温度、速度等），中部（厚度方向）疏松较多。这样容易一下锭子开坯就开成两个，从中间就全部撕开；
6、热轧辊由于粘辊等等多种情况，上下辊存在一定的直径、表面粗糙度的不一致是肯定的，不应是问题的主要考虑方向。
赞一下 回复此楼
4楼2014-07-12 08:02:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 10 个回答
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
