[求助] 利用软磁测量原始数据画得的曲线,不是太懂。 已有2人参与

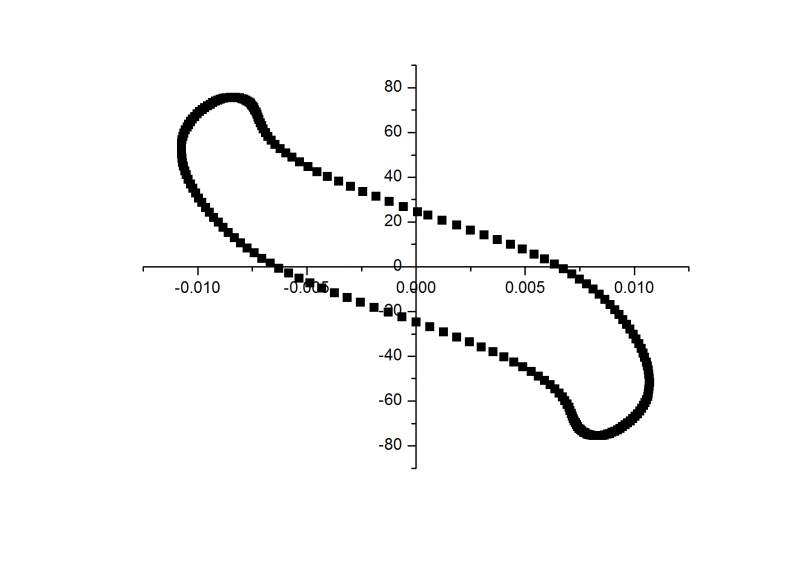

本人是学材料的,对磁学方面不是太懂。最近用联众科技生产的软磁测量仪测试了一个取向硅钢片的磁性能,测试之后软件会生成一个.DAT的数据文件,我把数据导入到origin中画了一下,得到了这样一个图(如下),数据未做任何的更改,实在是看不明白,想请教一下各位:1.X轴和Y轴代表什么?2. 这幅图跟磁滞回线有什么关系,是否可以互相转化?谢谢了
利用软磁测量原始数据画得的曲线,不是太懂。
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

兴州小白

铜虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
木叶月明: 金币+2, ★有帮助 2014-07-12 08:39:30
你在测试的时候,软件页面上应该有单位啊,你没注意看么。根据数值大小推测,横轴有可能是外场强度,单位是特斯拉(高斯制单位1特斯拉是一万高斯),纵轴可能是磁矩,emu。
2楼2014-07-09 12:22:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木叶月明

木虫 (小有名气)

内容已删除
3楼2014-07-09 17:45:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mokangxin

木虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
木叶月明: 金币+1 2014-07-12 08:39:44
如果是磁滞回线的话,这个曲线感觉横轴是外磁场,纵轴是磁化强度。

[ 发自手机版 http://muchong.com/3g ]
4楼2014-07-09 21:31:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dh315er

金虫 (小有名气)

引用回帖:
3楼: Originally posted by 木叶月明 at 2014-07-09 17:45:06
感谢你的回答。测试的时候,给出的磁滞回线,后来联系了一下厂家,他们说一个励磁电流,一个是感生电压。你知道怎么利用这两个画磁滞回线吗?...

还需要你的样品尺寸数据.一般一起应该是在给了样品尺寸后直接给出磁滞回线.
5楼2014-07-10 10:54:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linkjoin

新虫 (初入文坛)

数据为初级电流和次级电压的数据.初级电流正比于磁场H,次级电压的数据要积分以后生成的数据才是正比于磁感应强度B的信号.要画磁滞回线,先要把次级电压进行积分.在把生成的数据和电流信号一起,就可画出磁滞回线.
6楼2016-12-27 10:37:22
