[求助] 分子筛的氮吸脱附图的判断 已有2人参与

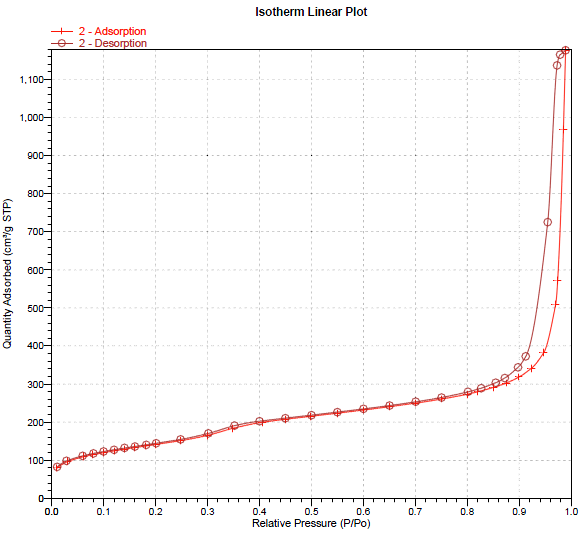

各位高手，本人做的中孔分子筛，做了BET之后的图是下图这样，我很困惑，图看起来很像第二类型曲线，但是又有回滞环，应该有中孔，但是回滞环的初始转折点在0.8~0.9左右，不像是典型的中孔吸附转折点。这个是怎么回事呢？ 另外最可几孔径分布是2~3nm 应该是属于中孔分子筛，不过孔径分布图 后面很奇怪，有30~50nm的峰，这个是怎么回事呢

分子筛的氮吸脱附图的判断

分子筛的氮吸脱附图的判断-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-07 11:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0707030186

金虫 (小有名气)

【答案】应助回帖

★
liwentao2010: 金币+1, 谢谢回帖，欢迎交流 2014-07-31 08:41:35
liwentao2010: 应助指数+1 2014-07-31 08:41:50
不知道楼主现在问题解决了没有？
我最近也遇到了这样的问题
赞一下 回复此楼
2楼2014-07-30 21:40:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinchangzi

至尊木虫 (著名写手)

【答案】应助回帖

★
liwentao2010: 金币+1, 应助指数+1, 谢谢回帖，欢迎交流 2014-07-31 11:36:03
这两幅图吻合的还是比较合理的，等温线其实是IV型的，在P/P0为0.35附近有一个小台阶，对应2-3nm的主介孔，P/P0大于0.9，吸附量有一个明显的飞跃，说明材料中还存在尺寸更大的而且较为均一的孔道，有可能是颗粒之间的堆积孔，在孔分布曲线上也有体现。你的材料要么是颗粒很小的介孔材料，要么是一种多级孔材料。
赞一下 回复此楼
3楼2014-07-31 09:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0707030186

金虫 (小有名气)
★
liwentao2010: 金币+1, 谢谢回帖，欢迎交流 2014-08-01 12:21:44
引用回帖:
3楼: Originally posted by jinchangzi at 2014-07-31 09:01:07
这两幅图吻合的还是比较合理的，等温线其实是IV型的，在P/P0为0.35附近有一个小台阶，对应2-3nm的主介孔，P/P0大于0.9，吸附量有一个明显的飞跃，说明材料中还存在尺寸更大的而且较为均一的孔道，有可能是颗粒之间的 ...

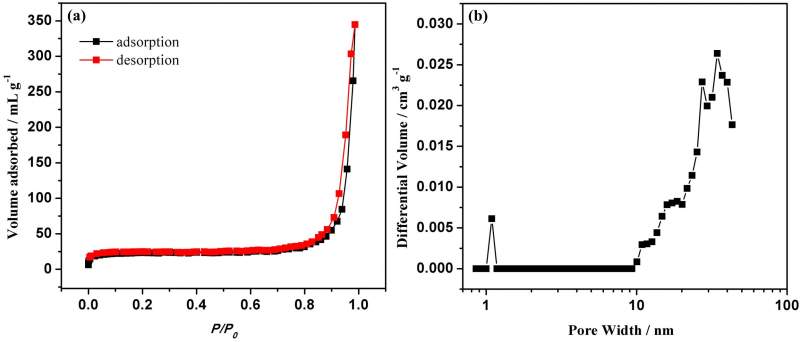

麻烦帮我看下这张图，我的样品是25nm的均匀SiO2小球，在DFT孔径分析在1.1 nm处出现了峰，那是不是就是微孔的？？但是我的吸附等温线又不属于微孔的，这要怎么分析，
分子筛的氮吸脱附图的判断-2
赞一下 回复此楼
4楼2014-07-31 09:26:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinchangzi

至尊木虫 (著名写手)
★
liwentao2010: 金币+1, 谢谢回帖，欢迎交流 2014-07-31 11:35:50
引用回帖:
4楼: Originally posted by 0707030186 at 2014-07-31 09:26:47
麻烦帮我看下这张图，我的样品是25nm的均匀SiO2小球，在DFT孔径分析在1.1 nm处出现了峰，那是不是就是微孔的？？但是我的吸附等温线又不属于微孔的，这要怎么分析，

...

更像是一种无孔材料，1.1nm的信号不能完全确认微孔的存在，就那么一个点，其它的孔分布计算方法是否也有该信号？比如HK？还有如果有微孔，看看t--plot数据，确认是否有微孔体积。颗粒间的堆积孔是肯定有的。
赞一下 回复此楼
5楼2014-07-31 10:18:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0707030186

金虫 (小有名气)
★
liwentao2010: 金币+1, 谢谢回帖，欢迎交流 2014-08-01 12:22:07
引用回帖:
5楼: Originally posted by jinchangzi at 2014-07-31 10:18:15
更像是一种无孔材料，1.1nm的信号不能完全确认微孔的存在，就那么一个点，其它的孔分布计算方法是否也有该信号？比如HK？还有如果有微孔，看看t--plot数据，确认是否有微孔体积。颗粒间的堆积孔是肯定有的。...

我不是很懂了，t--plot是在什么数据呢？
赞一下 回复此楼
6楼2014-07-31 20:11:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dj_dhy

木虫 (正式写手)

【答案】应助回帖

★
liwentao2010: 金币+1, 谢谢回帖，欢迎交流 2014-08-04 20:06:34
你孔径分布没有几十nm的峰啊，那个单位是埃米。。。。还有你说的0.8到0.9的那个问题，在你测BET的时候那些点不是自己选择的吗

[ 发自小木虫客户端 ]
赞一下 回复此楼
NOTHINGISIMPOSSIBLE
7楼2014-08-01 21:39:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dj_dhy

木虫 (正式写手)
引用回帖:
7楼: Originally posted by dj_dhy at 2014-08-01 21:39:57
你孔径分布没有几十nm的峰啊，那个单位是埃米。。。。还有你说的0.8到0.9的那个问题，在你测BET的时候那些点不是自己选择的吗

孔径图我 看错了

[ 发自小木虫客户端 ]
回复此楼
NOTHINGISIMPOSSIBLE
8楼2014-08-01 21:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官小仙

木虫 (著名写手)

前世今生
★
liwentao2010: 金币+1, 谢谢回帖，欢迎交流 2014-08-04 20:06:57
引用回帖:
6楼: Originally posted by 0707030186 at 2014-07-31 20:11:46
我不是很懂了，t--plot是在什么数据呢？...

t-plot是用来分析微孔孔体积，微孔内表面积的分析方法，用此可以侧面分析材料是不是有微孔。
你的材料我估计团聚的比较厉害吧。存在不少的的2--3nm的小孔，微孔也是有的，高压区突然增加那么多，这个很奇怪，估计是颗粒间的间隙孔造成。
你孔径分布单位是埃。最高峰对应的孔径应该是2--3nm，后面30--50nm依旧有很大的鼓包（峰），那是因为存在很多的间隙孔造成。
赞一下 回复此楼
虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
9楼2014-08-04 15:53:34
