[求助] 如何画孔径分布图 已有3人参与

我不是做催化类的，所以平时接触氮气吸脱附比较少，所以拿到试验结果不知道怎么处理……请求大哥大姐们，帮忙指导一下……
我的样品好像比表面比较小吧，得到的孔容积也不大。

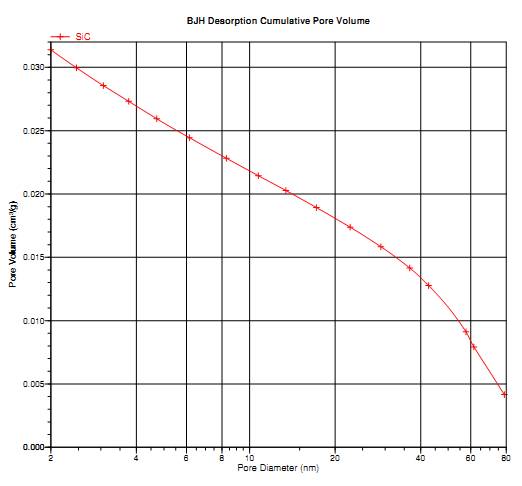

第一张图是我送样测试拿到的结果，没有给数据，只给图了，郁闷了。
横坐标是孔径，横坐标是孔容积pore volume，好像是累积孔容积吧，因为图标给的是BJH Desorption cumulative pore volume。但是我觉得很奇怪，如果把纵坐标换算成dv/dD的话，怎么是负值啊。因为随着孔径变大，怎么孔容变小，这样得出来是负值，奇怪？不知道怎么做孔径分布图，求指教？

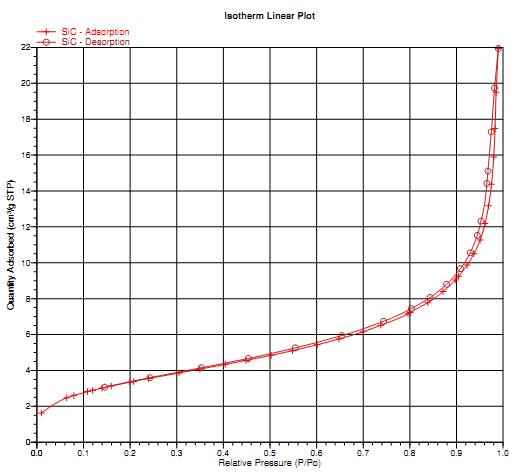

第二张图是我的氮气吸脱附的恒温图，但是好像微孔或介孔不多，BET算出来的值有点小是12.5 m2/g, 不知道是不是可以说做催化剂载体有点小。一般做催化剂的话最小要多大的比表面呢？有人说这个吸脱附图是IV型，这种说法对吗？还有能说这是含有一定量的介孔吗？

在分析这方面，小弟是菜牛。希望经常做这方面表征的大哥大姐，能给个解答，谢谢啦 呵呵
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-08-27 07:03:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笨小孩515

木虫 (著名写手)

【答案】应助回帖

refractory(金币+2): 谢谢热心回答 但还是不知道怎么做图 2011-08-27 19:42:01
因为你小孔都变成大孔了，孔径变大，累积孔容变小。不同材料的比表面要求不同，γ-氧化铝的要求在140以上，老化120以上
赞一下 回复此楼
漫漫的旅程要圆多少梦才不会后悔，真心相爱的人为什么不能长久相随,飘泊在远方的你怎能体会这种滋味,也许你早已经忘了把背影留给了谁。悠悠岁月的风尘带走了...
2楼2011-08-27 07:14:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笨小孩515

木虫 (著名写手)
引用回帖:
2楼: Originally posted by 笨小孩515 at 2011-08-27 07:14:28:
因为你小孔都变成大孔了，孔径变大，累积孔容变小。不同材料的比表面要求不同，γ-氧化铝的要求在140以上，老化120以上

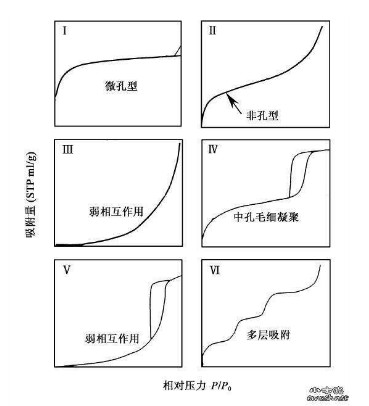

不好意思在发一张图，你参考下。
赞一下 回复此楼
漫漫的旅程要圆多少梦才不会后悔，真心相爱的人为什么不能长久相随,飘泊在远方的你怎能体会这种滋味,也许你早已经忘了把背影留给了谁。悠悠岁月的风尘带走了...
3楼2011-08-27 07:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

refractory

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 笨小孩515 at 2011-08-27 07:14:28:
因为你小孔都变成大孔了，孔径变大，累积孔容变小。不同材料的比表面要求不同，γ-氧化铝的要求在140以上，老化120以上

恩 我同意你说的，不同材料要求不同。
怎么理解你说的 小孔变成了大孔呢？ 这样的话，是不是不能作出孔径分布图了？
谢谢你的回帖啊 但是麻烦你再解释清楚一些 谢谢 呵呵
赞一下 回复此楼
4楼2011-08-27 07:34:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

refractory

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 笨小孩515 at 2011-08-27 07:27:36:
不好意思在发一张图，你参考下。

谢谢你的图，这个资料我看过，也读过相关的介绍。
我看着是和II类型符合，但是我查阅相关的文献，发现和我的等温曲线图类似的，在文献中，怎么都说是IV型的，你觉得合理吗？
赞一下 回复此楼
5楼2011-08-27 07:37:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笨小孩515

木虫 (著名写手)
引用回帖:
4楼: Originally posted by refractory at 2011-08-27 07:34:24:
恩 我同意你说的，不同材料要求不同。
怎么理解你说的 小孔变成了大孔呢？ 这样的话，是不是不能作出孔径分布图了？
谢谢你的回帖啊 但是麻烦你再解释清楚一些 谢谢 呵呵

应该是奥斯特瓦尔德熟化作用。
赞一下 回复此楼
漫漫的旅程要圆多少梦才不会后悔，真心相爱的人为什么不能长久相随,飘泊在远方的你怎能体会这种滋味,也许你早已经忘了把背影留给了谁。悠悠岁月的风尘带走了...
6楼2011-08-27 07:49:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

refractory

新虫 (初入文坛)
大家帮我看一下，能够根据第一张图画孔径分布图吗？怎么处理？
赞一下 回复此楼
7楼2011-08-27 19:35:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

refractory

新虫 (初入文坛)
这是我根据第一张图做的孔径分布图，但是从了在8.4nm处有个小峰外，孔径也小，峰值越高。 结合第二张氮气脱吸附图，如何理解这张孔径分布图。
谢谢各位了
赞一下 回复此楼
8楼2011-08-28 04:41:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15222891678

新虫 (初入文坛)

【答案】应助回帖

如何理解呢。。。我也遇到了这个问题。。。楼主知道了吗 求解答。。
赞一下 回复此楼
9楼2016-01-06 17:02:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15162118592

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
8楼: Originally posted by refractory at 2011-08-28 04:41:37
这是我根据第一张图做的孔径分布图，但是从了在8.4nm处有个小峰外，孔径也小，峰值越高。 结合第二张氮气脱吸附图，如何理解这张孔径分布图。
谢谢各位了

我的和你的图一样，也是不知道怎么处理，怎么解释孔径分布。请问你现在解决了吗

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-04-09 14:51:46
