[求助] 孔径分布图

请问各位大虾，如何画孔径分布图？
回复此楼

» 猜你喜欢
1楼 2011-09-08 14:46:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljj-21yd

版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

使用Oringe等专用的画图软件就可以。
赞一下 回复此楼
在科学的海洋里，寻找志同道合的伙伴，共同探索过去的不可能
2楼2011-09-08 15:42:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cxqtitan

主管区长

快乐的足球

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

以孔径为横坐标，孔容为横坐标做图。
赞一下 回复此楼
3楼2011-09-08 16:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zpc2004107

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
3楼: Originally posted by cxqtitan at 2011-09-08 16:07:00:
以孔径为横坐标，孔容为横坐标做图。

横坐标不是均匀坐标呢？怎么画某一孔径范围内的孔占整体的比例图呢？
赞一下 回复此楼
4楼2011-09-08 17:36:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingma0

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

建议横坐标取log对数，
赞一下 回复此楼
5楼2011-09-09 08:15:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zpc2004107

版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
5楼: Originally posted by jingma0 at 2011-09-09 08:15:16:
建议横坐标取log对数，

那怎么画某一孔径范围内的孔占整体的比例图呢？
赞一下 回复此楼
6楼2011-09-09 09:26:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cxqtitan

版主

快乐的足球

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

孔径分布图就表示某一孔径在所有孔中占的比例了。你要非得归一成100%，这个就比较高深了，估计得高数学得好才行。
赞一下 回复此楼
7楼2011-09-09 10:34:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingma0

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

引用回帖:
6楼: Originally posted by zpc2004107 at 2011-09-09 09:26:43:
那怎么画某一孔径范围内的孔占整体的比例图呢？

没理解你的意思！

是说某一范围内的孔容占总孔体积的比例？这个不是很好计算么？看原数据应该可以算出来。。但一般不关注这些吧
赞一下 回复此楼
8楼2011-09-09 15:16:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

me471084707

主管区长

面朝大海，无语。

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

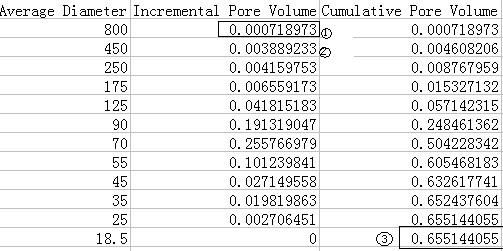

以BET报告为例，
以孔径为横坐标，incremental pore volume的① ②等等一直往下的每个都除以cumulative pore volume 的最后一个，也就是③，换算成百分比，作为纵坐标，
就做出你说的那个图来了。具体详细标号见下图。
赞一下 回复此楼
没有别的，我只想低调的活着！
9楼2011-09-09 22:27:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zpc2004107

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
5楼: Originally posted by jingma0 at 2011-09-09 08:15:16:
建议横坐标取log对数，

取对数的话，底数是多少？具体怎么取？
赞一下 回复此楼
10楼2011-09-19 20:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
