[求助] 一材料抽成的膜,做了个XRD,是单晶吗?是层状结构? 已有2人参与

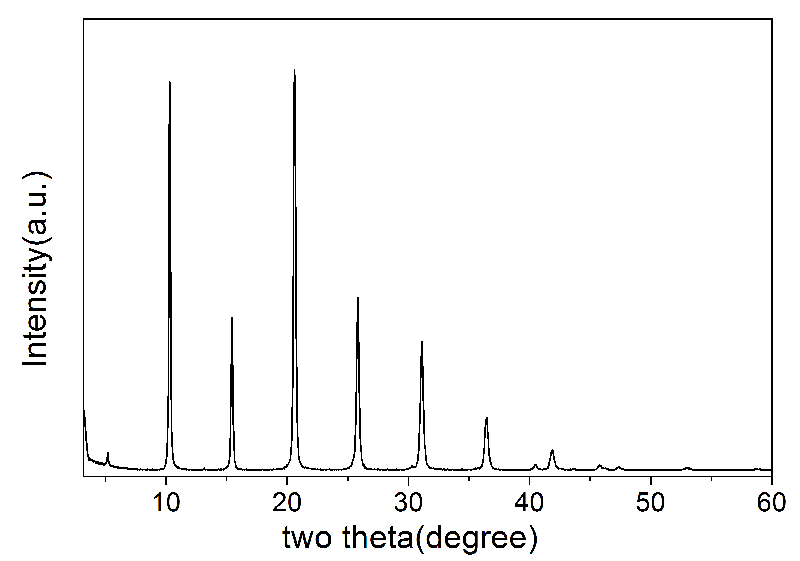

如下图所示,这是该材料的单晶吗?能说该材料是层状结构吗?

一材料抽成的膜,做了个XRD,是单晶吗?是层状结构?
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

p452_1

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
xuzhixiao: 金币+20, ★★★很有帮助, thanks~ 2014-06-30 18:30:04
这个XRD谱图只能够说明你的样品是晶体,但是单晶和多晶都能够给出这样的XRD谱图,所以不足以说明是单晶体。
这个谱图也不足以说明是层状结构。但是看你的谱图,似乎在4度以前还有衍射,建议能否做小角衍射(1度到4度)测试研究。
老歪博
2楼2014-06-30 07:15:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

p452_1

至尊木虫 (知名作家)

引用回帖:
8楼: Originally posted by xuzhixiao at 2014-07-01 12:37:57
个人感觉多孔的可能性不大,不过还是做一下看看,我想知道层状结构是怎么看的一直没有完全明白
...

首先声明,我不是做层状结构化合物研究的。下面是我的个人观点,仅仅供参考:
对于未知的层状结构,最好有单晶X-ray表征,可以解析出晶体结构,是最好的证明。
对于没有单晶的样品,或者已知结构的样品,比如氢氧化物、钼氧化物、石墨等,一般层状结构能够嵌入水分子、有机胺等易形成氢键的分子,导致层与层的距离发生改变,这样表现在粉末XRD谱图上,就是第一个峰的位置发生改变(层与层距离变化),其他的峰位置不发生变化。这样的变化可以帮助你研判化合物是否为层状结构。
老歪博
9楼2014-07-01 15:17:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

那个

金虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
谱图信噪比很好,看起来可以忽悠是单晶什么的。
但是证明是单晶似乎不太好说啊。。。。
俺们中心提供各种分析测试,iso品质,有需要站内哈~~~~
3楼2014-06-30 08:23:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhixiao

铁杆木虫 (著名写手)

Science, Technology and Art

引用回帖:
2楼: Originally posted by p452_1 at 2014-06-30 07:15:59
这个XRD谱图只能够说明你的样品是晶体,但是单晶和多晶都能够给出这样的XRD谱图,所以不足以说明是单晶体。
这个谱图也不足以说明是层状结构。但是看你的谱图,似乎在4度以前还有衍射,建议能否做小角衍射(1度到4 ...

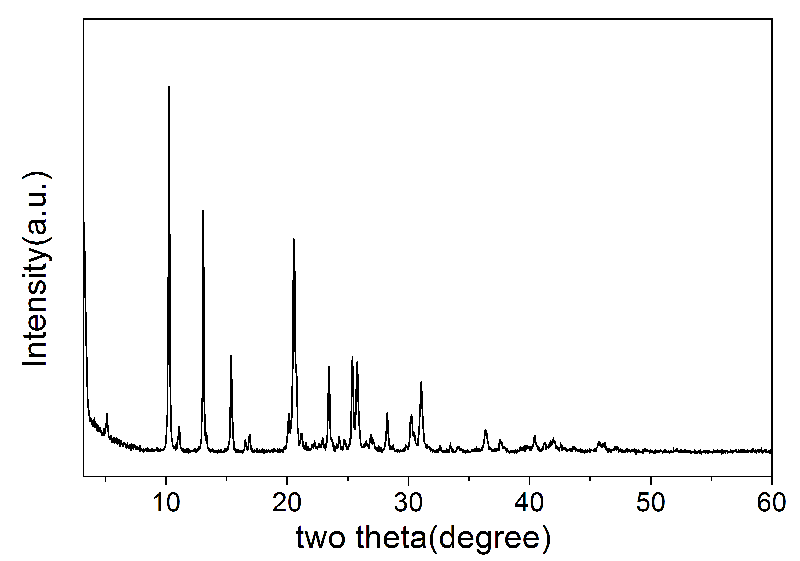

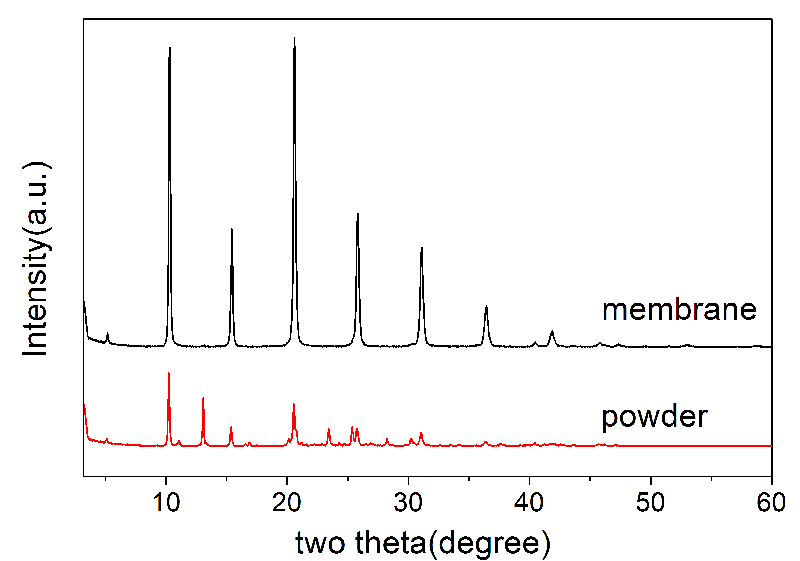

把膜碾碎后做的XRD图以及对比图,如图所示,再附上SEM图片:
一材料抽成的膜,做了个XRD,是单晶吗?是层状结构?-1


一材料抽成的膜,做了个XRD,是单晶吗?是层状结构?-2


一材料抽成的膜,做了个XRD,是单晶吗?是层状结构?-3

”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
4楼2014-06-30 11:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

p452_1

至尊木虫 (知名作家)

引用回帖:
4楼: Originally posted by xuzhixiao at 2014-06-30 11:46:55
把膜碾碎后做的XRD图以及对比图,如图所示,再附上SEM图片:



...

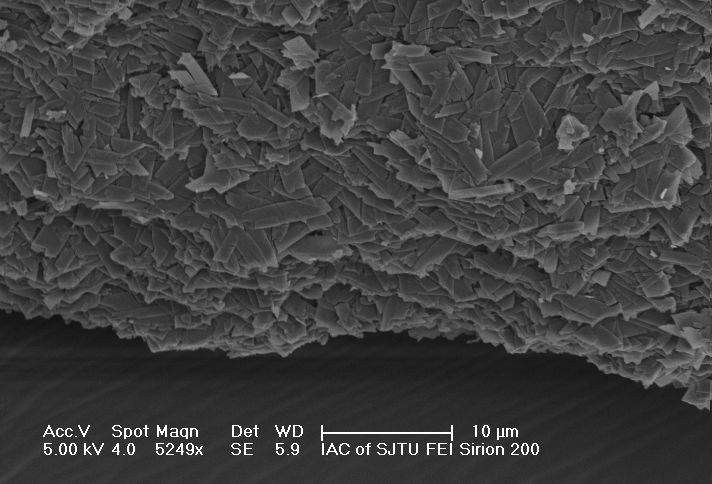

看SEM图片,你的薄膜是由许多长方形晶片组成的。这样取向的晶体往往对X-ray衍射显示各向异性,使得某些晶向取向的X-ray衍射不出现。所以研磨成粉末再测XRD比较准确,该出现的衍射峰都会出现。
这样结论更明确了,薄膜是由多晶颗粒组成的。如果晶体结构是新的,那么晶体结构可能是层状的,也有可能是多孔的。
老歪博
5楼2014-06-30 13:11:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhixiao

铁杆木虫 (著名写手)

Science, Technology and Art

引用回帖:
5楼: Originally posted by p452_1 at 2014-06-30 13:11:59
看SEM图片,你的薄膜是由许多长方形晶片组成的。这样取向的晶体往往对X-ray衍射显示各向异性,使得某些晶向取向的X-ray衍射不出现。所以研磨成粉末再测XRD比较准确,该出现的衍射峰都会出现。
这样结论更明确了, ...

那对于单片来说,有可能是单晶吗?层状结构或者多孔结构可以通过什么表征来做进一步 的表征呢?
”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
6楼2014-06-30 18:29:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

p452_1

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
xuzhixiao: 金币+20, ★★★★★最佳答案, 太感谢了 2014-07-01 18:49:09
引用回帖:
6楼: Originally posted by xuzhixiao at 2014-06-30 18:29:38
那对于单片来说,有可能是单晶吗?层状结构或者多孔结构可以通过什么表征来做进一步 的表征呢?...

晶体的单片看起来像是单晶,最好的证明方法是测量TEM的电子衍射,如果得到的衍射图谱规律清晰,就是单晶了。
至于是否为多孔结构,建议做X-ray小角衍射,如果在小角度有衍射峰,说明是多孔结构或者层状结构,并且建议查询一些关于介孔结构的文章。当然你可以做一些气体吸附的研究等。
老歪博
7楼2014-07-01 08:20:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhixiao

铁杆木虫 (著名写手)

Science, Technology and Art

引用回帖:
7楼: Originally posted by p452_1 at 2014-07-01 08:20:55
晶体的单片看起来像是单晶,最好的证明方法是测量TEM的电子衍射,如果得到的衍射图谱规律清晰,就是单晶了。
至于是否为多孔结构,建议做X-ray小角衍射,如果在小角度有衍射峰,说明是多孔结构或者层状结构,并且 ...

个人感觉多孔的可能性不大,不过还是做一下看看,我想知道层状结构是怎么看的一直没有完全明白

[ 发自手机版 http://muchong.com/3g ]
”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
8楼2014-07-01 12:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhixiao

铁杆木虫 (著名写手)

Science, Technology and Art

引用回帖:
9楼: Originally posted by p452_1 at 2014-07-01 15:17:56
首先声明,我不是做层状结构化合物研究的。下面是我的个人观点,仅仅供参考:
对于未知的层状结构,最好有单晶X-ray表征,可以解析出晶体结构,是最好的证明。
对于没有单晶的样品,或者已知结构的样品,比如氢氧 ...

最近见过一篇文章说可以用三维断层透射电镜衍射图来表征单晶的,可惜这边没有实验条件啊。那可以把湿润(有水)状态的膜直接做XRD?来表征层状结构?另外,还有一个问题是,我的晶体是分子晶体,在5KV的电子束下,就被打碎了,这个还能做电子衍射吗?透射电镜一般200KV吧。会不会瞬间打没了?
”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
10楼2014-07-01 19:00:51
