[求助] 求助！SEM图中显示的是单晶吗？为什么XRD测得的粒径同SEM相差很多？

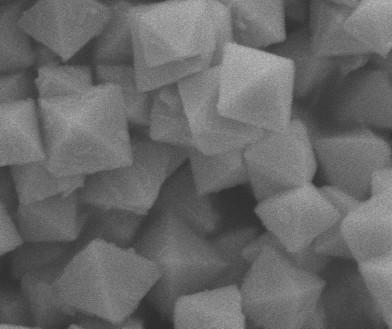

从SEM图中看 可以说八面体是单晶吗。XRD测得的粒径是70 nm ，但是从SEM图上看，每个晶体的尺寸都在150 nm 以上。如果是单晶的话，两者应该差不多大小才对，为什么有这么大的差别呢？





[ Last edited by lifangzhao on 2013-3-28 at 15:18 ]
回复此楼

» 收录本帖的淘帖专辑推荐

仪器、分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
生活总是让我们遍体鳞伤，但到后来，那些受伤的地方一定会变成我们最强壮得地方。
1楼 2013-03-28 14:55:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzcentaurus

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lifangzhao: 金币+10, ★★★很有帮助, 谢谢！ 2013-03-29 10:51:40
不同的表征手段告诉你的“尺寸大小”总是不一样的，这是表征手段的原理不一样，这是正常的。
通过XRD图谱用谢乐公式计算出来的是coherent length，也就是能相干地反射X光的相干尺寸，平常所说的晶粒尺寸就是这个。因为不确定你的sem到底看到的是不是单个晶粒，所以有可能是一个八面体包含多个晶粒，也有可能是八面体就是一个晶粒，但是xrd图谱中的峰宽不仅仅来源于你的小晶粒，还可能有应力之类的，当你在计算晶粒尺寸的时候没有包含这些因素时，便把所有的峰宽归因于更小的晶粒尺寸，这样它就小于你在sem中看到的大小了。
赞一下 回复此楼
2楼2013-03-28 19:26:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lifangzhao

金虫 (正式写手)
引用回帖:
2楼: Originally posted by zzcentaurus at 2013-03-28 19:26:13
不同的表征手段告诉你的“尺寸大小”总是不一样的，这是表征手段的原理不一样，这是正常的。
通过XRD图谱用谢乐公式计算出来的是coherent length，也就是能相干地反射X光的相干尺寸，平常所说的晶粒尺寸就是这个。 ...

明白了，谢谢！还有个问题想问一下，怎么能够判断SEM图中的八面体是一个晶粒还是多个晶粒呢，XRD测得和SEM看到的尺寸不一致，是不是就可以说该八面体是多晶呢，投文章的时候一个审稿人问的，希望能够帮忙解答，非常感谢！
赞一下 回复此楼
生活总是让我们遍体鳞伤，但到后来，那些受伤的地方一定会变成我们最强壮得地方。
3楼2013-03-29 08:50:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzcentaurus

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by lifangzhao at 2013-03-29 08:50:32
明白了，谢谢！还有个问题想问一下，怎么能够判断SEM图中的八面体是一个晶粒还是多个晶粒呢，XRD测得和SEM看到的尺寸不一致，是不是就可以说该八面体是多晶呢，投文章的时候一个审稿人问的，希望能够帮忙解答，非常 ...

嗯，我觉得如果能够确定八面体中没什么应力引起XRD的峰宽，那么应该可以说八面体是多晶的
赞一下 回复此楼
4楼2013-04-02 23:13:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王晓萌

木虫 (著名写手)

【答案】应助回帖

确定是不是单晶 可以去做下透射电镜里的那个 我感觉不是单晶。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
学习科研，学习学习的能力。
5楼2013-04-03 02:25:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小戈壁

新虫 (初入文坛)
楼主～我想问你这是什么材料，我做出一个跟这个好像的

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-11-14 22:56:40
