[求助] CAD图形导Gambit图形丢失 已有1人参与

用CAD画模型包括一个矩形和六条直线,想导入Gambit里划分网格。选中模型输出sat格式文件时出错:6个非面域、实体被忽略。导入Gambit后发现只有一个矩形框,六条直线都消失了。求高手知道是怎么回事?

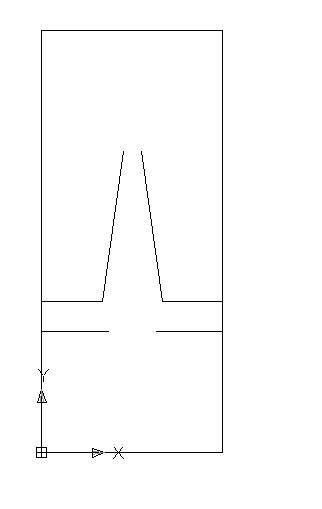

附上CAD和Gambit的截图

CAD图形导Gambit图形丢失


CAD图形导Gambit图形丢失-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lipin0914

金虫 (小有名气)

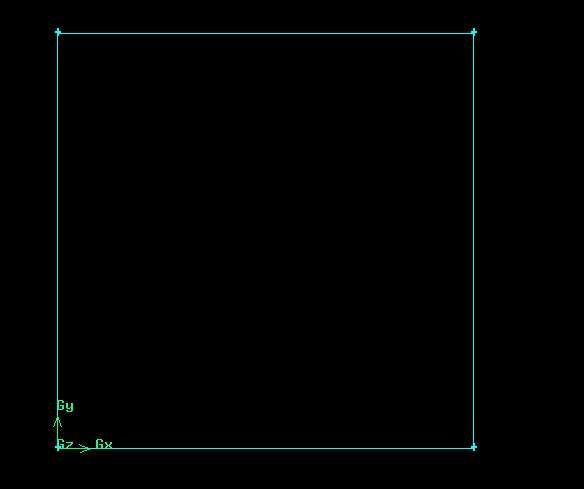

第二张图传错了,应该是个矩形框而不是方框。不过是一个意思,直线丢失,求高手们指点
2楼2014-06-24 22:15:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiqt

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
lipin0914: 金币+5, 有帮助, CAD不能导出IGS格式文件,我自己查了查好像得用CAD mechanical 2014-08-14 09:25:03
先转成igs格式的,igs格式是cad和cae通用格式,应该可以的
知识是拿来用的,致力于运用知识~~
3楼2014-06-25 11:43:49
