[求助] cad导出的sat文件导入gambit文件问题 已有2人参与

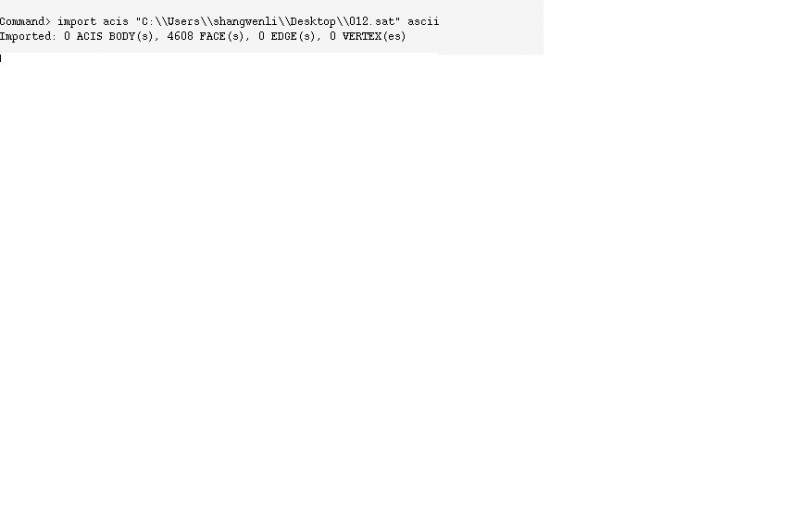

我用得到了一个cad网格，执行面域命令后，导成sat文件，然后将sat文件导入gambit，出现了显示：imported：0 ACIS BODY(S), 4608 FACE (S),0 EDGE (S), 0 VERTEX (S),怎么解决这个问题，求指导，
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-06 15:58:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nedu_1227

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
2楼2014-05-06 16:19:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

子子丘水

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
应该是导入格式选错了吧！在CAD中导出为ACIS类型的模型文件（*·sat）再导入，导入方法为File/Import/ACIS....
赞一下 回复此楼
交流！分享！共赢！
3楼2014-05-06 17:10:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shagn

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by nedu_1227 at 2014-05-06 16:19:42
方法不对吧，Cad里面画完图之后，保存为Acis格式的，在gambit里面可以导入。

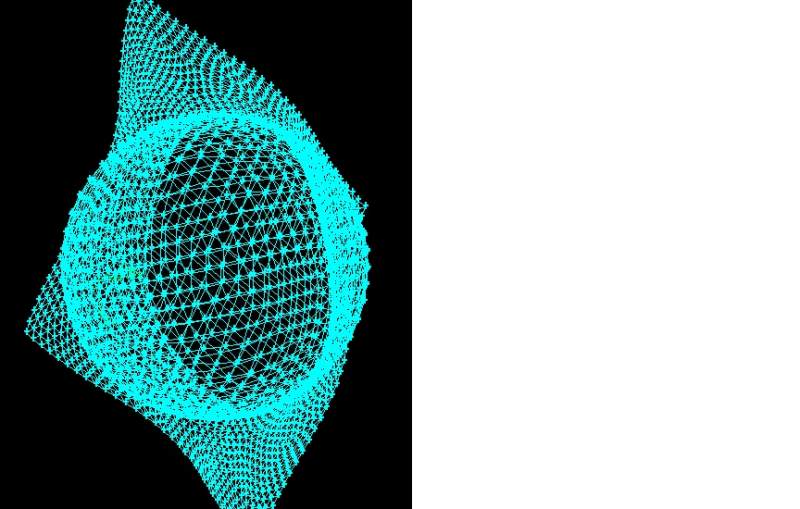

是按你说的，导入之后全是一个个个小三角形
赞一下 回复此楼
4楼2014-05-07 09:16:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nedu_1227

禁虫 (著名写手)
本帖内容被屏蔽
5楼2014-05-07 09:22:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shagn

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by nedu_1227 at 2014-05-07 09:22:00
能截个图看看吗？...

如图
cad导出的sat文件导入gambit文件问题
赞一下 回复此楼
6楼2014-05-09 16:18:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shagn

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by shagn at 2014-05-09 16:18:33
如图

...

如图
cad导出的sat文件导入gambit文件问题-1
赞一下 回复此楼
7楼2014-05-09 16:20:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nedu_1227

禁虫 (著名写手)
本帖内容被屏蔽
8楼2014-05-10 09:14:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

籽籽

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by nedu_1227 at 2014-05-10 09:14:16
画这样带曲面的图形，用CAD好像不太适合，以前我们用的是solidwoks...

用CATIA画曲面吧...可以换下其他格式看看啊
赞一下 回复此楼
心中有个期待实现的梦想。
9楼2014-05-10 10:03:29
