[求助] 6DOF模拟叶轮不转求助 已有1人参与

主要模拟从入口水流进入,带动叶轮旋转,从出口出去

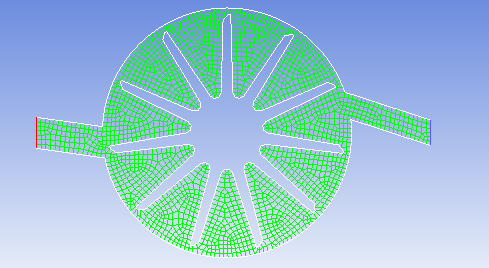

首先是网格:
6DOF模拟叶轮不转求助
右边是入口,左边是出口,两边是墙,叶轮也是墙

6DOF的C语言文件:
#include "udf.h"

//密度铝2.7g/mm^3
//重心(0,0)

DEFINE_SDOF_PROPERTIES(move_mesh,prop,omega,time,dtime)
{
    prop[SDOF_MASS] = 15.198; /*质量*/
    prop[SDOF_IXX] = 1644317e-9; /*x方向惯性矩*/
    prop[SDOF_IYY] = 1644317e-9; /*y方向惯性矩*/
    prop[SDOF_IZZ] = 3072632e-9; /*z方向惯性矩*/
    prop[SDOF_ZERO_TRANS_X] = TRUE; /*限制x方向位移*/
    prop[SDOF_ZERO_TRANS_Y] = TRUE; /*限制y方向位移*/
    prop[SDOF_LOAD_LOCAL] = TRUE; //全局坐标
}

fluent设置和模拟结果:
没找到好点的图床,直接用了onedrive:
https://onedrive.live.com/redir?resid=F28D26D225239FB4!681&authkey=!AAUdaNygxucljag&ithint=folder%2c
大致设置说明:
1.瞬时计算
2.标准K-E
3.设置入口速度1M/S,出口静压为0
4.激活6DOF等
5.求解器参数都默认
6.每次只迭代了5次,步长0.001,总共3000步,为调试节省时间

模拟结果见图:叶轮完全不转,而且还出现了:Divergence detected in AMG solver: pressure correction的错误
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)


【答案】应助回帖

感谢参与,应助指数 +1
我看楼主的网格是连在一起的?会不会是网格的问题。
2楼2014-03-25 21:18:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

654123789sw

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by openfoam at 2014-03-25 21:18:25
我看楼主的网格是连在一起的?会不会是网格的问题。

用CAD画的图,2个面域导出sat,然后用gambit导入,外面的面减去里面叶轮的面划分的四面网格,其他没设置
6DOF的在网格里需要特殊设置吗?怎么设置?
3楼2014-03-25 21:29:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)


引用回帖:
3楼: Originally posted by 654123789sw at 2014-03-25 21:29:48
用CAD画的图,2个面域导出sat,然后用gambit导入,外面的面减去里面叶轮的面划分的四面网格,其他没设置
6DOF的在网格里需要特殊设置吗?怎么设置?...

我觉得你应该设置两套网格,中间用交界面。里面的网格才能滑移啊~
4楼2014-03-25 22:06:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maw122

银虫 (小有名气)

虽然没有做过,楼下的回答和楼主的问题似乎不是一个问题
5楼2014-03-26 14:48:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
