| 查看: 3145 | 回复: 2 | |||
fly_elephan银虫 (小有名气)
|
[求助]
ansys仿真玻璃弯曲形变 已有1人参与
|

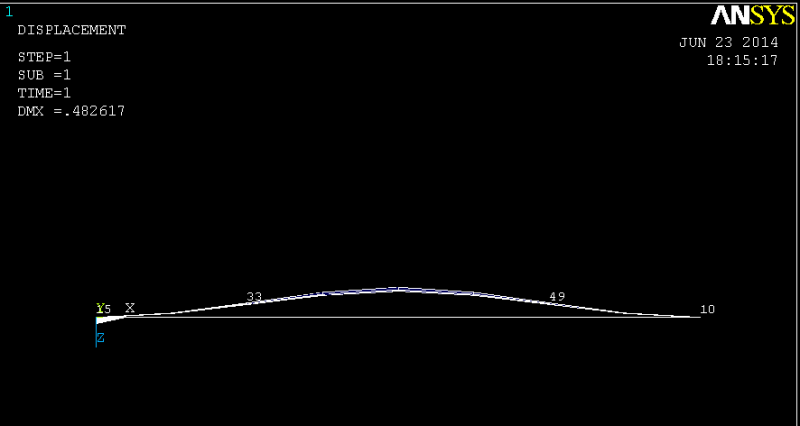

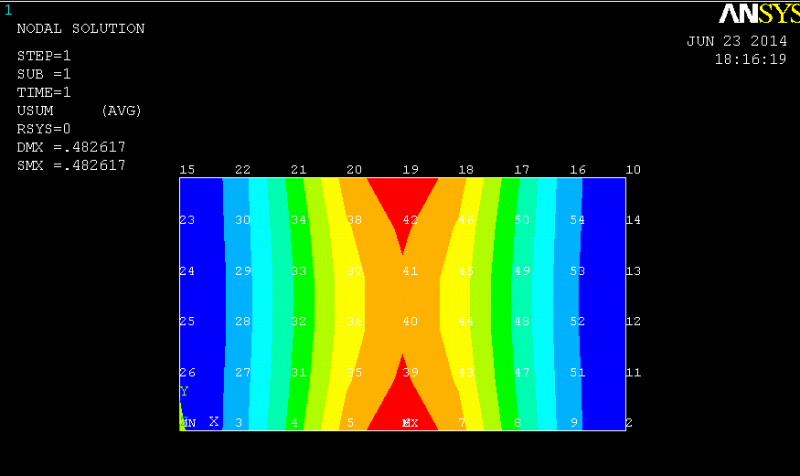

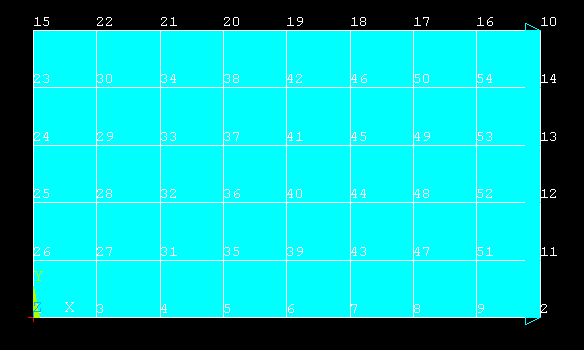

如图，本人用ansys9.0仿真玻璃弯曲形变，采用shell63模型，模型为1219.4mm*692.2mm的矩形，两端施加位移约束为all DOF,在矩形中线node上施加载荷为-10N的力，仿真结果如下图，但查看DOF位移时，只有z方向的，但是我更关心的是x方向的位移，这个数值为0，我想可能是x方向的位移很小（um级别），所以被忽略了，想请教一下高人，我该怎么设置一下才能在x方向上有位移呢。 1.PNG  2.PNG  3.PNG |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 2.PNG
- 附件 2 : 3.PNG
2014-06-23 18:17:29, 13.89 K
2014-06-23 18:17:39, 37.11 K
