[求助] fluent运用UDF三维弯管模拟， 如何给定进口圆周速度（初学者）已有1人参与

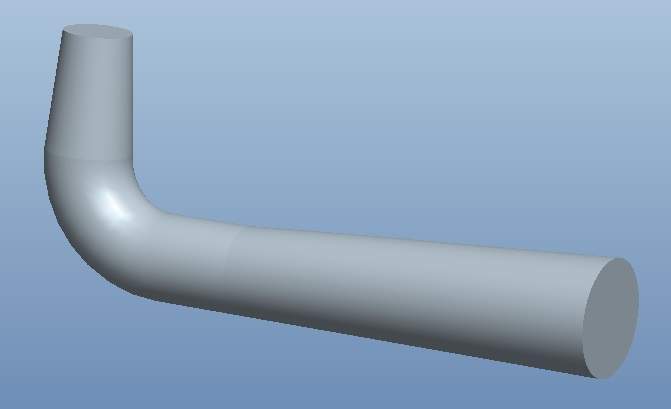

本人对三维弯管进行数值模拟，模型如图1所示。
须给定进口速度，准备按轴向、径向和周向给定（velocity  specification method采用component   圆柱坐标系）。
径向速度取：0 m/s
轴向速度为常量
周向速度采用UDF 给定，如下：
#include "udf.h"
DEFINE_PROFILE(inlet_x_velocity, thread, position)
{
  real x[ND_ND]; /* this will hold the position vector */
  real xc,y;
  face_t f;
  begin_f_loop(f,thread)
{
  F_CENTROID(x, f, thread);
  xc=x[0];
  y=x[1];
  if(pow((xc*xc+y*y)/(1.44*1.44),0.5)<=0.001&&pow((xc*xc+y*y)/(1.44*1.44),0.5)>=0)
          F_PROFILE(f, thread, position)=0;
  else if(pow((xc*xc+y*y)/(1.44*1.44),0.5)<=0.8&&pow((xc*xc+y*y)/(1.44*1.44),0.5)>=0.001)
          F_PROFILE(f, thread, position)=2.34*log(1000*pow((xc*xc+y*y)/(1.44*1.44),0.5));
  else
          F_PROFILE(f, thread, position)=-0.0782*1000*pow((xc*xc+y*y)/(1.44*1.44),0.5)+78.213;
}
  end_f_loop(f, thread)
}

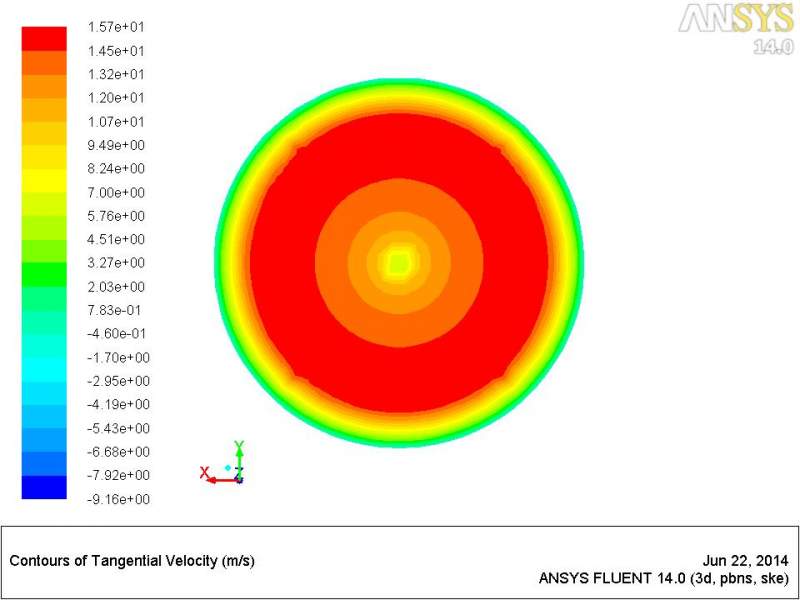

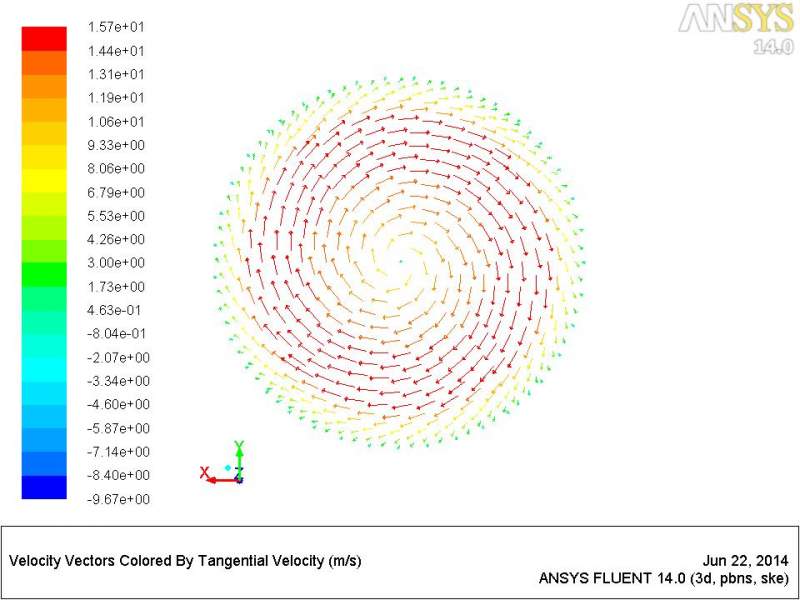

其效果如图2，图3。

问题1：如图2所示，左边lable中显示的深色速度分布在哪儿（是在壁面上吗）？

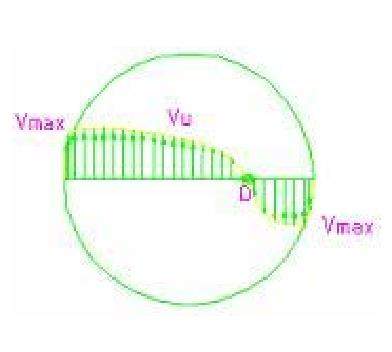

问题2：如何实现速度旋转中心的偏移，示意图如图4所示。
可否采用
F_PROFILE(f, thread, position)=2.34*log(1000*pow(((xc-a)*(xc-a)+y*y)/(1.44*1.44),0.5))  即  实现向x方向平移a个单位？？

fluent运用UDF三维弯管模拟， 如何给定进口圆周速度（初学者）


fluent运用UDF三维弯管模拟， 如何给定进口圆周速度（初学者）-1


fluent运用UDF三维弯管模拟， 如何给定进口圆周速度（初学者）-2


fluent运用UDF三维弯管模拟， 如何给定进口圆周速度（初学者）-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-06-22 22:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
需要数学函数公式
赞一下 回复此楼
2楼2014-06-23 11:19:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

horstchen

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2014-06-23 11:19:38
需要数学函数公式

我的意思是：不实现与图4完全一致的速度分布，只实现速度旋转中心的偏移，具体的速度分布还是和帖子里给的数学公式一样
赞一下 回复此楼
3楼2014-06-23 22:21:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

278647873

新虫 (小有名气)
引用回帖:
3楼: Originally posted by horstchen at 2014-06-23 22:21:09
我的意思是：不实现与图4完全一致的速度分布，只实现速度旋转中心的偏移，具体的速度分布还是和帖子里给的数学公式一样...

同学，图4里面的速度侧型是怎么做出来的？管里面装了什么东西？
赞一下 回复此楼
4楼2014-07-02 09:48:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

horstchen

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by 278647873 at 2014-07-02 09:48:42
同学，图4里面的速度侧型是怎么做出来的？管里面装了什么东西？...

我从别人的论文截的图，怎么后处理的我也不知道
管里面的是水
赞一下 回复此楼
5楼2014-07-02 10:29:57
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

278647873

新虫 (小有名气)
原来的速度是 v=uR
偏移之后是v=u(R-x) x为偏移量？
赞一下 回复此楼
6楼2014-07-02 15:57:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

horstchen

银虫 (初入文坛)
引用回帖:
6楼: Originally posted by 278647873 at 2014-07-02 15:57:58
原来的速度是 v=uR
偏移之后是v=u(R-x) x为偏移量？

多谢
我在帖子里列了
原式：F_PROFILE(f, thread, position)=2.34*log(1000*pow((xc*xc+y*y)/(1.44*1.44),0.5));

后来   F_PROFILE(f, thread, position)=2.34*log(1000*pow(((xc-a)*(xc-a)+y*y)/(1.44*1.44),0.5))   偏移a 个单位

实现的就是v=u(R-x) ，只是我在靠近壁面的速度分布有问题，需要进行另外的调整
赞一下 回复此楼
7楼2014-07-02 17:39:07
