版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

返回列表

horstchen

银虫 (初入文坛)

应助: 2 (幼儿园)
金币: 408.6
帖子: 42
在线: 42.9小时
虫号: 2667090
注册: 2013-09-20
性别: GG
专业: 水力机械及其系统

[求助] fluent运用UDF三维弯管模拟，如何给定进口圆周速度（初学者）已有1人参与

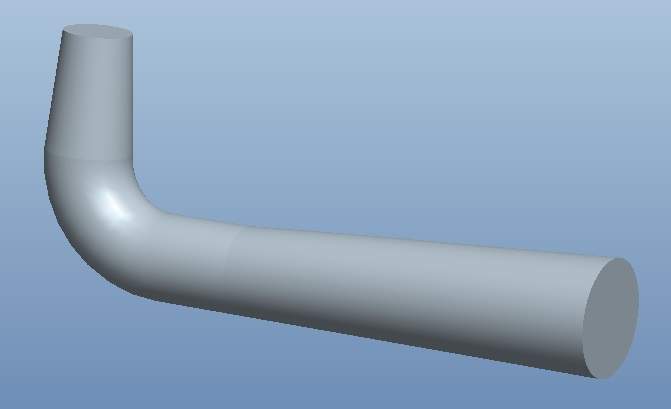

本人对三维弯管进行数值模拟，模型如图1所示。
须给定进口速度，准备按轴向、径向和周向给定（velocity  specification method采用component 圆柱坐标系）。
径向速度取：0 m/s
轴向速度为常量

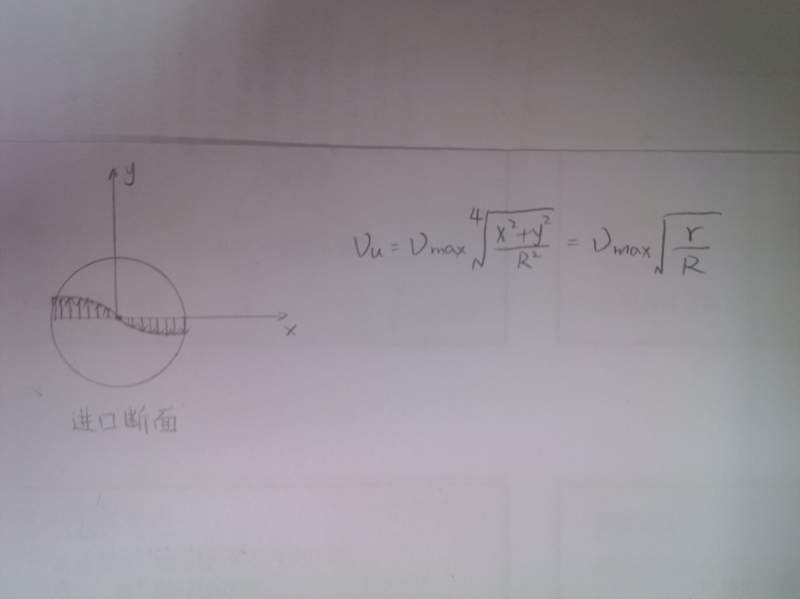

周向速度采用UDF 给定，具体速度公式图2所示。

之前曾采用如下UDF：
DEFINE_PROFILE(inlet_x_velocity, thread, position)
{
  real x[ND_ND]; /* this will hold the position vector */
  real y;
  face_t f;
  begin_f_loop(f,thread)
{
  F_CENTROID(x, f, thread);
  y=x[1];
  F_PROFILE(f, thread, position) = 25*pow((y*y)/(1.44*1.44),0.25);
}
  end_f_loop(f, thread)
}

求虫友们帮帮忙，给点意见，看如何实现图2中进口圆周速度

图1

图2

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

急，在FLUENT中如何同时调用两个UDF？已经有11人回复
FLUENT-UDF中保存变量已经有5人回复
FLUENT三维建模后入口速度为抛物线怎么写UDF？已经有8人回复
fluent udf求电弧半径已经有6人回复
Fluent中 UDF ADJUST 宏链接问题已经有7人回复
Fluent的UDF详细中文介绍已经有585人回复
Fluent UDF问题已经有6人回复
fluent中UDF编译的问题！已经有6人回复
fluent udf 热源已经有9人回复
fluent 加载udf出现这样错误怎么办已经有14人回复
如何在fluent中同时调用两个udf文件已经有3人回复
关于fluentUDF的一个小问题！已经有5人回复
学习fluent udf 已经有5人回复
fluent udf请教已经有16人回复
fluent计算多相流问题时，UDF能否提取单元内分相速度，以及单元平均速度已经有5人回复
Fluent中UDF自定义了一个热流密度已经有12人回复
fluent cfx 用UDF对加速度冲击编程已经有10人回复
fluent-udf自定义标量方程边界条件已经有5人回复
求助！！！我想要在fluent中针对一个面进行积分，那么UDF应该用什么宏函数？怎么用？已经有5人回复
fluent中用udf编写三维速度边界条件出现错误，大家来指导一下啊已经有9人回复

1楼 2014-06-01 22:17:09

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mwm621

木虫 (小有名气)

应助: 11 (小学生)
金币: 1660.6
散金: 888
红花: 4
帖子: 55
在线: 243.1小时
虫号: 1839423
注册: 2012-05-29
性别: GG
专业: 催化化学

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
horstchen: 金币+8, ★★★很有帮助, pow((x*x+y*y)/(1.44*1.44),0.25) 应该是xc*XC+y*y 2014-06-04 09:29:17

DEFINE_PROFILE(inlet_x_velocity, thread, position)
{
  real x[ND_ND]; /* this will hold the position vector */
  real xc,y;
  face_t f;
  begin_f_loop(f,thread)
{
  F_CENTROID(x, f, thread);
  xc=x[0];
  y=x[1];
  F_PROFILE(f, thread, position) = 25*pow((x*x+y*y)/(1.44*1.44),0.25);
}
  end_f_loop(f, thread)
}

楼主是说这个意思么？

赞一下

回复此楼

2楼2014-06-02 11:13:05

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

horstchen

银虫 (初入文坛)

应助: 2 (幼儿园)
金币: 408.6
帖子: 42
在线: 42.9小时
虫号: 2667090
注册: 2013-09-20
性别: GG
专业: 水力机械及其系统

引用回帖:

2楼: Originally posted by mwm621 at 2014-06-02 11:13:05
DEFINE_PROFILE(inlet_x_velocity, thread, position)
{
  real x; /* this will hold the position vector */
  real xc,y;
  face_t f;
  begin_f_loop(f,thread)
{
  F_CENTROID(x, f, thread);
  xc=x; ...

fluent提示错误
invalid type for binary expression: array 3 of float * array 3 of float.

应该是
F_PROFILE(f, thread, position)=25*pow((x*x+y*y)/(1.44*1.44),0.25);
这句出错了

赞一下

回复此楼

3楼2014-06-02 12:27:12

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mwm621

木虫 (小有名气)

应助: 11 (小学生)
金币: 1660.6
散金: 888
红花: 4
帖子: 55
在线: 243.1小时
虫号: 1839423
注册: 2012-05-29
性别: GG
专业: 催化化学

引用回帖:

3楼: Originally posted by horstchen at 2014-06-02 12:27:12
fluent提示错误
invalid type for binary expression: array 3 of float * array 3 of float.

应该是
F_PROFILE(f, thread, position)=25*pow((x*x+y*y)/(1.44*1.44),0.25);
这句出错了...

real x[ND_ND]; /* this will hold the position vector */
...
{
  F_CENTROID(x, f, thread);
  xc=x[0];
  y=x[1];

是这个样子啊，x[ND_ND]后面必须有[]指明是哪个坐标上的点。。。

赞一下

回复此楼

4楼2014-06-02 12:50:22

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

horstchen

银虫 (初入文坛)

应助: 2 (幼儿园)
金币: 408.6
帖子: 42
在线: 42.9小时
虫号: 2667090
注册: 2013-09-20
性别: GG
专业: 水力机械及其系统

引用回帖:

4楼: Originally posted by mwm621 at 2014-06-02 12:50:22
real x; /* this will hold the position vector */
...
{
  F_CENTROID(x, f, thread);
  xc=x;
  y=x;

是这个样子啊，x后面必须有[]指明是哪个坐标上的点。。。...

x[ND_ND]后面必须有[]指明是哪个坐标上的点

不是这个，fluent编译的UDF有x[ND_ND]

fluent提示 line 12 出问题，对应的是这句
F_PROFILE(f, thread, position)=25*pow((x*x+y*y)/(1.44*1.44),0.25)

赞一下

回复此楼

5楼2014-06-02 13:57:11

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
