[求助] 氧化石墨烯的XRD、AFM分析? 已有1人参与

详细些,本科毕业论文里面用。非常谢谢

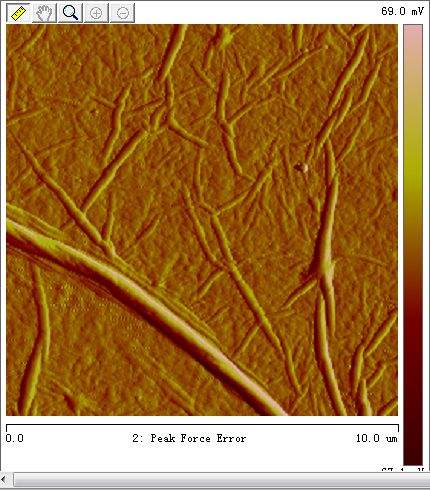

氧化石墨烯的XRD、AFM分析?


氧化石墨烯的XRD、AFM分析?-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

感谢参与,应助指数 +1
XRD图与氧化石墨烯的基本匹配,但是AFM做得不好,你应该找一个薄片状,分析一下厚度,大约1nm左右。
加油!
2楼2014-06-20 18:29:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王俊洋95

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by liwentao2010 at 2014-06-20 18:29:20
XRD图与氧化石墨烯的基本匹配,但是AFM做得不好,你应该找一个薄片状,分析一下厚度,大约1nm左右。

可否详细一点,本科阶段XRD基本没接触过,不会看图啊。比如说写毕业设计对这个图该怎么分析
3楼2014-06-20 23:02:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主

★ ★ ★ ★ ★
王俊洋95(费姚永芬代发): 金币+5, 谢谢交流 2014-06-21 22:00:11
引用回帖:
3楼: Originally posted by 王俊洋95 at 2014-06-20 23:02:36
可否详细一点,本科阶段XRD基本没接触过,不会看图啊。比如说写毕业设计对这个图该怎么分析...

氧化石墨烯的XRD图中,特征峰{001}在11.2度左右出现,会间接说明该物质存在;最直接的方法,用AFM表征,单层的厚度大约0.3nm左右,一般很难做到单层,基本都是几个层面叠加;你也可以用SEM或TEM表征能看到透明的褶皱状,犹如透明塑料薄膜。
加油!
4楼2014-06-21 09:24:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

欣欣向蓉

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by liwentao2010 at 2014-06-21 09:24:07
氧化石墨烯的XRD图中,特征峰{001}在11.2度左右出现,会间接说明该物质存在;最直接的方法,用AFM表征,单层的厚度大约0.3nm左右,一般很难做到单层,基本都是几个层面叠加;你也可以用SEM或TEM表征能看到透明的褶 ...

想问下,石墨烯AFM中,那个Section nanlysis 中的高度图是怎么得到的
5楼2017-03-14 15:54:49
