小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » MATLAB » MATLAB中用simulink仿真二自由度振动系统
121/2返回列表12下一页
查看: 7003  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jssnlina

新虫 (小有名气)

[求助] MATLAB中用simulink仿真二自由度振动系统 已有4人参与

在MATLAB中用simulink仿真二自由度振动系统，图如下所示，那我用simulink仿真的图正确吗？如果想看两个示波器的幅值随着其中某个参数比如m2的变化而变化，应该如何操作呢？

MATLAB中用simulink仿真二自由度振动系统

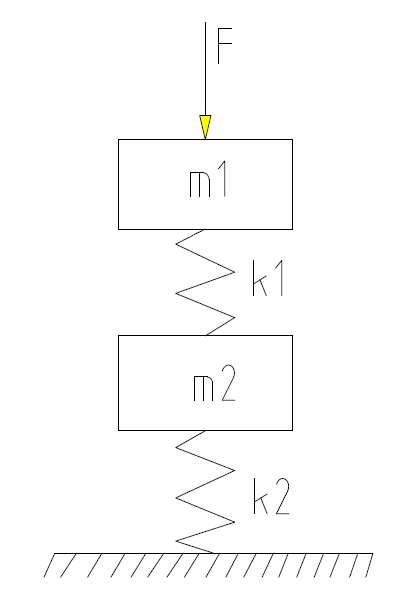

二自由度系统


MATLAB中用simulink仿真二自由度振动系统-1
simulink仿真模块
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-13 16:19:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

释翼十一

银虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by jssnlina at 2014-06-18 15:20:54
我主要是想得到这个系统的隔振效果，也就是k2*x2/k1*x1的比值随质量m2的变化而变化的曲线图。其中x1和x2是振幅...

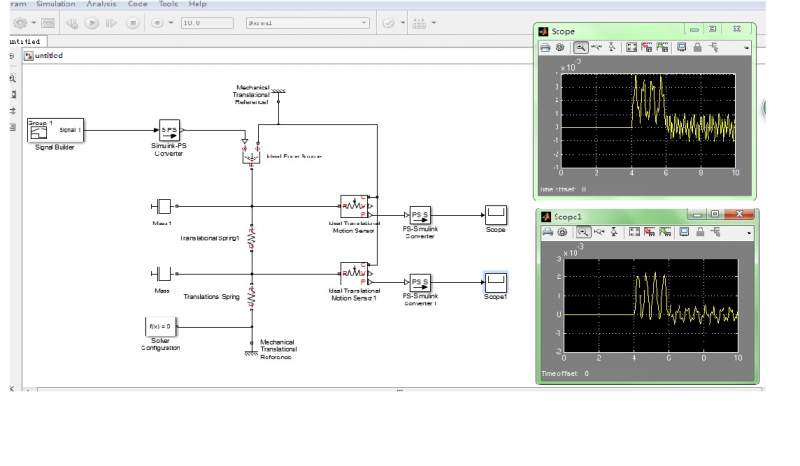

抱歉啊  前几天有事   这个不知道你能不能用   用simscape搭的
MATLAB中用simulink仿真二自由度振动系统-2
赞一下(2人) 回复此楼
灿烂笑容隐去的情绪就是不断擦掉的记忆甘苦自知撑大一颗心脏
8楼2014-06-25 10:50:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

unixbirds

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
http://www.mathworks.co.uk/matla ... 4-suspension-system

Semi-active Control of Skyhook for 1/4 Suspension System
赞一下(1人) 回复此楼
2楼2014-06-15 01:45:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jssnlina

新虫 (小有名气)
有帮助的吗？
回复此楼
3楼2014-06-16 15:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

释翼十一

银虫 (正式写手)

【答案】应助回帖

看不懂你的simulink模块    能不能给出你想得到的两个参数间的具体数学关系我   我做一个发你
赞一下 回复此楼
灿烂笑容隐去的情绪就是不断擦掉的记忆甘苦自知撑大一颗心脏
4楼2014-06-17 11:44:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jssnlina

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 释翼十一 at 2014-06-17 11:44:56
看不懂你的simulink模块    能不能给出你想得到的两个参数间的具体数学关系我   我做一个发你

我主要是想得到这个系统的隔振效果，也就是k2*x2/k1*x1的比值随质量m2的变化而变化的曲线图。其中x1和x2是振幅
赞一下 回复此楼
5楼2014-06-18 15:20:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackxaut

新虫 (初入文坛)

【答案】应助回帖

你是研究什么的，我也是动力学方面，9月份读博一，光知道些皮毛，别的专业转过来的。
赞一下 回复此楼
6楼2014-06-23 20:29:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jssnlina

新虫 (小有名气)
引用回帖:
6楼: Originally posted by jackxaut at 2014-06-23 20:29:55
你是研究什么的，我也是动力学方面，9月份读博一，光知道些皮毛，别的专业转过来的。

振动筛减振的，暑假后研三。虽然我一直学的机械，但是振动筛是刚刚开始接触
赞一下 回复此楼
7楼2014-06-24 09:21:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jssnlina

新虫 (小有名气)
引用回帖:
8楼: Originally posted by 释翼十一 at 2014-06-25 10:50:32
抱歉啊  前几天有事   这个不知道你能不能用   用simscape搭的

...

非常感谢，我去研究一下~~
赞一下 回复此楼
9楼2014-06-25 15:24:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gw1300205005

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 释翼十一 at 2014-06-17 11:44:56
看不懂你的simulink模块    能不能给出你想得到的两个参数间的具体数学关系我   我做一个发你

您好，请问，对于二自由度振动系统，转换为状态方程后，系统是线性时变的，请问如何在simulik中用S-function仿真或其他方法？

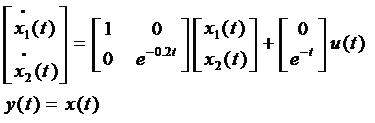

状态方程如下：
MATLAB中用simulink仿真二自由度振动系统-3


MATLAB中用simulink仿真二自由度振动系统-4
赞一下 回复此楼
10楼2014-08-24 09:31:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
