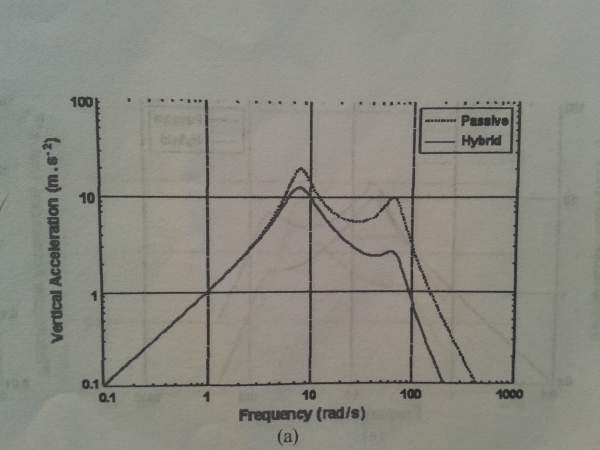

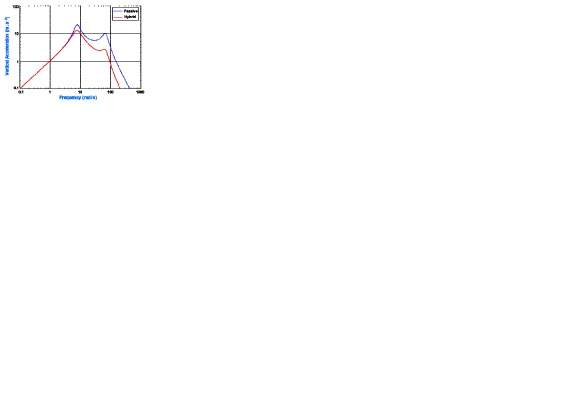

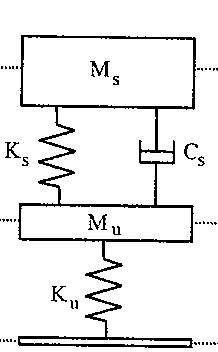

在写个论文,对2自由度弹簧阻尼质量系统下部进行速度输入(如图1.jpg), 频率范围0.1-200rad/s.请问用什么方法能画出如下的频率响应图(如图3.jpg)？，应该不是bode图，bode图好像没有工程单位，好像也不是功率谱密度图。先谢！
matlab中用什么方法画出弹簧阻尼质量系统类似如下的频谱图


matlab中用什么方法画出弹簧阻尼质量系统类似如下的频谱图-1


matlab中用什么方法画出弹簧阻尼质量系统类似如下的频谱图-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-27 23:50:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xnw_

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
birongbi: 金币+5, ★有帮助 2013-12-31 07:33:55
1592203609: 金币+1, 谢谢回帖！ 2013-12-31 17:34:02
先求时域响应，然后用FFT求快速傅里叶变换，用plot直接画图就可以了（要对应频率分辨率标注单位）
赞一下 回复此楼
2楼2013-12-29 14:35:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xnw_

金虫 (正式写手)
忘说了，纵向如果用对数坐标的话就用semilogy
赞一下 回复此楼
3楼2013-12-29 14:38:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

birongbi

木虫 (小有名气)
引用回帖:
2楼: Originally posted by xnw_ at 2013-12-29 14:35:40
先求时域响应，然后用FFT求快速傅里叶变换，用plot直接画图就可以了（要对应频率分辨率标注单位）

那用simulink进行仿真的话，如何画这样的图呢？因为我的实际系统比这个还复杂。
赞一下 回复此楼
4楼2013-12-31 07:28:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xnw_

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
birongbi: 金币+5, ★★★很有帮助 2014-01-07 22:52:38

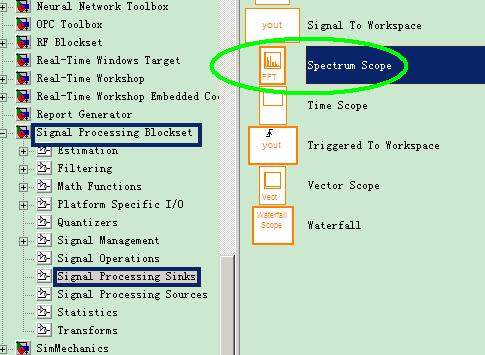

可以试试这个模块
matlab中用什么方法画出弹簧阻尼质量系统类似如下的频谱图-3
赞一下 回复此楼
5楼2013-12-31 15:57:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

birongbi

木虫 (小有名气)
楼上对这个挺熟的，非常感谢！用你的方法好像能行，我试了一下，但频谱没显示，不知何故，能帮忙在看一下问题吗？非常感谢！

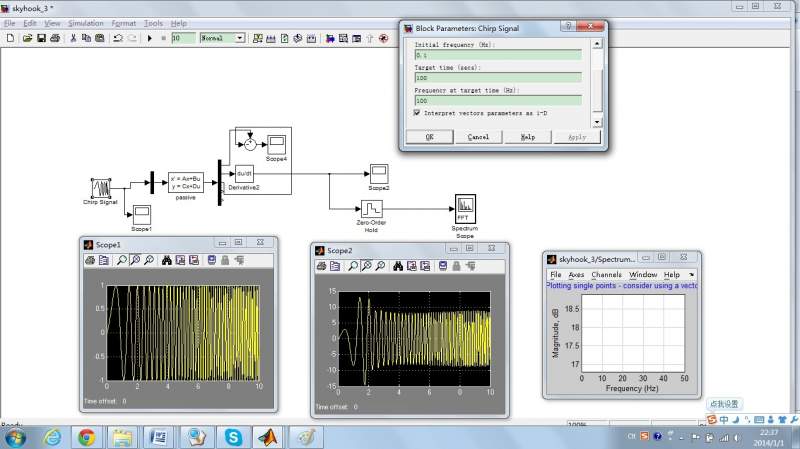

如图，其他参数设置为：Zero-Order Hold的采用时间为0.01s
matlab中用什么方法画出弹簧阻尼质量系统类似如下的频谱图-4
赞一下 回复此楼
6楼2014-01-02 11:44:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xnw_

金虫 (正式写手)

【答案】应助回帖

一般吧，你说的这个真好偶尔我会遇到，
我不知道你那个问题在什么地方（因为看不太清），FFT（spectrum scope）一般是按帧输入数据的，不知道楼主的问题在不在这。
不过楼主可以试试主界面菜单中Help->Demos->Blocksets->communications->modulation->Discrete Multitone Signaling
看看有没有启发
赞一下(1人) 回复此楼
7楼2014-01-09 19:46:11
