应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 粉末晶体 » 关于氧化钇 xrd
41/1返回列表
查看: 1725  |  回复: 3
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

huo214

铁虫 (初入文坛)

[求助] 关于氧化钇 xrd 已有1人参与

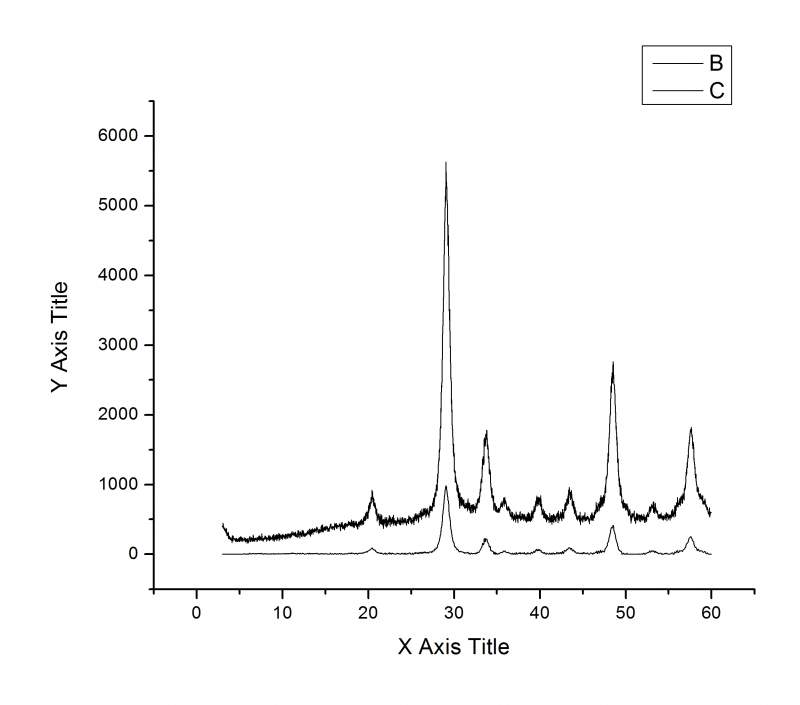

我做的是燃烧法制备氧化钇 ，下面图谱是氧化钇的标准图谱 ，上面是我做的   这个怎么分析啊  和标准的有什么区别么

关于氧化钇 xrd
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-07 22:25:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

感谢参与，应助指数 +1
这个谱和PDF No. 41-1105吻合，说明制备出的是体心立方的Y2O3。

Card Information
Names:        Yttrium Oxide
        yttria
Formula:        Y2 O3
PDF Number:        41-1105
Quality:        star
Subfiles:        inorganic alloy CP

Cell and Symmetry Information
System:        cubic        Space Group:        Ia-3     (no. 206)
a:        10.6041
Density (Dx):        5.031        Z:        16

Instrument Information
Radiation:        CuKa1        Wavelength:        1.540598         Filter:        Graph
Instrument(d):        diffractometer        Cut Off:        15.0        Standard:        Si
Instrument(I):        diffractometer        I type:        peak heights
I/Icor:        9.1

Comments and Additional Information
Colour:        White
Melting Point:        2440
Source:        Sample obtained from Research Chemicals, Phoenix, Arizona, USA.
Preparation:        Annealed for 48 hours at 1200 C.
General:        Average relative standard deviation in intensity of the ten strongest reflections for three specimen mounts = 2%.
General:        Validated by a calculated pattern.
Pattern:        To replace 00-025-1200.

Literature References
General:        Martin, K., McCarthy, G., North Dakota StateUniversity, Fargo, North Dakota, USA. ICDD Grant-in-Aid            (1989)

Peak Data


PeakList
         h         k         l           d          I
         2         0         0        5.3070           1
         2         1         1        4.3300          13
         2         2         2        3.0610         100
         3         2         1        2.8350           1
         4         0         0        2.6510          24
         4         1         1        2.4990           5
         4         2         0        2.3715           1
         3         3         2        2.2605           6
         4         2         2        2.1645           1
         4         3         1        2.0788           8
         5         2         1        1.9357           2
         4         4         0        1.8740          39
         4         3         3        1.8183           2
         6         0         0        1.7677           1
         6         1         1        1.7200           5
         6         2         0        1.6767           1
         5         4         1        1.6361           4
         6         2         2        1.5984          25
         6         3         1        1.5633           5
         4         4         4        1.5304           4
         5         4         3        1.4995           2
         6         4         0        1.4705           1
         7         2         1        1.4430           3
         6         4         2        1.4170           1
         6         5         1        1.3467           2
         8         0         0        1.3255           4
         8         1         1        1.3052           3
         8         2         0        1.2859           2
         6         5         3        1.2674           2
         6         6         0        1.2496           1
         8         3         1        1.2327           3
         6         6         2        1.2163           6
         7         5         2        1.2007           1
         8         4         0        1.1856           4
         8         3         3        1.1711           1
         8         4         2        1.1570           1
         9         2         1        1.1435           2
         6         6         4        1.1305           1
         8         5         1        1.1178           2
         9         3         2        1.0938           2
         8         4         4        1.0823           4
         9         4         1        1.0712           2
        10         0         0        1.0604           1
        10         1         1        1.0500           1
        10         2         0        1.0399           3
         9         4         3        1.0300           1
        10         2         2        1.0204           3
        10         3         1        1.0111           2
         8         7         1        0.9932           2
        10         4         0        0.9845           2
        10         3         3        0.9762           1
        10         4         2        0.9680           2
         9         5         4        0.9601           1
        11         2         1        0.9448           2
         8         8         0        0.9374           1
        10         4         4        0.9231           1
        11         3         2        0.9160           1
        10         6         0        0.9093           1
        11         4         1        0.9027           1
        10         6         2        0.8963           2
         9         6         5        0.8897           1
赞一下(1人) 回复此楼
2楼2014-06-08 07:30:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huo214

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by xhtangxh at 2014-06-08 07:30:28
这个谱和PDF No. 41-1105吻合，说明制备出的是体心立方的Y2O3。

Card Information
Names:        Yttrium Oxide
        yttria
Formula:        Y2 O3
PDF Number:        41-1105
Quality:        star
Subfiles:        inorganic alloy CP

Cel ...

灰常感谢
回复此楼
3楼2014-06-08 11:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengdeyezi

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by huo214 at 2014-06-08 11:06:06
灰常感谢...

你好，你是焙烧所得吗？
赞一下 回复此楼
4楼2016-07-21 16:36:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 huo214 的主题更新
41/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
