[求助] SHPB仿真中的接触问题 已有1人参与

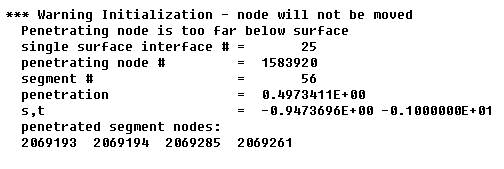

本人初学有限元,想模拟霍普金森杆,杆与试样端面需要保证紧密接触的,模型中端面节点的距离是没有渗透的,而在模拟中如果建模时将杆与试样端面接触则会产生网格初始渗透,如果离开一定距离,则加载过程变成了杆对试样的冲击加载,而不是应力波加载,物理实际发生改变,想请教一下论坛里的高人,杆与试样端面的接触问题在建模时应如何处理,不胜感激!

SHPB仿真中的接触问题


SHPB仿真中的接触问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

中南晓天

新虫 (小有名气)

2楼2015-10-17 08:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

将细杆延伸到粗杆的另一端,然后进行 Overlap 操作 (命令 Vovlap,菜单路径
     Main Menu>Preprocessor>Modeling>Operate>Booleans>Overlap>Volumes)
  再划分网格时细杆和粗杆的网格就会连为一体了。
  如果再沿着圆柱的两个互相垂直的径向剖面,将大小圆柱都切分为 4 个 1/4 圆柱,那么对各个小体积都可以划分 MAP 网格,就更好了。
3楼2015-10-18 08:33:33
