小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 求救：唇形密封圈与轴的接触分析
81/1返回列表
查看: 1971  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

男人华

铁杆木虫 (正式写手)

[求助] 求救：唇形密封圈与轴的接触分析 已有3人参与

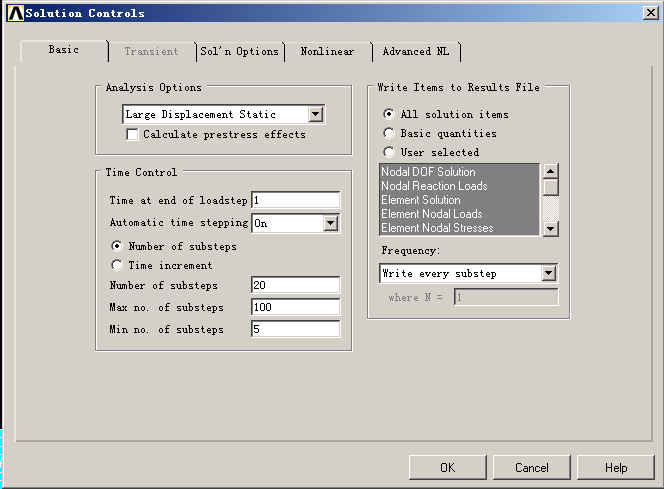

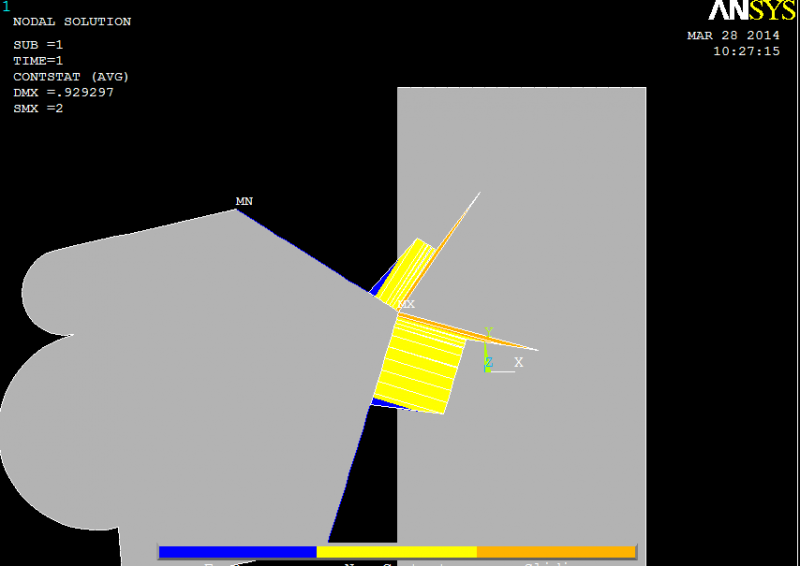

油封二维静态有限元分析。橡胶单元plane182，骨架、轴、弹簧钢圈单元plane82，橡胶材料模型为mooney-rivlin2参数模型，丁晴橡胶弹性模量E=2.82MPa，泊松比0.4999，其它钢制材料E=2.1e11pa,泊松比为0.3。将骨架和弹簧钢圈都与橡胶进行粘接。划分网格之后（如下图），通过接触向导建立接触对，设置摩擦系数0.2，接触刚度为0.1，选择close gap。然后加载边界条件，将密封圈的左侧三条线与底部均设置全约束，将与密封唇口接触的轴面纵向约束，同时给轴面加载位移载荷，设置X负方向位移为密封圈的过盈量0.7mm。然后设置求解选项，选择大变形静态分析、打开线性搜索等如下图所示。最后求解，得出的应力云图都显示唇尖没有变形，而且有点穿透到轴里，如图所示。不知道这是怎么回事，按理说装配后，唇尖是应该变形有一定接触宽度的。实在不知道问题出在哪里，请高手、专家指点！急啊！
（原本想细化唇尖两条线上的网格的，但是细化之后，网格质量就出问题导致不能求解。）

求救：唇形密封圈与轴的接触分析


求救：唇形密封圈与轴的接触分析-1


求救：唇形密封圈与轴的接触分析-2


求救：唇形密封圈与轴的接触分析-3


求救：唇形密封圈与轴的接触分析-4


求救：唇形密封圈与轴的接触分析-5


求救：唇形密封圈与轴的接触分析-6


求救：唇形密封圈与轴的接触分析-7
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2014-03-28 10:30:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
从你的后两个图来看，应该是发生了接触；至于貌似穿透的问题，应该是没有把显示比例设置为 True Scale 造成的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

男人华
2楼2014-03-28 17:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

男人华

铁杆木虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by htbbzzg at 2014-03-28 17:24:18
从你的后两个图来看，应该是发生了接触；至于貌似穿透的问题，应该是没有把显示比例设置为 True Scale 造成的。

显示云图的时候一直都是设置的True Scale呢！
赞一下 回复此楼
3楼2014-03-28 19:00:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
4楼2014-03-29 07:59:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

不明白你的意思：从你的图片来看，唇尖位置有接触对啊？
检查以下材料数据看看。你给出的两个弹性模量分别用了不太的单位，会不会输入的材料数据不协调了。
赞一下 回复此楼
5楼2014-03-29 08:42:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
由于论坛不让编辑，只好重发一次，改正错误了：
检查一下材料数据看看。你给出的两个弹性模量分别用了不同的单位，会不会输入的材料数据不协调了。
赞一下 回复此楼
6楼2014-03-29 09:12:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

男人华

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by htbbzzg at 2014-03-29 09:12:43
由于论坛不让编辑，只好重发一次，改正错误了：
检查一下材料数据看看。你给出的两个弹性模量分别用了不同的单位，会不会输入的材料数据不协调了。

我在填写数据的时候统一单位了的哦！这个问题先放着，有空再讨论吧！多谢各位指点。
赞一下 回复此楼
7楼2014-03-29 15:07:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

searchmengji

金虫 (小有名气)

【答案】应助回帖

应该是唇尖网格不够细，单个网格不可能发生过大变形的
赞一下 回复此楼
8楼2014-06-09 21:29:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
