[求助] 交流阻抗作图 已有2人参与

交流阻抗怎么用origin作图啊？？？急急急

Freq/Hz,   Z'/ohm,   Z"/ohm,   Z/ohm,   Phase/deg

8.252e+4, 4.499e+0, -2.051e+0, 4.945e+0, -24.5
6.812e+4, 4.594e+0, -2.593e+0, 5.275e+0, -29.4
5.615e+4, 4.723e+0, -3.193e+0, 5.701e+0, -34.1
4.639e+4, 4.873e+0, -3.880e+0, 6.229e+0, -38.5
3.833e+4, 5.064e+0, -4.652e+0, 6.876e+0, -42.6
3.174e+4, 5.282e+0, -5.543e+0, 7.657e+0, -46.4
2.612e+4, 5.548e+0, -6.612e+0, 8.631e+0, -50.0
2.148e+4, 5.886e+0, -7.869e+0, 9.827e+0, -53.2
1.782e+4, 6.276e+0, -9.267e+0, 1.119e+1, -55.9
1.465e+4, 6.770e+0, -1.098e+1, 1.290e+1, -58.3
1.221e+4, 7.335e+0, -1.283e+1, 1.478e+1, -60.3
1.001e+4, 8.085e+0, -1.517e+1, 1.719e+1, -62.0
8.301e+3, 8.933e+0, -1.779e+1, 1.991e+1, -63.3
6.836e+3, 1.003e+1, -2.090e+1, 2.318e+1, -64.4
5.615e+3, 1.139e+1, -2.455e+1, 2.706e+1, -65.1
4.639e+3, 1.294e+1, -2.831e+1, 3.113e+1, -65.4
3.906e+3, 1.467e+1, -3.255e+1, 3.571e+1, -65.7
3.174e+3, 1.720e+1, -3.839e+1, 4.207e+1, -65.9
2.686e+3, 1.963e+1, -4.376e+1, 4.796e+1, -65.8
2.197e+3, 2.317e+1, -5.106e+1, 5.607e+1, -65.6
1.709e+3, 2.866e+1, -6.166e+1, 6.800e+1, -65.1
1.465e+3, 3.274e+1, -6.904e+1, 7.641e+1, -64.6
1.221e+3, 3.837e+1, -7.874e+1, 8.759e+1, -64.0
9.766e+2, 4.667e+1, -9.204e+1, 1.032e+2, -63.1
8.252e+2, 5.426e+1, -1.038e+2, 1.171e+2, -62.4
6.836e+2, 6.393e+1, -1.176e+2, 1.339e+2, -61.5
5.615e+2, 7.586e+1, -1.335e+2, 1.536e+2, -60.4
4.639e+2, 8.894e+1, -1.506e+2, 1.749e+2, -59.4
3.809e+2, 1.051e+2, -1.698e+2, 1.997e+2, -58.2
3.174e+2, 1.220e+2, -1.885e+2, 2.245e+2, -57.1
2.588e+2, 1.433e+2, -2.113e+2, 2.553e+2, -55.9
2.148e+2, 1.658e+2, -2.340e+2, 2.868e+2, -54.7
1.758e+2, 1.927e+2, -2.606e+2, 3.241e+2, -53.5
1.465e+2, 2.204e+2, -2.858e+2, 3.609e+2, -52.4
1.221e+2, 2.506e+2, -3.123e+2, 4.004e+2, -51.3
9.766e+1, 2.926e+2, -3.448e+2, 4.523e+2, -49.7
8.254e+1, 3.263e+2, -3.730e+2, 4.956e+2, -48.8
6.813e+1, 3.706e+2, -4.062e+2, 5.499e+2, -47.6
5.623e+1, 4.190e+2, -4.407e+2, 6.081e+2, -46.4
4.642e+1, 4.711e+2, -4.761e+2, 6.698e+2, -45.3
3.831e+1, 5.289e+2, -5.131e+2, 7.369e+2, -44.1
3.162e+1, 5.907e+2, -5.509e+2, 8.077e+2, -43.0
2.610e+1, 6.571e+2, -5.900e+2, 8.831e+2, -41.9
2.154e+1, 7.285e+2, -6.304e+2, 9.634e+2, -40.9
1.778e+1, 8.043e+2, -6.717e+2, 1.048e+3, -39.9
1.468e+1, 8.855e+2, -7.155e+2, 1.138e+3, -38.9
1.212e+1, 9.714e+2, -7.600e+2, 1.233e+3, -38.0
1.000e+1, 1.063e+3, -8.065e+2, 1.334e+3, -37.2
8.254e+0, 1.156e+3, -8.539e+2, 1.437e+3, -36.4
6.813e+0, 1.260e+3, -9.081e+2, 1.553e+3, -35.8
5.623e+0, 1.368e+3, -9.643e+2, 1.673e+3, -35.2
4.642e+0, 1.482e+3, -1.026e+3, 1.803e+3, -34.7
3.831e+0, 1.605e+3, -1.096e+3, 1.944e+3, -34.3
3.162e+0, 1.722e+3, -1.164e+3, 2.079e+3, -34.0
2.610e+0, 1.883e+3, -1.248e+3, 2.259e+3, -33.5
2.154e+0, 2.018e+3, -1.327e+3, 2.415e+3, -33.3
1.778e+0, 2.240e+3, -1.468e+3, 2.678e+3, -33.2
1.468e+0, 2.392e+3, -1.569e+3, 2.861e+3, -33.3
1.212e+0, 2.553e+3, -1.672e+3, 3.051e+3, -33.2
1.000e+0, 2.728e+3, -1.785e+3, 3.260e+3, -33.2
8.254e-1, 2.929e+3, -1.926e+3, 3.505e+3, -33.3
6.813e-1, 3.063e+3, -2.039e+3, 3.680e+3, -33.6
5.623e-1, 3.242e+3, -2.195e+3, 3.915e+3, -34.1
4.642e-1, 3.440e+3, -2.374e+3, 4.180e+3, -34.6
3.831e-1, 3.651e+3, -2.576e+3, 4.468e+3, -35.2
3.162e-1, 3.873e+3, -2.795e+3, 4.776e+3, -35.8
2.610e-1, 4.109e+3, -3.043e+3, 5.113e+3, -36.5
2.154e-1, 4.370e+3, -3.324e+3, 5.490e+3, -37.3
1.778e-1, 4.639e+3, -3.639e+3, 5.896e+3, -38.1
1.468e-1, 4.935e+3, -3.998e+3, 6.351e+3, -39.0
1.212e-1, 5.239e+3, -4.404e+3, 6.844e+3, -40.1
1.000e-1, 5.565e+3, -4.870e+3, 7.395e+3, -41.2
8.254e-2, 6.073e+3, -5.431e+3, 8.147e+3, -41.8
6.813e-2, 6.410e+3, -6.040e+3, 8.807e+3, -43.3
5.623e-2, 6.793e+3, -6.796e+3, 9.609e+3, -45.0
4.642e-2, 7.236e+3, -7.669e+3, 1.054e+4, -46.7
3.831e-2, 7.732e+3, -8.687e+3, 1.163e+4, -48.3
3.162e-2, 8.303e+3, -9.853e+3, 1.288e+4, -49.9
2.610e-2, 8.947e+3, -1.135e+4, 1.445e+4, -51.7
2.154e-2, 9.819e+3, -1.294e+4, 1.624e+4, -52.8
1.778e-2, 1.061e+4, -1.529e+4, 1.861e+4, -55.2
1.468e-2, 1.221e+4, -1.696e+4, 2.090e+4, -54.3
1.212e-2, 1.338e+4, -1.979e+4, 2.389e+4, -55.9
1.000e-2, 1.568e+4, -2.315e+4, 2.796e+4, -55.9
回复此楼

» 收录本帖的淘帖专辑推荐

电化学

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-26 19:27:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Elizabjl

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
15044405052: 金币+1 2014-05-26 20:02:24
e .把第二列跟第三列复制到Origin里面就可以了。。。具体横纵坐标单位可通过Set Column Values 改变
赞一下(1人) 回复此楼
2楼2014-05-26 19:40:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15044405052

新虫 (小有名气)

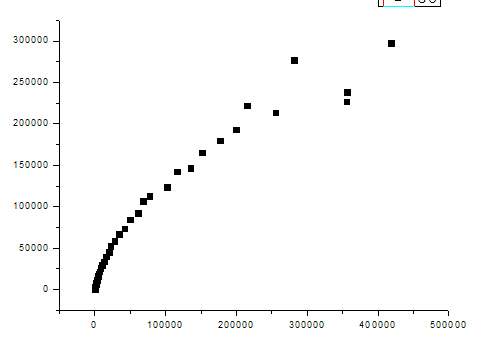

石墨烯做出的交流阻抗是这样的图，可以吗？？？
看别人的都很好看，一条曲线上去的，我这怎么这么分散呢，是什么原因啊？？？
交流阻抗作图
赞一下 回复此楼
3楼2014-05-26 20:00:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15044405052

新虫 (小有名气)
引用回帖:
2楼: Originally posted by Elizabjl at 2014-05-26 19:40:22
e .把第二列跟第三列复制到Origin里面就可以了。。。具体横纵坐标单位可通过Set Column Values 改变

金币不多 请谅解啊
赞一下 回复此楼
4楼2014-05-26 20:02:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
15044405052: 金币+1 2014-05-26 21:59:37
只取Z'/ohm,   Z"/ohm两列，其它不用，记住将Z"/ohm的负数全变为正数，取前者为x轴，后者为Y轴，就OK了！
赞一下(4人) 回复此楼
5楼2014-05-26 21:00:25
