跪求大神ansys 梯度材料温度场仿真指导
|
|

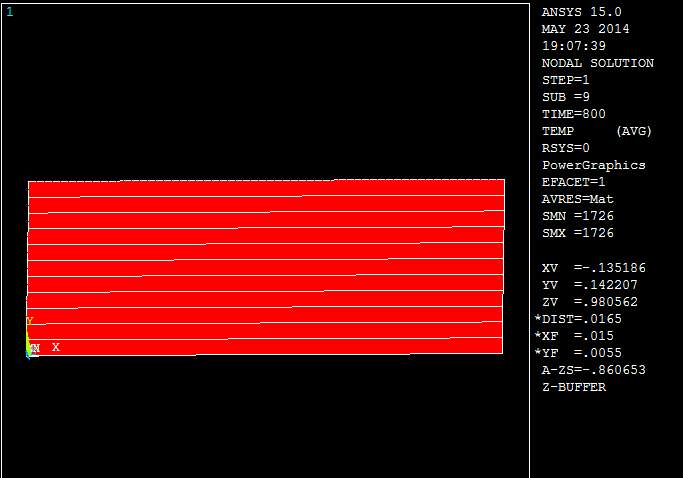

两种材料功能梯度材料板温度从1726k降到300k的温度场仿真，结果是一片红色的，没有变化，apdl程序如下，跪求大神指导~~ /filname,functional material /prep7 T1=1726 T2=300 et,1, plane77 *do,i,1,11 t=i/11 f2=t**1 mp,ex,i,(1-f2)* 2.6e11+f2*3.2e11, !定义材料i的物性 mp,alpx,i,(1-f2)* 13.3e-6+f2*7.4e-6, mp,nuxy,i,(1-f2)* 0.312+f2*0.336, mp,kxx,i,(1-f2)* 90.7+f2*25.1, mp,dens,i, (1-f2)* 8900+f2*4940 *enddo! mptemp,,,,,,,, MPTEMP,1,300 MPTEMP,2,600 MPTEMP,3,1000 MPTEMP,4,1600 MPTEMP,5,2200 MPTEMP,6,2800 ! 定义比热变化温度 *do,i,1,11 t=i/11 f2=t**1 Mpdata,c,i,1,(1-f2)*431+f2*337.9, Mpdata,c,i,1,(1-f2)*524+f2*471.2, Mpdata,c,i,1, (1-f2)*535+f2*513.4, Mpdata,c,i,1, (1-f2)*535+f2*557.7, Mpdata,c,i,1, (1-f2)*535+f2*609.3, Mpdata,c,i,1, (1-f2)*535+f2*673 *enddo! !中间建模过程 *do,j,1,11, rectng,0,30/1000, (j-1)/1000,j/1000, *enddo aglue,all type,1 mat,1 Lsel,s,,,1,3,2 Lesize,all,,,60 Lsel,s,,,2,4,2 Lesize,all,,,2 asel,s,area,,1 amesh,all *do,i,2,11 Type,1 Mat,i Lsel,s,,,3+4*(i-1) Lesize,all,,,60 Lsel,s,,,46,64 Lesize,all,,,2 asel,s,area,,10+i amesh,all !划分网格 allsel,all *enddo finish /solu Tunif,t1 Sfa,all,1,conv, h,t2 Antype,trans Kbc,1 Outres,,all Toffst,273, Allsel,all Autots,on Deltim,50,50,100 Time,1800 Solve  `{8JT1U~M5]YVV_W@]1HJ]F.jpg |
