应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 镍基高温合金金相分析
91/1返回列表
查看: 7166  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

chcorophyll

木虫 (小有名气)

[求助] 镍基高温合金金相分析 已有3人参与

镍基高温合金
1.原始组织照片
2.冷变形后
3.热处理后
主要想问下1热处理后是否再结晶充分？2而且热处理晶粒内全是孪晶?相比原始组织和冷变形组织，如何解释？

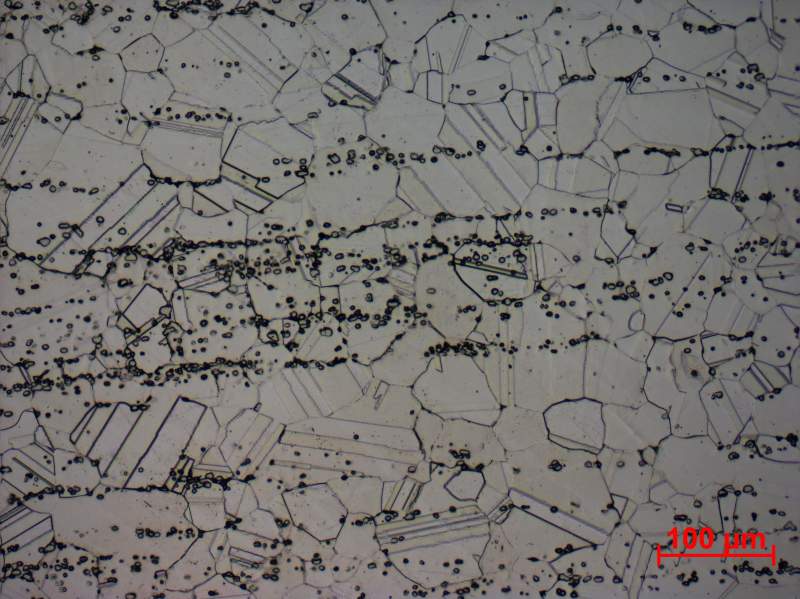

镍基高温合金金相分析


镍基高温合金金相分析-1


镍基高温合金金相分析-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-21 20:13:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laoliufight

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
热处理后孪晶明显减少。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2014-05-21 20:24:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcorophyll

木虫 (小有名气)
引用回帖:
2楼: Originally posted by laoliufight at 2014-05-21 20:24:21
热处理后孪晶明显减少。

孪晶是变多的，只是形状不规则
赞一下 回复此楼
3楼2014-05-21 20:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫
类似于铜合金中的退货孪晶。
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
4楼2014-05-21 21:16:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lizhigang0603

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
chcorophyll: 金币+5, ★★★很有帮助 2014-05-22 15:44:43
1. 你的原始组织应该也是变形+退火后的组织，不然铸态下应该不会有这么多的twins（猜测的，你没有给出原始组织的热处理工艺）；
2.是否能否再结晶完全主要取决于3个要素：变形量、退火温度、退货时间（加热速率）；
3从金相照片上发现，热处理后组织中twins变少了，可能是腐蚀的原因；
4.如果热处理后组织中twins变多了，是可以解释的；
5.如果你形变后的组织是试样界面的中心拍摄的话，其变形量应该小于50%，甚至30%；
6.建议多看几篇关于FCC的GBE（小变量）的文献，同时看看有关annealing twinning机理的文献；
7.鄙人现在做的是这个方向，有机会可以讨论一下。
赞一下(1人) 回复此楼
5楼2014-05-22 13:31:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcorophyll

木虫 (小有名气)
引用回帖:
5楼: Originally posted by Lizhigang0603 at 2014-05-22 13:31:53
1. 你的原始组织应该也是变形+退火后的组织，不然铸态下应该不会有这么多的twins（猜测的，你没有给出原始组织的热处理工艺）；
2.是否能否再结晶完全主要取决于3个要素：变形量、退火温度、退货时间（加热速率）； ...

1.原始组织是轧制棒材固溶处理
2.变形量是30%
3.热处理后孪晶是变多的，看原图可以看清楚，这个合金比较难腐蚀，有些大的孪晶腐蚀比较浅
赞一下 回复此楼
6楼2014-05-22 15:44:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arkmix

木虫 (正式写手)
问个问题 那些一个一个的点是什么
赞一下 回复此楼
7楼2014-05-23 12:16:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcorophyll

木虫 (小有名气)
引用回帖:
7楼: Originally posted by arkmix at 2014-05-23 12:16:39
问个问题 那些一个一个的点是什么

碳化物
回复此楼
8楼2014-05-23 12:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深呼吸125

木虫 (正式写手)

【答案】应助回帖

楼主用的什么腐蚀剂，好像还不错 啊。求分享
赞一下 回复此楼
合事理，尽人情，中正平和！
9楼2014-12-22 10:31:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 chcorophyll 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[文学芳草园] 伙伴们，祝我生日快乐吧 +15 myrtle 2026-03-10 24/1200 2026-03-15 21:16 by 苏州_逗号
[考研] 材料工程专硕274一志愿211求调剂 +5 薛云鹏 2026-03-15 5/250 2026-03-15 20:38 by Logic2024
[考研] 22408总分284求调剂 +3 InAspic 2026-03-13 3/150 2026-03-15 11:10 by zhq0425
[考研] 085601材料工程315分求调剂 +3 yang_0104 2026-03-15 3/150 2026-03-15 10:58 by peike
[考研] 289求调剂 +5 步川酷紫123 2026-03-11 5/250 2026-03-15 00:45 by kruisytel
[基金申请] 现在如何回避去年的某一个专家，不知道名字 +3 zk200107 2026-03-12 6/300 2026-03-14 17:13 by zk200107
[考研] 材料与化工 一志愿山大 321分 求调剂 +7 每天散步 2026-03-09 8/400 2026-03-14 02:18 by JourneyLucky
[考研] 2026考研调剂+本科延边大学+山东大学+生物化学与分子生物学+有项目经验 +3 ccdsscjy 2026-03-09 6/300 2026-03-14 02:14 by JourneyLucky
[考研] 085600求调剂 +3 a邵星池 2026-03-09 3/150 2026-03-14 01:32 by JourneyLucky
[考研] 337一志愿华南理工0805材料求调剂 +7 mysdl 2026-03-11 9/450 2026-03-13 22:43 by JourneyLucky
[考研] 0703，333分求调剂 一志愿郑州大学-物理化学 +3 李魔女斗篷 2026-03-11 3/150 2026-03-13 22:24 by JourneyLucky
[考研] 求调剂（材料与化工327） +4 爱吃香菜啦 2026-03-11 4/200 2026-03-13 22:11 by JourneyLucky
[考研] 【考研调剂求收留】 +3 Ceciilia 2026-03-11 3/150 2026-03-13 20:18 by JourneyLucky
[考研] 293求调剂 +3 世界首富 2026-03-11 3/150 2026-03-13 16:27 by JourneyLucky
[考研] 289求调剂 +3 李政莹 2026-03-12 3/150 2026-03-13 11:02 by 求调剂zz
[考研] 0817化学工程与技术考研312分调剂 +3 T123 tt 2026-03-12 3/150 2026-03-13 10:49 by houyaoxu
[考研] 070303一志愿西北大学学硕310找调剂 +3 d如愿上岸 2026-03-13 3/150 2026-03-13 10:43 by houyaoxu
[考研] 材料专硕274一志愿陕西师范大学求调剂 +4 薛云鹏 2026-03-13 4/200 2026-03-13 10:40 by 学员8dgXkO
[考研] 420求调剂 +4 莫向外求11 2026-03-10 6/300 2026-03-12 14:41 by ruiyingmiao
[考研] 293求调剂，一志愿陕师大生物学 +3 ??????.?.??? 2026-03-09 3/150 2026-03-11 10:02 by 学员8dgXkO
信息提示
关闭
请填处理意见
关闭
