[求助]
求ZSM-5和Y分子筛的清晰三维图像 已有2人参与
|
| 如题 |
回复此楼» 收录本帖的淘帖专辑推荐
 催化软件及资料 | 收藏 |
» 猜你喜欢
极限拉扯，如何抉择
已经有15人回复
-
申请科研项目纯靠实力能成功吗？
已经有8人回复
-
中科院海洋所招收海洋材料相关领域博士研究生及研究助理
已经有4人回复
-
40+中年人失业后，还能找到好工作吗？
已经有3人回复
-
二审4个多月了还是Awaiting Reviewer Scores
已经有4人回复
-
OpenAI又攻克数学难题了，离AI做有机合成还有多远？
已经有13人回复
-
课题组会帮你通过考核么？
已经有7人回复
-
入职后第一次管课题组的专利缴费，对账才发现官费比别人多掏了一倍
已经有6人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有9人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有10人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 合成ZSM-5分子筛中硅铝比的问题
已经有3人回复
- 关于合成ZSM-5分子筛催化脱硝的问题
已经有17人回复
- ZSM-5分子筛价格咨询
已经有13人回复
- 合成ZSM-5分子筛时，如何提高其相对结晶度
已经有23人回复
- ZSM-5分子筛的扫面电镜图不清晰
已经有3人回复
- 这个ZSM-5分子筛的晶粒度是多少？是否存在介孔？
已经有49人回复
- ZRP-1和ZRP-5分子筛
已经有7人回复
- 请问ZSM-5分子筛催化剂中的Z、S、M分别代表什么，谢谢！
已经有12人回复
- 做分子筛的你，对介孔ZSM-5是怎么理解的？？
已经有32人回复
- 请教ZSM-5分子筛的合成问题
已经有6人回复
- 重金求助关于ZSM-5分子筛XRD的问题
已经有10人回复
- ZSM-5分子筛煅烧后颜色 积碳的影响
已经有17人回复
- ZSM-5分子筛的制备
已经有8人回复
- H-ZSM5分子筛干燥后表层灰色
已经有6人回复
- 致密zsm-5分子筛膜的合成条件
已经有3人回复
- B-ZSM-5分子筛
已经有9人回复
- 关于zsm-5分子筛膜
已经有4人回复
- 铜负载ZSM-5分子筛
已经有23人回复
- ZSM-5分子筛合成问题。
已经有7人回复
- 【求助】谁做ZSM-5分子筛，请高手指教
已经有24人回复
- 【求助】ZSM-5分子筛有几种制备工艺
已经有7人回复
liaifeng
专家顾问 (著名写手)
-
专家经验: +593 - PCEPI: 11
- 应助: 435 (硕士)
- 贵宾: 0.463
- 金币: 12152.4
- 散金: 1000
- 红花: 43
- 帖子: 1024
- 在线: 243.4小时
- 虫号: 2521188
- 注册: 2013-06-25
- 专业: 能源化工
- 管辖: 石油化工
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
billbier: 金币+3, 感谢交流，辛苦了 2014-05-14 18:12:43
感谢参与，应助指数 +1
billbier: 金币+3, 感谢交流，辛苦了 2014-05-14 18:12:43
X型和Y型分子筛具有相同的骨架结构，区别在于骨架硅铝比例的不同，习惯上，把SiO2/Al2O3比等于2.2～3.0的称为X型分子筛，而大于3.0的叫做Y型分子筛。类似金刚石晶体结构，用β笼替代金刚石结构中的碳原子，相邻的β笼通过一个六方柱笼相接，形成一个超笼，即八面沸石笼，由多个八面沸石笼相接而形成X、Y型分子筛晶体的骨架结构；十二元环是X型和Y型分子筛的主孔道，窗口最大有效直径为8.0A。阳离子的种类对孔道直径有一定影响，如称作13X型分子筛的NaX，平均孔径为9～10A，而称为10X型分子筛的CaX平均孔径在8～9A，Y型分子筛的平均孔径随着硅铝比和阳离子种类的不同而变化。ZSM-5分子筛属于正交晶系，具有比较特殊的结构，硅氧四面体和铝氧四面体以五元环的形式相连，八个五元环组成一个基本结构单元，这些结构单元通过共用边相连成链状，进一步连接成片，片与片之间再采用特定的方式相接，形成ZSM-5分子筛晶体结构。因此，ZSM-5分子筛只具有二维的孔道系统，不同于A型、X型和Y型分子筛的三维结构，十元环是其主孔道，平行于a轴的十元环孔道呈S型弯曲，孔径为5.4 × 5.6A，平行于c轴的十员环孔道呈直线形，孔径为5.1 × 5.5A。 |
2楼2014-05-14 18:03:06
billbier
荣誉版主 (知名作家)
- PCEPI: 4
- 应助: 231 (大学生)
- 贵宾: 2.758
- 金币: 8785.8
- 散金: 19068
- 红花: 159
- 沙发: 71
- 帖子: 6996
- 在线: 756.2小时
- 虫号: 1678297
- 注册: 2012-03-09
- 性别: GG
- 专业: 拓扑学
- 管辖: 石油化工
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
changle9139: 金币+2, 辛苦了 2014-05-14 19:43:42
lishuo68: 金币+10 2014-05-15 13:32:08
感谢参与，应助指数 +1
changle9139: 金币+2, 辛苦了 2014-05-14 19:43:42
lishuo68: 金币+10 2014-05-15 13:32:08
|

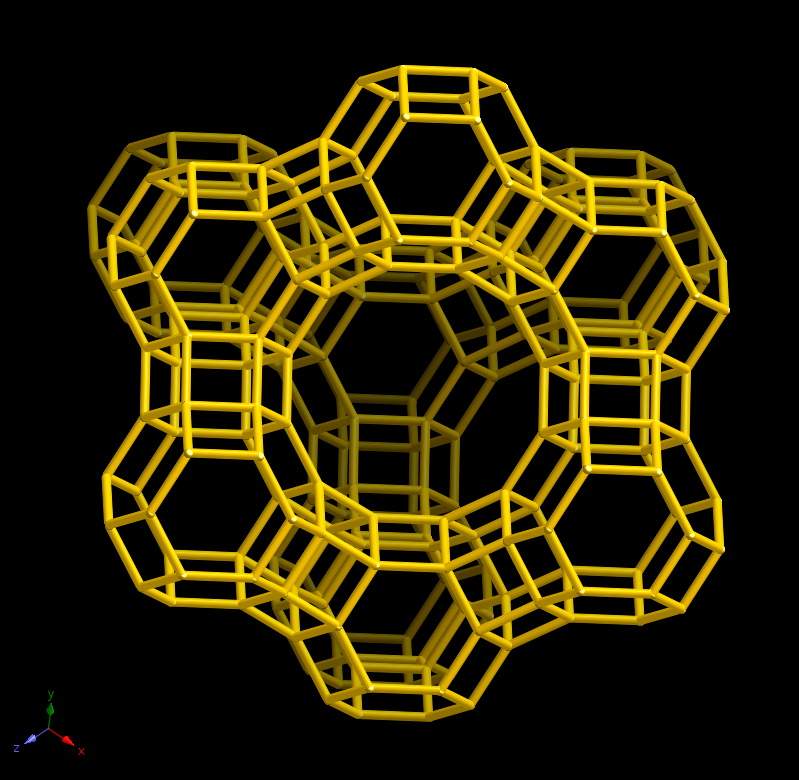

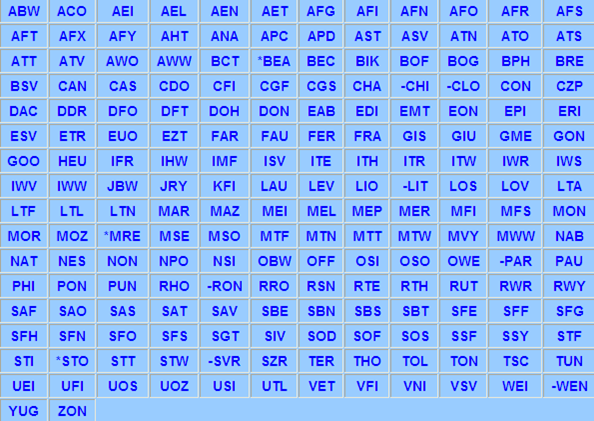

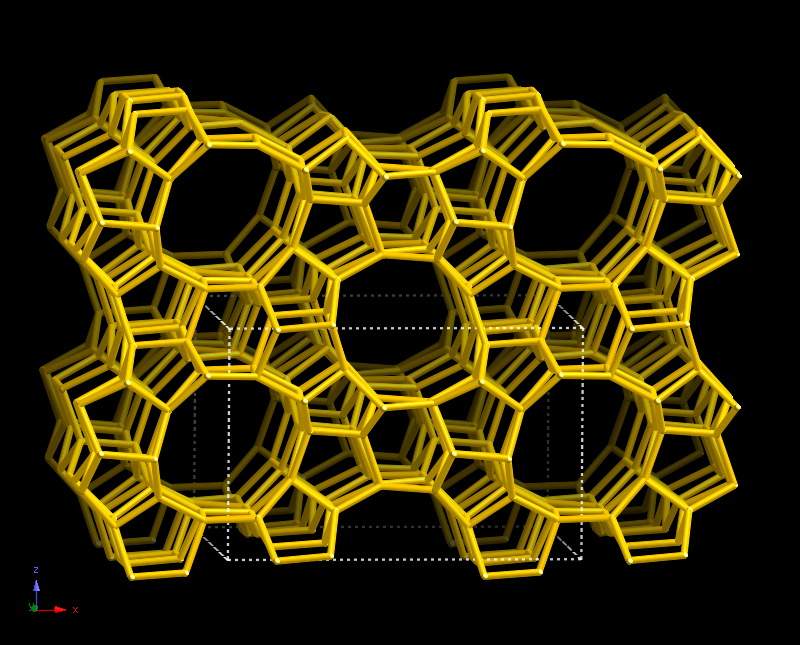

可以去这网站上查阅现已经发现的各种类型的分子筛的结构（包括3D动态结构）及详细数据： http://izasc.ethz.ch/fmi/xsl/IZA-SC/ft.xsl 可以搜索名称来查找 附图：  ZSM-5： http://izasc.ethz.ch/fmi/xsl/IZA ... C=MFI&-find  Y分子筛： http://izasc.ethz.ch/fmi/xsl/IZA ... C=FAU&-find  |
» 本帖已获得的红花（最新10朵）
zmy94119
3楼2014-05-14 18:24:11
