[求助] TECPLOT高人速来已有3人参与

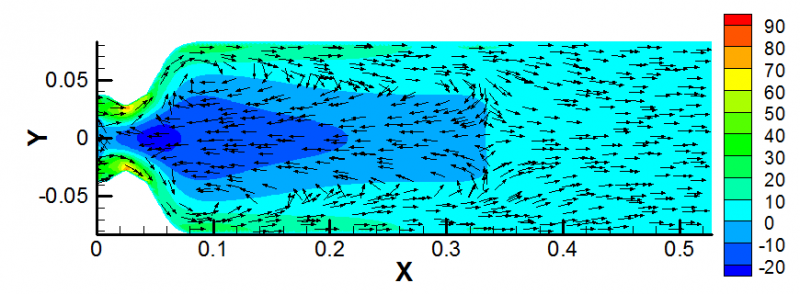

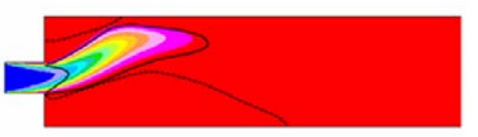

求助如何在tecplot中将速度等于零的那条曲线画出来，比如像第二个图中的黑线一样？我导入tecplot的是三维模型中截面上的合速度和三个分速度数据，求大神指导。



回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

tecplot的问题，高手速来！！已经有18人回复
fluent瞬态计算结果已经监测了点的速度随时间的变化想用tecplot取出来已经有10人回复
请教怎么导出Tecplot里面速度云图某一截面上的数据？谢谢！已经有10人回复
tecplot 切向速度轴向速度径向速度已经有8人回复
data和case文件导入到tecplot时出现错误，请高手指点迷津，急~~ 已经有11人回复
求问专业高手在Fluent或者Tecplot中如何查看如下的模拟云图？？？？已经有6人回复
~~~求指教~~~tecplot中速度矢量图的问题~~~~~ 已经有9人回复
安装 TECPLOT 360时出错请各位高手指点已经有6人回复

时常梳理一下自己，你还是太阳！

1楼 2014-05-13 10:59:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

gyctju

金虫 (著名写手)

应助: 314 (大学生)
金币: 948.2
散金: 227
红花: 48
沙发: 3
帖子: 1002
在线: 427.7小时
虫号: 1569491
注册: 2012-01-08
专业: 分离过程

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
7799555: 金币+10, ★★★★★最佳答案, 不好意思，这么多天才回帖，课题进展不顺啊.谢谢您的应助啦，Contour Type 中选Both Lines & Flood就能满足我的要求了，再次感谢 2014-05-20 15:47:34

取速度等值线，以line方式显示，在level里手动设置显示level为0和令外一个值。
