[求助] tecplot的问题，高手速来！！

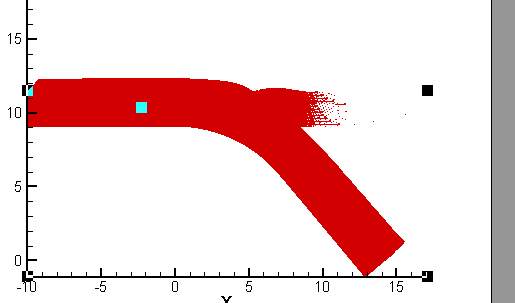

我用fluent导出tec文件，选择的velocity magnitude和x、y velocity,导入到tecplot中画不出速度矢量，高手们来帮帮我 ，初学啊
tecplot的问题，高手速来！！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-09 11:30:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

onesupeng

金虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
湛河区学者: 金币+17, ★★★★★最佳答案 2013-12-10 09:22:48
1592203609: 金币+2, 仿真EPI+1, 谢谢回帖！ 2013-12-10 12:10:02
这个问题这么简单，上面各位回复有太过简练。

我想批评一下楼主，tecplot一共就那么几个按钮，既然上面提到可以修改箭头，你点来点去不出几分钟一定能找到答案。

打开tecplot，加载数据文件，点击vector和选变量你是会的了，这里不细讲。

Tecplot菜单->Plot->vector->length里面，你可以试着修改不同的设置，就可以达到控制箭头长短的目的。

Tecplot菜单->Plot->vector->里面其它选项可以修改箭头、图例等。

双击图片里面的箭头，出来zone style，里面点击vector，里面也有几个选项可以修改。尤其提到的是颜色，你可以修改成colored by contour variable 1.然后再在contour->contour & multi-coloring details里面，设置你想显示的等值线，比如涡量。那么你的箭头和颜色就表达了流线和涡量的信息。

再次说明一下，tecplot是科研论文比较常用的工具，图片比较专业规范，用起来也是比较简单。但是我观察版面上，问题还是很多，而很多又是比较重复的简单问题。真心希望初学者多花那么一点点功夫，我相信是很值得的。
赞一下(4人) 回复此楼
长期招收博士生，参见http://fsl-unsw.com
5楼2013-12-10 06:18:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

onesupeng

金虫 (职业作家)
引用回帖:
6楼: Originally posted by jerry08 at 2013-12-10 08:37:50
好有个性的回复，...

你觉得是好还是不好呢？
赞一下(1人) 回复此楼
长期招收博士生，参见http://fsl-unsw.com
7楼2013-12-10 09:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖！ 2013-12-09 12:24:46
湛河区学者: 金币+1 2013-12-10 09:23:01
改一下tecplot里面矢量大小
赞一下 回复此楼
2楼2013-12-09 12:06:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

湛河区学者

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2013-12-09 12:06:03
改一下tecplot里面矢量大小

在哪里？能不能说仔细点？
赞一下 回复此楼
3楼2013-12-09 14:37:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolwolf5085

新虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
湛河区学者: 金币+2, ★★★很有帮助 2013-12-10 09:23:18
你的箭头太大了，可以调整下箭头大小和颜色。
赞一下 回复此楼
4楼2013-12-09 15:17:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jerry08

禁虫 (正式写手)
本帖内容被屏蔽
6楼2013-12-10 08:37:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

湛河区学者

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by onesupeng at 2013-12-10 06:18:43
这个问题这么简单，上面各位回复有太过简练。

我想批评一下楼主，tecplot一共就那么几个按钮，既然上面提到可以修改箭头，你点来点去不出几分钟一定能找到答案。

打开tecplot，加载数据文件，点击vector和选变 ...

谢谢了，批评的对！谢谢您了
赞一下 回复此楼
8楼2013-12-10 09:21:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

湛河区学者

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by onesupeng at 2013-12-10 09:16:13
你觉得是好还是不好呢？...

我觉得很好，新手，时间比较着急，所以，，，谢谢
赞一下 回复此楼
9楼2013-12-10 09:22:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

湛河区学者

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by onesupeng at 2013-12-10 06:18:43
这个问题这么简单，上面各位回复有太过简练。

我想批评一下楼主，tecplot一共就那么几个按钮，既然上面提到可以修改箭头，你点来点去不出几分钟一定能找到答案。

打开tecplot，加载数据文件，点击vector和选变 ...

大哥，我用的是tecplot360，我怎么没有找到您说的那个啊
赞一下 回复此楼
10楼2013-12-10 09:43:58
