[求助] 请帮我看看为什么只有温度场无变化 已有2人参与

我模拟的是板式换热器对流换热的问题，进口为速度进口，0.5m/s  307k ,出口为压力出口，上壁恒温300k ,右壁为symmetry，其余为wall，模拟后只有温度无变化，为什么？哪里设错了么？
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : phe.rar
    • 2014-05-12 10:18:07, 14.01 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-12 10:18:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FX5217

银虫 (正式写手)
你把仿真结果图贴出来得了，大家看了方便
赞一下 回复此楼
2楼2014-05-12 10:45:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsy901223

新虫 (小有名气)

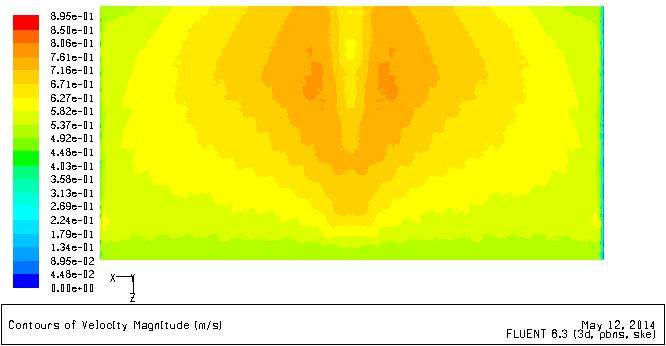

这是我的仿真图
请帮我看看为什么只有温度场无变化


请帮我看看为什么只有温度场无变化-1


请帮我看看为什么只有温度场无变化-2


请帮我看看为什么只有温度场无变化-3
赞一下 回复此楼
3楼2014-05-12 11:04:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsy901223

新虫 (小有名气)
引用回帖:
2楼: Originally posted by FX5217 at 2014-05-12 10:45:20
你把仿真结果图贴出来得了，大家看了方便

图已贴出，请帮我看看，谢谢
赞一下(1人) 回复此楼
4楼2014-05-12 11:13:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FX5217

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
4楼: Originally posted by lsy901223 at 2014-05-12 11:13:49
图已贴出，请帮我看看，谢谢...

温度还是有变化的啊，只是变化较小。你这个应该是稳态模拟吧，你试试非稳态看看效果
赞一下 回复此楼
5楼2014-05-12 11:44:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsy901223

新虫 (小有名气)
引用回帖:
5楼: Originally posted by FX5217 at 2014-05-12 11:44:02
温度还是有变化的啊，只是变化较小。你这个应该是稳态模拟吧，你试试非稳态看看效果...

按照你说的，我用非稳态的模拟了一下，time step size 设为0.001
number time steps 设为1000  max iterations per step time 设为80
每一步也都收敛了，可出来还是只有温度场无变化?
赞一下 回复此楼
6楼2014-05-12 14:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lsy901223: 金币+8, ★★★很有帮助 2014-05-13 12:17:45
看看是不是初始条件给的有问题，比如换热系数、换热工质的温度。如果只是300K的wall跟307K的工质换热，那温度变化肯定不明显。
赞一下 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
7楼2014-05-13 11:16:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)
对了，还有一点忘说了……这样的结构看温度场的话，切片是不是应该换个方向的，放到yz平面上
赞一下 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
8楼2014-05-13 14:56:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsy901223

新虫 (小有名气)
引用回帖:
8楼: Originally posted by tjushang at 2014-05-13 14:56:37
对了，还有一点忘说了……这样的结构看温度场的话，切片是不是应该换个方向的，放到yz平面上

是的，看温度变化应该看yz面，我今天也在想是不是因为没用对流换热系数，所以计算就像导热传热在加上温差小所以温度变化不明显，可今天试了试，结果温度场还是一样，请问你觉得是我没设置边界层的原因么？边界层的设置对结果影响大不大？

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2014-05-13 18:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)
引用回帖:
9楼: Originally posted by lsy901223 at 2014-05-13 18:41:47
是的，看温度变化应该看yz面，我今天也在想是不是因为没用对流换热系数，所以计算就像导热传热在加上温差小所以温度变化不明显，可今天试了试，结果温度场还是一样，请问你觉得是我没设置边界层的原因么？边界层的 ...

我觉得你可以把壁面温度放高一些，然后看看有没有温度场的变化，如果有，说明是温差太小导致温度场没变化。如果没有，那就再改改所选材料的属性了。
赞一下 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
10楼2014-05-13 19:12:01
