[求助]
泵的串联问题
|
|

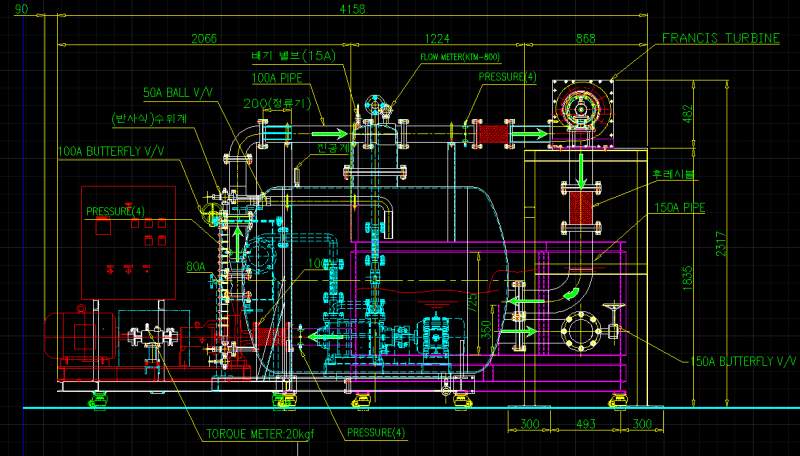

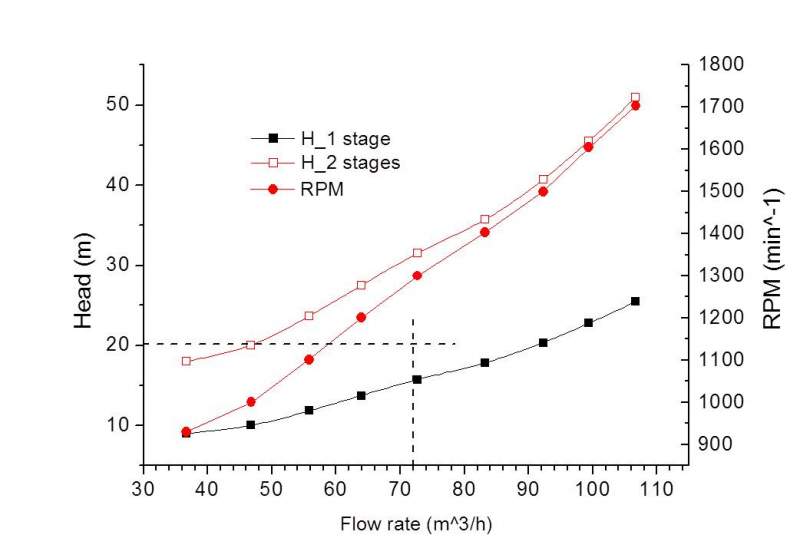

大家好，我在做水轮机的模型测试，额定流量的72 m^3/h,水头20m。 现使用一个额定工况为1750转，29米扬程，流量为96 m^3/h 的离心泵供水。 在水轮机开角为最佳工况处，泵提供的水头和流量打不到要求，具体是 过流量或者说是低压。在指定压强如20米水头下，泵提供的流量超过水轮机最佳工况的流量。当泵的流量为水轮机最佳工况下的流量时，水轮机的入口压力过低。问可否通过串联一个泵来解决？请诸位大能详细说明一下。 水轮机模型测试系统是泵-水轮机串联系统。详见系统布局图（左下角红色为泵，右上角白色为水轮机模型） 水轮机和泵之间有调节阀，实验已知调节阀只能调节泵出口的压强和流量。水轮机入口处的压强和阀后的管路阻力以及流量有关，无法通过调节阀门来改变。即水轮机开角一定，转速一定（管路阻力一定）下，同等流量下水轮机入口压强不变。曾试过阀门全开，泵转速为n1，流量为Q时，水轮机入口压强为p1；提高泵转速至n2，同时通过逐渐关闭阀门减小流量至Q，水轮机入口压强仍然为p1。 泵的相关数据可参见附件"PSV-1080D 15KW.PDF"不同转速下泵的水头-流量曲线坷参见图片“转速不同时泵的性能曲线.jpg”（H_1stage 表示单台泵，数据为实测，H_2stages 表示串联的两台泵，数据为预测）  系统布局.jpg  转速不同时泵的性能曲线.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : PSV-1080D_15KW.pdf
2014-05-07 07:22:34, 544.13 K
