[求助] 铝合金拉伸没加引申计弹性模量怎么计算

铝合金拉伸没加引申计弹性模量怎么计算

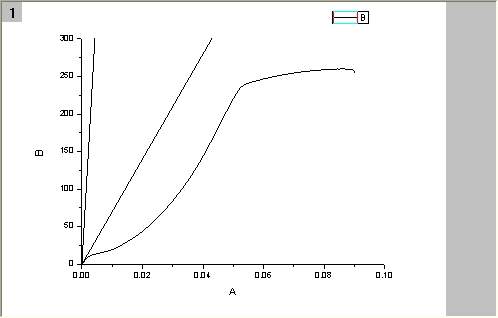

事实上E大约是70GPa,就是图上斜率比较大的那条直线，但根据拉伸曲线计算只有大约7GPa左右，差了一个数量级，怎么办？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-23 15:36:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcalo

木虫 (正式写手)
横轴是工程应变，纵轴是工程应力，单位为MPa
赞一下 回复此楼
2楼2014-04-23 16:21:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
chcalo: 金币+5, ★★★很有帮助 2014-04-24 14:13:29
杨氏模量就是拉伸曲线的切线斜率，而不是其平均值。由于无引伸计，容易将拉伸机的机器间隙混入数据中造成失真，因此要原始数据根据差分法算出每点处的斜率，相邻一段范围里斜率基本上恒定的数值可取为杨氏模量，就如同楼主的曲线上所示的那样。
赞一下 回复此楼
3楼2014-04-24 12:00:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcalo

木虫 (正式写手)
引用回帖:
3楼: Originally posted by peterflyer at 2014-04-24 12:00:09
杨氏模量就是拉伸曲线的切线斜率，而不是其平均值。由于无引伸计，容易将拉伸机的机器间隙混入数据中造成失真，因此要原始数据根据差分法算出每点处的斜率，相邻一段范围里斜率基本上恒定的数值可取为杨氏模量，就如 ...

我这个跟实际情况差了十倍，是错了吗？拉了好多个试样都是这个样子
赞一下 回复此楼
4楼2014-04-24 14:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

引用回帖:
4楼: Originally posted by chcalo at 2014-04-24 14:14:55
我这个跟实际情况差了十倍，是错了吗？拉了好多个试样都是这个样子...

我看过你的图了，在临近屈服前的一段不就是直线、并且其斜率和真正的杨氏模量基本相同吗？就取这段直线的斜率吧。
赞一下(1人) 回复此楼
5楼2014-04-24 15:27:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcalo

木虫 (正式写手)
引用回帖:
5楼: Originally posted by peterflyer at 2014-04-24 15:27:39
我看过你的图了，在临近屈服前的一段不就是直线、并且其斜率和真正的杨氏模量基本相同吗？就取这段直线的斜率吧。...

在临近屈服前的一段不就是直线，斜率只有7个GPa左右，跟实际情况差10倍
赞一下 回复此楼
6楼2014-04-24 15:37:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
chcalo: 金币+5, ★★★很有帮助 2014-04-24 16:32:22

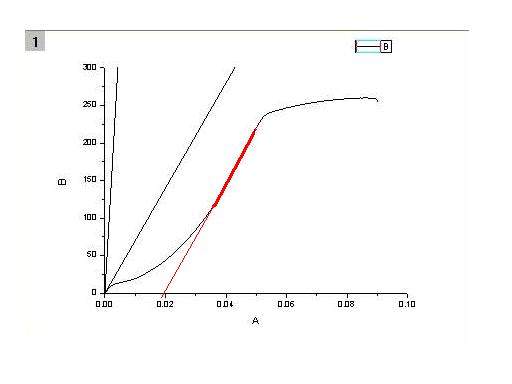

这一段不是看起来和实际很接近吗？
铝合金拉伸没加引申计弹性模量怎么计算-1
赞一下(1人) 回复此楼
7楼2014-04-24 16:07:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)
引用回帖:
4楼: Originally posted by chcalo at 2014-04-24 14:14:55
我这个跟实际情况差了十倍，是错了吗？拉了好多个试样都是这个样子...

楼主 你要么就不测弹模跟屈服强度，只要抗拉，这样你就可以不挂引伸计
但是只要你想要这两样东西，不挂引伸计（或者没有准确测量应变的手段）就是白做。
如果您是自己做做研究，对比问题倒是不大
如果是给人提供检测数据，人家要说你的
赞一下(1人) 回复此楼
8楼2014-04-24 18:47:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcalo

木虫 (正式写手)
引用回帖:
8楼: Originally posted by phoenix7573 at 2014-04-24 18:47:06
楼主 你要么就不测弹模跟屈服强度，只要抗拉，这样你就可以不挂引伸计
但是只要你想要这两样东西，不挂引伸计（或者没有准确测量应变的手段）就是白做。
如果您是自己做做研究，对比问题倒是不大
如果是给人提供 ...

多谢，看来这样只能得到抗拉强度了。得到的应力应变曲线也是不准确的吧
赞一下 回复此楼
9楼2014-04-25 09:30:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)
引用回帖:
9楼: Originally posted by chcalo at 2014-04-25 09:30:32
多谢，看来这样只能得到抗拉强度了。得到的应力应变曲线也是不准确的吧...

嗯 严格说来是这样的，因为应变不准
赞一下 回复此楼
10楼2014-04-28 00:27:47
