[求助] 宽化的衍射斑难以确定晶面，求解析已有1人参与

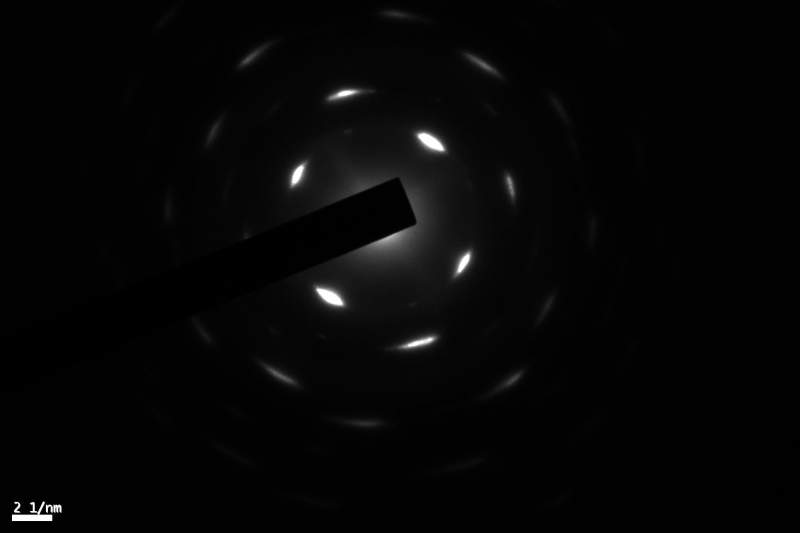

宽化的衍射斑：
1.这幅衍射斑晶格间距以斑点中心为准或是以斑边缘线为准？
2.中心的四个明斑晶面是否不太一致？
3.如果某个斑点对应Possible（即非主要卡片）中峰强很弱的面（e.g. 4.3/100），能否确定是该面？
此图为六角NiS的衍射斑，希望得到已确定晶面的结果，最好能提供每个面对应的间距与晶面信息，十分感谢！


回复此楼

» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : graph&card.rar

2014-04-12 16:43:18, 40.91 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

壳聚糖的XRD特征衍射峰已经有2人回复
为什么单晶的衍射图为衍射斑，而多晶的则为衍射环？已经有5人回复
求大神分析镁合金TEM衍射斑分析已经有5人回复
选区电子衍射斑点不是立方晶系和密排六方晶系的怎么分析得出结构和物相已经有11人回复
在FFT中的多对衍射斑点说明样品是多个单晶还是多晶已经有4人回复
求助铝合金MIG焊缝中强化相衍射斑点分析已经有4人回复
石墨烯的层间距如何通过透射电镜得到的衍射斑点计算？已经有5人回复
求TEM衍射斑标定已经有7人回复
TEM衍射斑点求助已经有12人回复
ZnO纳米线（110）面电子衍射斑点拉长，还有卫星点出现，是为什么？已经有4人回复
求高手镁合金透射电镜衍射斑点标定，确定孪晶关系已经有33人回复
能用Scherrer公式计算纳米线或棒的长度吗？已经有6人回复
求助啊：选区衍射那些斑点怎么分析啊？已经有6人回复
【交流】X射线衍射强度与结晶性能已经有7人回复
【求助】关于透射电镜衍射斑点的问题已经有8人回复
【求助】请教 Al-Ag合金 TEM 图片衍射斑点的问题，非常感谢！（急）已经有8人回复
【求助】请问这样的衍射斑点算单晶还是多晶呢已经有13人回复
【求助】为什么电子衍射最亮的斑点不是XRD衍射的最强峰已经有14人回复
【请教】多晶和单晶电子衍射的图的区别已经有7人回复

1楼 2014-04-12 16:33:00

已阅关注TA 给TA发消息送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

应助: 288 (大学生)
金币: 12539.7
散金: 200
红花: 40
帖子: 1345
在线: 551.7小时
虫号: 458435
注册: 2007-11-13
性别: GG
专业: 物理学I

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
佳佳988: 金币+150, ★★★很有帮助, 谢谢您详细的解答！请问这个圆环是在什么软件中画的呢 2014-04-13 13:26:09

1.衍射斑晶格间距以斑点中心为准
2.中心的四个明斑晶面间距一致
3.如果只有某一环对应Possible（即非主要卡片）中峰强很弱的面（e.g. 4.3/100），可以先将其确定是该面，再结合全面地综合分析进行确认。
衍射斑的宽化是由于所选区材料是由多晶组成，但并未形成环，说明晶体虽是由多晶组成，但晶体的大体取向还是比较一致的。每个面对应的间距，以及这样的斑点的标定方法已经画在附件图中。具体对应哪些晶面，对照可能产物的物相的PDF卡片去分析即可。
