[求助] 大侠帮忙看看这个图纸 已有4人参与

图纸中的notes都写的什么？不是机械专业，看不明白啊。
谢谢了。

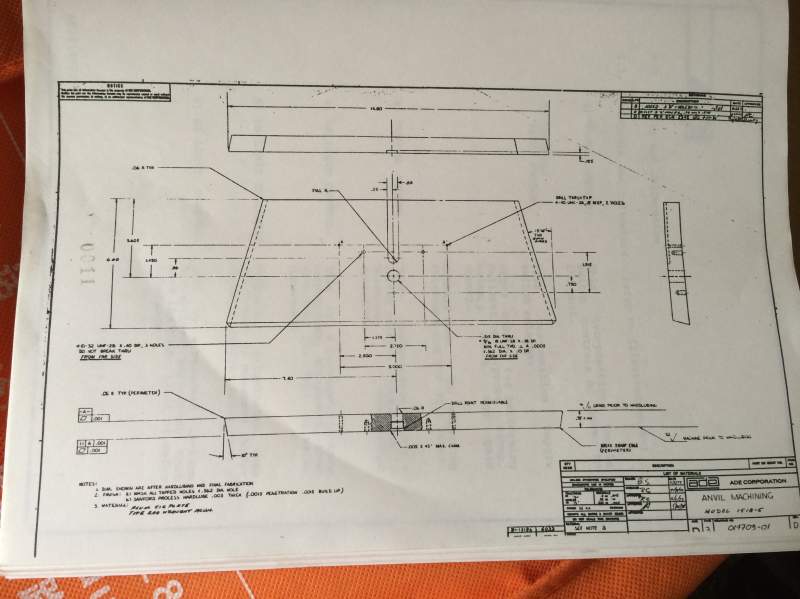

大侠帮忙看看这个图纸
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-10 21:49:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

inkel

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
字太模糊，上一张高清图。
赞一下 回复此楼
2楼2014-04-11 08:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fixer

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by inkel at 2014-04-11 08:32:57
字太模糊，上一张高清图。

图纸上的字迹不太清晰，我发局部图。

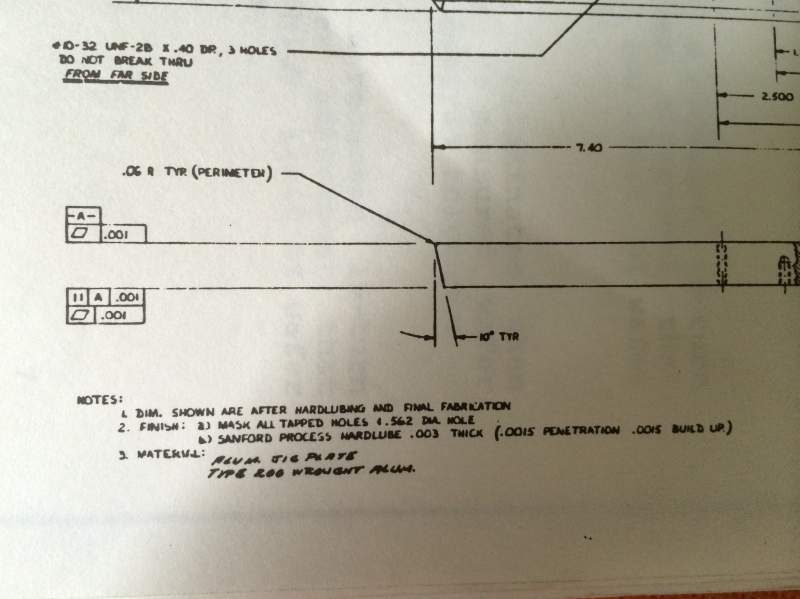

大侠帮忙看看这个图纸-1

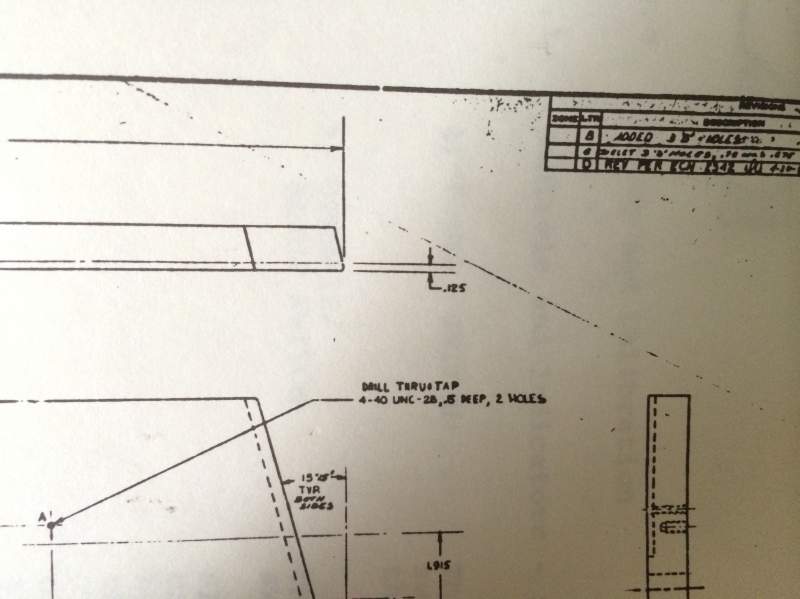

大侠帮忙看看这个图纸-2

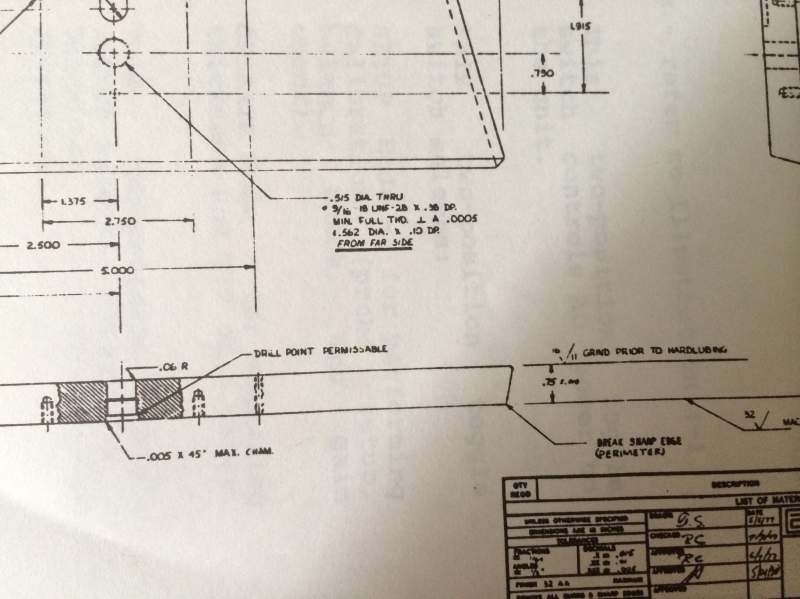

大侠帮忙看看这个图纸-3
赞一下 回复此楼
3楼2014-04-11 11:21:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑明宇china

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
专业一点，使用高像素、外界光照良好的情况拍照，这照片看着真费劲。

注意事项：
1.暗处所示为桑福工艺和最终加工后的情况
2. 处理：   a）所有标记螺纹孔为直径4.562孔
                 b）美国桑福工艺过程薄膜厚度0.003 （0.0015渗透0.0015累积）
3.材质：（看不清）
赞一下(1人) 回复此楼
4楼2014-04-11 23:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dfsvdf

木虫 (著名写手)
看不清
回复此楼
5楼2014-04-11 23:55:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmr1521

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
我实在是看不清！对不住！
赞一下 回复此楼
嘻嘻哈哈
6楼2014-04-12 10:50:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mjhfutjd

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
第一张是两个行为公差，一个为平面度0.001；另一个为平行度也为0.001
第二张第一个尺寸表示孔直径4.562与面A的垂直度为0.0005；第二、四个尺寸表示倒角的长度和角度；第三个尺寸看不清。剩下的尺寸如图一
第三张表示孔的个数、位置和深度
明细看不清
赞一下 回复此楼
7楼2014-04-13 16:11:22
