应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 难道是过火了？。。。求助。。各位大侠进来看看，有图有真相
81/1返回列表
查看: 1341  |  回复: 7
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

悠叶j锦

银虫 (小有名气)

[求助] 难道是过火了？。。。求助。。各位大侠进来看看，有图有真相

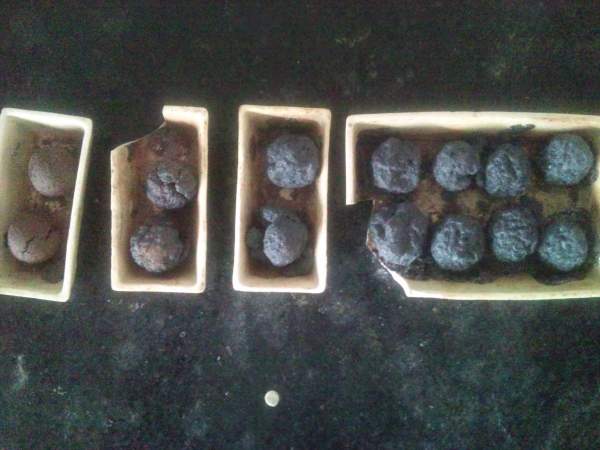

这是我最近煅烧的陶粒，2个一组，从左到右配比是
（污泥+粉煤灰+高岭土):铁粉（非纯，主要是 Fe2O3)=
100%:0%,
90%:10%,
80%:20%,
70%:30%,
60%:40%,
50%:50%,
40%:60%.
煅烧温度是1050℃，20min，结果发现陶粒有膨胀，但表面褶皱现象明显，里面是一个实心球，是因为气体膨胀太厉害导致的吗？
难道是过火了？。。。求助。。各位大侠进来看看，有图有真相
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
The more you know,The more you konw you don't know.
1楼2013-06-25 20:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andrewzhang

铁杆木虫 (著名写手)

超级无敌加菲

【答案】应助回帖

感谢参与，应助指数 +1
推测是因为升温太快，表面已经烧结，里面的水还没出来导致压差
赞一下(1人) 回复此楼
2楼2013-06-25 21:14:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

悠叶j锦

银虫 (小有名气)
引用回帖:
2楼: Originally posted by andrewzhang at 2013-06-25 21:14:15
推测是因为升温太快，表面已经烧结，里面的水还没出来导致压差

我用两个马福炉，一个350℃预热20min，然后直接1050℃，20min，我看文献中大家都是这么烧的，难道这种工艺不可取吗？
赞一下(1人) 回复此楼
The more you know,The more you konw you don't know.
3楼2013-06-25 23:08:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andrewzhang

铁杆木虫 (著名写手)

超级无敌加菲

【答案】应助回帖

两个炉子的作用第一个就是除去会形成气体的成分，高温的那个做烧结用。
我看了你的成分，首先高岭土煅烧形成Al2O3和SiO2的同时是会放出结晶水的，当然这个量比较少，350度20min是可以搞定的。
所以你的主要问题在于粉煤灰，是不是里面的碳元素太多了？不然不可能出现气体的呀。碳在500度的时候开始生成CO或者CO2，刚好对应你煅烧的那个炉子。
所以推荐取一点粉煤灰在高温炉里面煅烧，看看热失重到底有多大，如果大的话，那你的粉煤灰使用前就需要先行煅烧然后才混配。当然如果你觉得有意义，可以把你要用到的所有原料都分别放进两个炉子里面煅烧测量热失重，毕业论文长度不够的时候问题的分析和解决过程也是不错的工作量。
赞一下(1人) 回复此楼
4楼2013-06-25 23:38:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

悠叶j锦

银虫 (小有名气)
引用回帖:
4楼: Originally posted by andrewzhang at 2013-06-25 23:38:16
两个炉子的作用第一个就是除去会形成气体的成分，高温的那个做烧结用。
我看了你的成分，首先高岭土煅烧形成Al2O3和SiO2的同时是会放出结晶水的，当然这个量比较少，350度20min是可以搞定的。
所以你的主要问题在 ...

首先，很感谢你的分析。
我们这个实验主要是想制得发胀陶粒用于构建微生物载体，
（污泥+粉煤灰+高岭土)中污泥的占的比例比较大，这次三者的比例是
（污泥：粉煤灰：高岭土)=（70%：20%：10%）。我今天还烧了另外一组
（污泥：粉煤灰：高岭土)=（50%：40%：10%）。
从实验结果来看，两组差别不明显，所呈现的规律一致，就是一定的范围内随着Fe粉比例增大，发胀加大，超过这个范围Fe粉比例增大，发胀减小，密度增大。出现褶皱是不是因为碳在500度的时候开始生成CO或者CO2，刚拿进1050℃的马福炉内，胚料就急剧产生气体导致的？
这样又引出一个疑问：刚拿进1050℃的马福炉内，产生液相的速度与产生气体的速度哪个快？
赞一下 回复此楼
The more you know,The more you konw you don't know.
5楼2013-06-26 00:51:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andrewzhang

铁杆木虫 (著名写手)

超级无敌加菲

【答案】应助回帖

引用回帖:
5楼: Originally posted by 悠叶j锦 at 2013-06-25 17:51:15
首先，很感谢你的分析。
我们这个实验主要是想制得发胀陶粒用于构建微生物载体，
（污泥+粉煤灰+高岭土)中污泥的占的比例比较大，这次三者的比例是
（污泥：粉煤灰：高岭土)=（70%：20%：10%）。我 ...

我不清楚你产生液相的意思，是说类陶瓷结构烧结吗？如果是这样的话，这个液相的产生是由外而内的，也就是说，最开始内部的碳还没有气化的时候，外部的陶瓷结构就已经烧结，空隙已经堵死了，所以褶皱和开裂的形成应该是不可避免的。
但是如果按你这两组比例，如果结果差距不大的话，可能气体不止碳这一个来源。粉煤灰其实里面的残余碳本身就应该比较少了，你还只用了20%，然后再和铁参杂，应该非常少才对。
所以我觉得最好还是把每种原料都单独做一下这个烧结过程，看看到底其中的哪些会发生类似的褶皱，然后再进一步分析。
赞一下 回复此楼
6楼2013-06-26 03:47:54
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

悠叶j锦

银虫 (小有名气)
引用回帖:
6楼: Originally posted by andrewzhang at 2013-06-26 03:47:54
我不清楚你产生液相的意思，是说类陶瓷结构烧结吗？如果是这样的话，这个液相的产生是由外而内的，也就是说，最开始内部的碳还没有气化的时候，外部的陶瓷结构就已经烧结，空隙已经堵死了，所以褶皱和开裂的形成应 ...

嗯，好的。谢谢你
回复此楼
The more you know,The more you konw you don't know.
7楼2013-06-26 09:24:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

童伟建

铜虫 (初入文坛)
有相关文献么？
回复此楼
8楼2016-08-29 15:19:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 悠叶j锦 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
