[求助] 关于simulink电机仿真的问题 已有3人参与

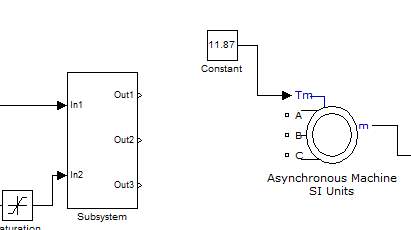

第一个图是我在文献上看到的,第二个图是我自己做的,我不懂为什么文献里的异步电机模块外面有一个方块,然后数字信号都可以直接跟他相连,我的异步电机图上却是电信号接口,数字信号不能直接跟电机连,图上a,b,c的接口都是小方块,我画图的时候箭头根本连不进去,我想问下各位学霸,文献的电机为什么可以直接跟数字信号相连,文献里的电机为什么外部有个大的方块?是需要设置什么参数还是别的什么?请各位大神指点小弟一下,感激不尽

关于simulink电机仿真的问题
图1(文献) .jpg


关于simulink电机仿真的问题-1
图2(自己画) .jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weidaihai

银虫 (小有名气)

【答案】应助回帖

我也在做永磁同步电机的模型模型,你的接口是信号问题。普通三角是数字信号,圆形接口是电器信号。你需要将信号进行转换。
Hopeisagoodthing
2楼2014-04-29 10:24:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanzon

铁杆木虫 (知名作家)

【答案】应助回帖

我不知道楼主的MATLAB用的那个版本,异步电动机都是有封装,和你的提到的文献图一样。
输出接口更改下参数即可:rator type改为wound。
不要和别人比幸运,要和别人比坚持!
3楼2014-07-21 22:14:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c1091507101

金虫 (小有名气)

晕,论文里面画得是原理流程图啊!你实际搭建的时候电气模型怎么能够与数学模型直接相连呢!
天道酬勤
4楼2014-08-25 15:07:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c1091507101

金虫 (小有名气)

引用回帖:
3楼: Originally posted by hanzon at 2014-07-21 22:14:49
我不知道楼主的MATLAB用的那个版本,异步电动机都是有封装,和你的提到的文献图一样。
输出接口更改下参数即可:rator type改为wound。

你这样改变了电机的类型啊,直接改成了绕线式转子电机
天道酬勤
5楼2014-08-25 15:09:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑君儿

新虫 (初入文坛)

【答案】应助回帖

改一下你自己封装的子系统,输出信号用六边形的那个不是椭圆的
6楼2015-02-05 16:11:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

EXE_CUTION

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by weidaihai at 2014-04-29 10:24:39
我也在做永磁同步电机的模型模型,你的接口是信号问题。普通三角是数字信号,圆形接口是电器信号。你需要将信号进行转换。

大神请问这个要怎么转换啊?我用ps-simulink转换模块时还是连接不上
7楼2015-10-09 20:25:29
