应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 42CrMoA 的金相求助
121/2返回列表12下一页
查看: 2207  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ouyang123123953

银虫 (正式写手)

[求助] 42CrMoA 的金相求助 已有6人参与

请问大家   42CrMoA  的调质处理的金相  是这样吗？保持马氏体相位的回火索氏体？

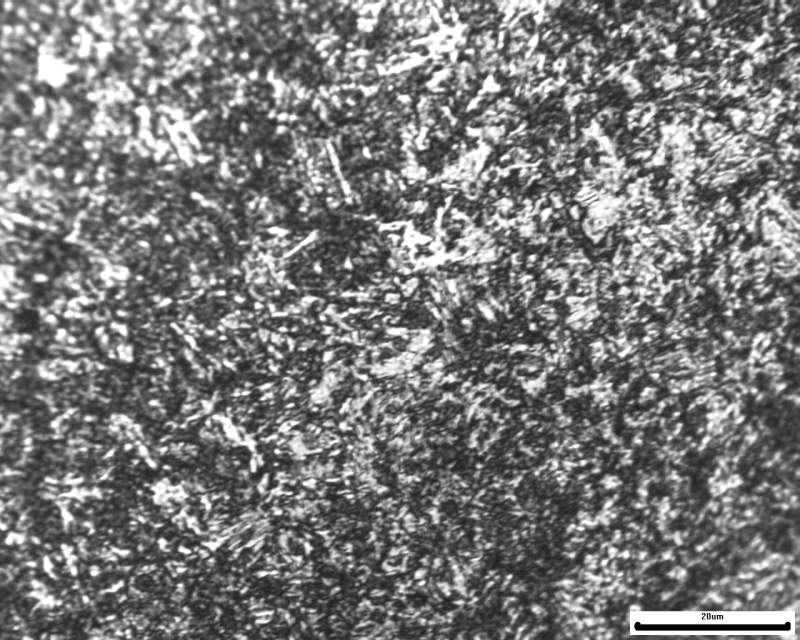

42CrMoA 的金相求助

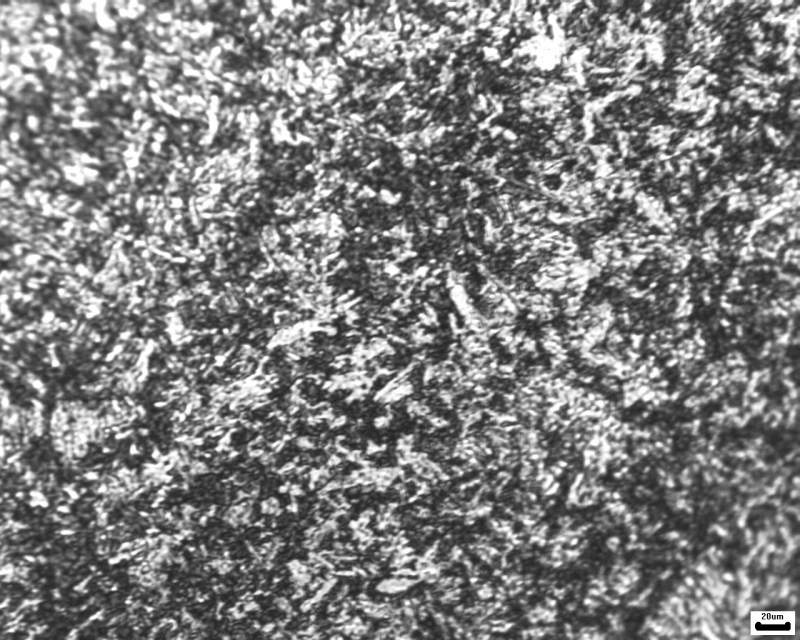

42CrMoA 的金相求助-1

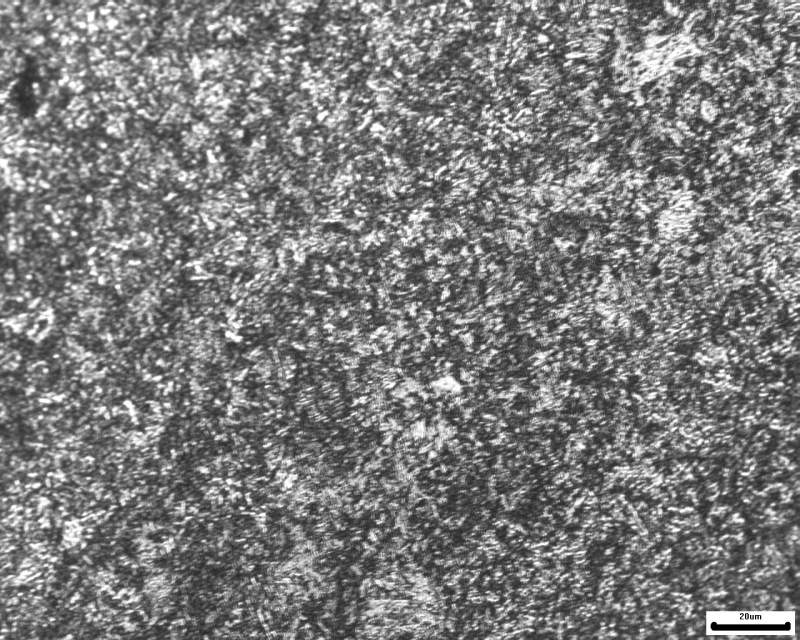

42CrMoA 的金相求助-2

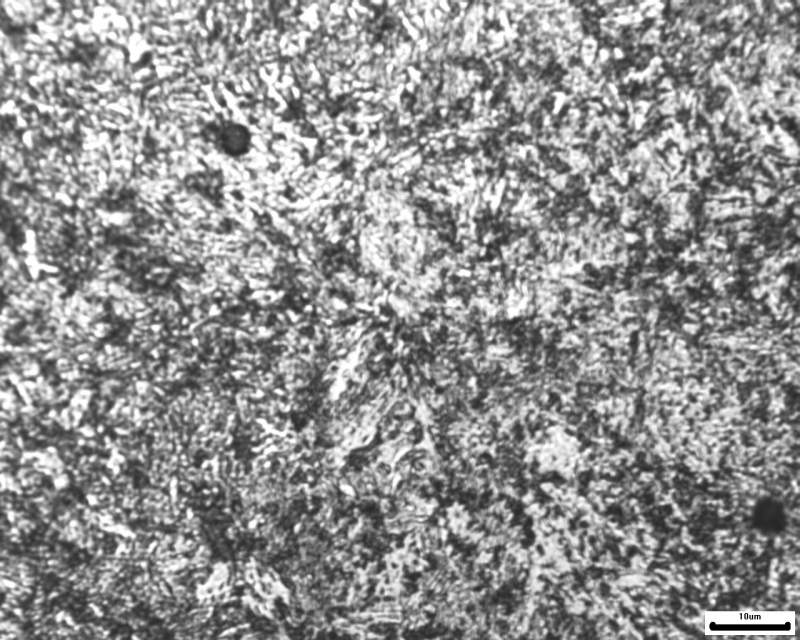

42CrMoA 的金相求助-3

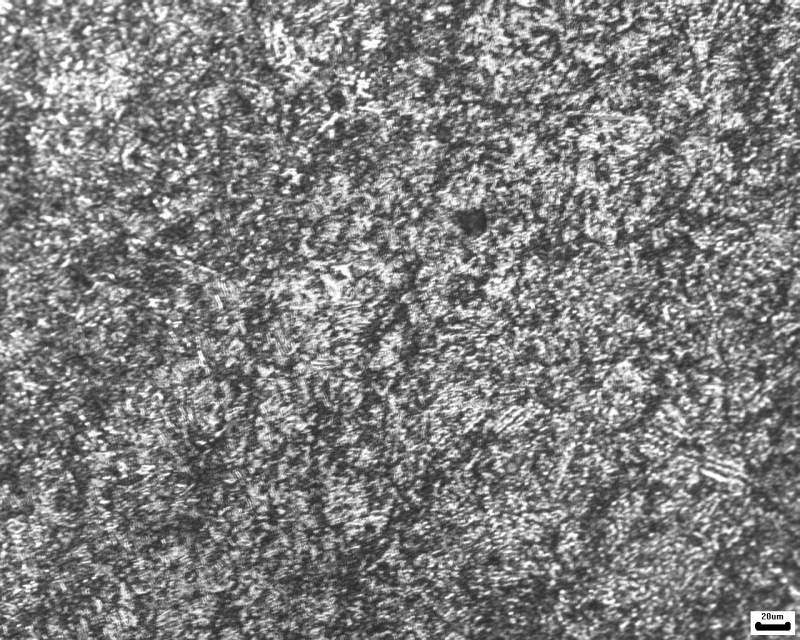

42CrMoA 的金相求助-4

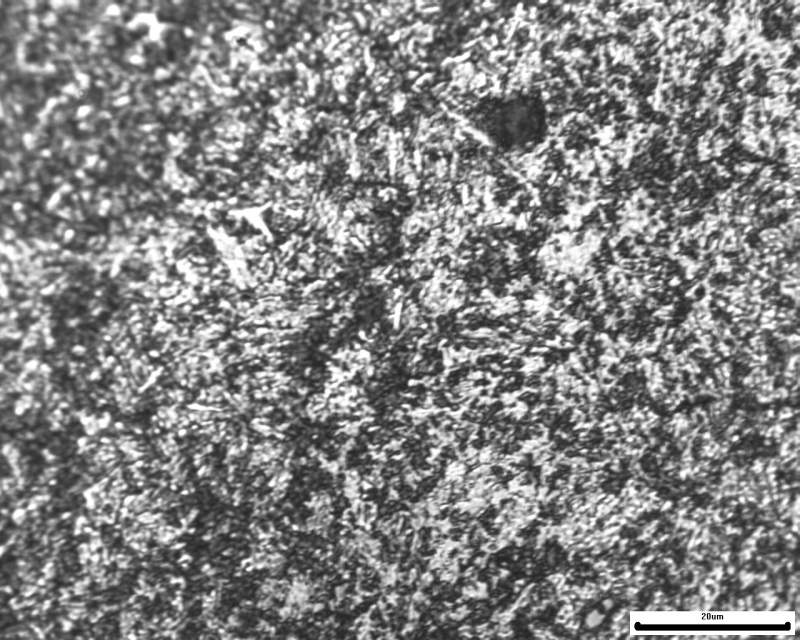

42CrMoA 的金相求助-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-07 21:40:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ouyang123123953: 金币+5, ★★★很有帮助 2014-04-08 11:55:48
按说42CrMoA属于中碳低合金结构钢，使用的热处理制度一般为淬火加高温回火，使用的金相组织为先共析铁素体加回火索氏体，即片层间距比珠光体更小的类珠光体组织。但楼主的金相照片比较模糊，也未给高倍数（比如5000倍左右）的金相局部放大照片，因此仅从这几张照片并不能完全确定是否为回火索氏体组织。
赞一下 回复此楼
2楼2014-04-07 22:25:35
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pieroarwen

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
ouyang123123953: 金币+2, ★有帮助 2014-04-08 11:55:55
5000倍用金相显微镜拍不出来吧。。。
图片不太清楚，看着像是索氏体
赞一下 回复此楼
3楼2014-04-08 09:25:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

引用回帖:
3楼: Originally posted by pieroarwen at 2014-04-08 09:25:31
5000倍用金相显微镜拍不出来吧。。。
图片不太清楚，看着像是索氏体

我当然知道这么大的倍数用光镜是不行的，但不是可以用扫描电镜吗。用电镜甚至可以测量索氏体的层间距。
赞一下 回复此楼
4楼2014-04-08 10:11:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
个人建议：
LZ最好结合试样的硬度来进行组织判断，这样更有说服力点！
赞一下 回复此楼
泥鳅——也是鱼！！！
5楼2014-04-08 14:41:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ouyang123123953

银虫 (正式写手)
硬度  HB 210左右   Akv 78  抗拉强度 1060-1100   屈服强度  933-985
赞一下 回复此楼
6楼2014-04-08 17:02:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

739046331

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by ouyang123123953 at 2014-04-08 17:02:07
硬度  HB 210左右   Akv 78  抗拉强度 1060-1100   屈服强度  933-985

请问通过测量韧脆转变温度来辅助判断组织可以么？有人这么做过么？

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-04-08 18:17:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zl1986320

金虫 (小有名气)

【答案】应助回帖

显微组织为部分保持马氏体位向的回火索氏体，是调质处理后的正常显微组织，没有问题
赞一下 回复此楼
8楼2014-06-17 17:15:12
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

浩月战阳

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by zl1986320 at 2014-06-17 17:15:12
显微组织为部分保持马氏体位向的回火索氏体，是调质处理后的正常显微组织，没有问题

未曾入门，请教一下，42CrMo调质的回火索氏体金相图片上均匀的白色黑色各是什么组织啊？
赞一下 回复此楼
9楼2015-08-16 10:49:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zzg593345

铁虫 (小有名气)

【答案】应助回帖

这不是回火索氏体组织，是粒状贝氏体组织。
赞一下 回复此楼
10楼2015-08-16 18:11:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ouyang123123953 的主题更新
121/2返回列表12下一页
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 286求调剂 +3 lemonzzn 2026-03-16 5/250 2026-03-16 20:43 by lemonzzn
[考研] 302求调剂 +3 小贾同学123 2026-03-15 5/250 2026-03-16 20:39 by zhq0425
[考研] 化学调剂0703 +8 啊我我的 2026-03-11 8/400 2026-03-16 17:23 by 我的船我的海
[考研] 326求调剂 +4 诺贝尔化学奖觊� 2026-03-15 7/350 2026-03-16 17:11 by 诺贝尔化学奖觊�
[考研] 304求调剂 +5 素年祭语 2026-03-15 5/250 2026-03-16 17:00 by 我的船我的海
[考研] 285求调剂 +6 ytter 2026-03-12 6/300 2026-03-16 15:05 by njzyff
[考研] 311求调剂 +6 冬十三 2026-03-15 6/300 2026-03-16 08:00 by wang_dand
[考研] 294求调剂 +3 Zys010410@ 2026-03-13 4/200 2026-03-15 10:59 by zhq0425
[考研] 297一志愿上交085600求调剂 +5 指尖八千里 2026-03-14 5/250 2026-03-14 17:26 by a不易
[考研] 307求调剂 +7 超级伊昂大王 2026-03-10 7/350 2026-03-14 00:49 by JourneyLucky
[考研] 0856材料与化工309分求调剂 +6 ZyZy…… 2026-03-10 6/300 2026-03-14 00:38 by JourneyLucky
[考研] 327求调剂 +4 Ffff03 2026-03-10 4/200 2026-03-14 00:17 by JourneyLucky
[考研] 0703化学一志愿211 总分320求调剂 +5 玛卡巴卡啊哈 2026-03-11 5/250 2026-03-13 21:40 by JourneyLucky
[考研] 285化工学硕求调剂（081700） +6 柴郡猫_ 2026-03-12 6/300 2026-03-13 20:46 by hmn_wj
[考研] 26调剂/材料科学与工程/总分295/求收留 +9 2026调剂侠 2026-03-12 9/450 2026-03-13 20:46 by 18595523086
[考研] 311求调剂 +3 冬十三 2026-03-13 3/150 2026-03-13 20:41 by JourneyLucky
[考研] 301求调剂 +6 Liyouyumairs 2026-03-11 6/300 2026-03-13 20:11 by JourneyLucky
[考研] 085600材料与化工 309分请求调剂 +7 dtdxzxx 2026-03-12 8/400 2026-03-13 14:43 by jxchenghu
[考研] 341求调剂 +4 捣蛋猪猪 2026-03-11 4/200 2026-03-12 14:47 by ruiyingmiao
[考研] 一志愿：武汉理工，材料工程，英二数二 总分314 +3 2202020125 2026-03-10 4/200 2026-03-10 13:54 by xiongyaxuan
信息提示
关闭
请填处理意见
关闭
